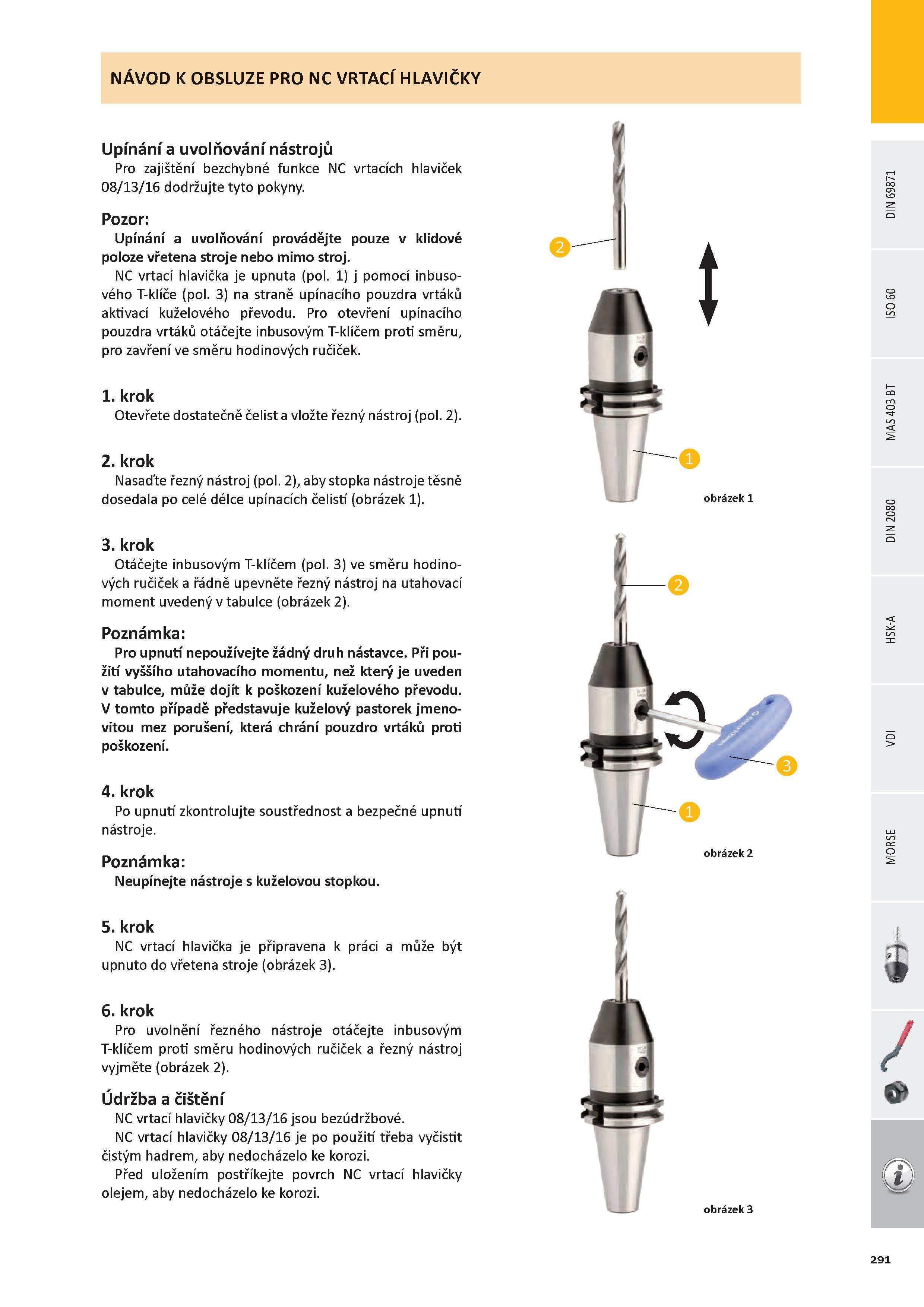

NÁVOD K OBSLUZE PRO NC VRTACÍ HLAVIČKY Upínání a uvolňování nástrojů Pro zajištění bezchybné funkce NC vrtacích hlaviček 08/13/16 dodržujte tyto pokyny. Pozor: Upínání a uvolňování provádějte pouze v klidové poloze vřetena stroje nebo mimo stroj. NC vrtací hlavička je upnuta (pol. 1) j pomocí inbuso-vého T-klíče (pol. 3) na straně upínacího pouzdra vrtáků aktivací kuželového převodu. Pro otevření upínacího pouzdra vrtáků otáčejte inbusovým T-klíčem proti směru, pro zavření ve směru hodinových ručiček. 1. krok Otevřete dostatečně čelist a vložte řezný nástroj (pol. 2). 2. krok Nasaďte řezný nástroj (pol. 2), aby stopka nástroje těsně dosedala po celé délce upínacích čelistí (obrázek 1). O t o obrázek 1 3. krok Otáčejte inbusovým T-klíčem (pol. 3) ve směru hodinových ručiček a řádně upevněte řezný nástroj na utahovací moment uvedený v tabulce (obrázek 2). Poznámka: Pro upnutí nepoužívejte žádný druh nástavce. Při použití vyššího utahovacího momentu, než který je uveden v tabulce, může dojít k poškození kuželového převodu. V tomto případě představuje kuželový pastorek jmenovitou mez porušení, která chrání pouzdro vrtáků proti poškození. 4. krok Po upnutí zkontrolujte soustřednost a bezpečné upnutí nástroje. Poznámka: Neupínejte nástroje s kuželovou stopkou. 5. krok NC vrtací hlavička je připravena k práci a může být upnuto do vřetena stroje (obrázek 3). 6. krok Pro uvolnění řezného nástroje otáčejte inbusovým T-klíčem proti směru hodinových ručiček a řezný nástroj vyjměte (obrázek 2). Údržba a čištění NC vrtací hlavičky 08/13/16 jsou bezúdržbové. NC vrtací hlavičky 08/13/16 je po použití třeba vyčistit čistým hadrem, aby nedocházelo ke korozi. Před uložením postříkejte povrch NC vrtací hlavičky olejem, aby nedocházelo ke korozi. 0 obrázek 2 / obrázek 3 291 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871
