Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system PRAMET | Каталог PRAMET 2014 Токарная обработка (Всего 399 стр.) |
|||||
|
359 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.358 |
|||||

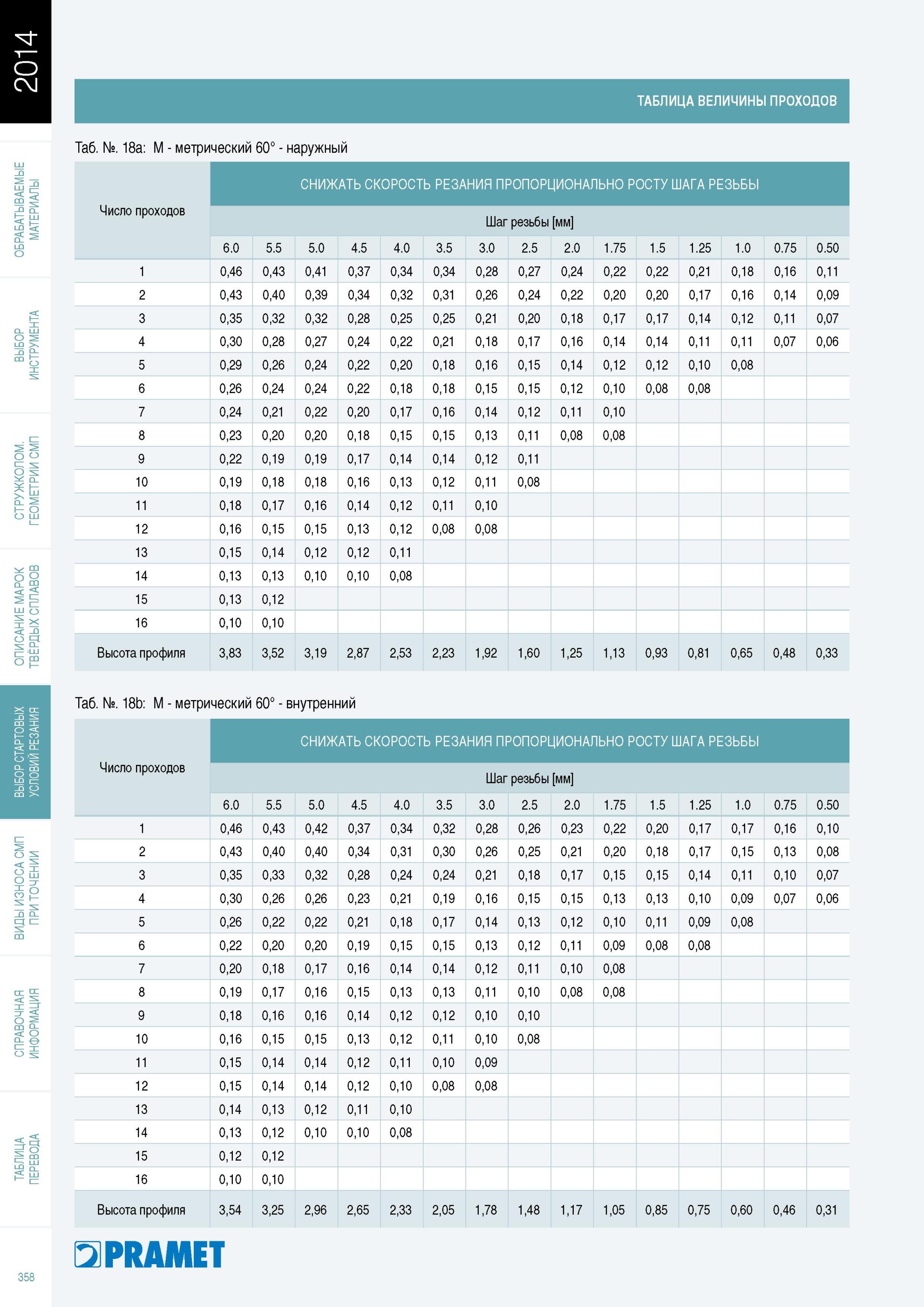

![359 Справочная таблица величины проходов режущего инструмента Pramet при точении резьбы M метрический 60° наружный профиль Число проходов Шаг резьбы [мм] 3 5 3 Каталог PRAMET 2014 на русском языке Токарная обработка Точение Отрезка Обработка канавок Нарезание резьбы Стр. 358](PRAMET-2014-0359b-Instrument-dlya-tokarnoj-obrabotki-Lab2U.jpg "359 Справочная таблица величины проходов режущего инструмента Pramet при точении резьбы M метрический 60° наружный профиль Число проходов Шаг резьбы [мм] 3 5 3 Каталог PRAMET 2014 на русском языке Токарная обработка Точение Отрезка Обработка канавок Нарезание резьбы Стр. 358")
Справочная таблица величины проходов режущего инструмента Pramet при точении резьбы M метрический 60° наружный профиль Число проходов Шаг резьбы [мм] 3 5 3Справочная таблица величины проходов режущего инструмента Pramet при точении резьбы M метрический 60° наружный профиль Число проходов Шаг резьбы [мм] 3.5 3.0 2.5 2.0 1.75 1.5 1.25 1.0 0.75 0.50 1 0,46 0,43 0,41 0,37 0,34 0,34 0,28 0,27 0,24 0,22 0,22 0,21 0,18 0,16 0,11 2 0,43 0,40 0,39 0,34 0,32 0,31 0,26 0,24 0,22 0,20 0,20 0,17 0,16 0,14 0,09 3 0,35 0,32 0,32 0,28 0,25 0,25 0,21 0,20 0,18 0,17 0,17 0,14 0,12 0,11 0,07 4 0,30 0,28 0,27 0,24 0,22 0,21 0,18 0,17 0,16 0,14 0,14 0,11 0,11 0,07 0,06 5 0,29 0,26 0,24 0,22 0,20 0,18 0,16 0,15 0,14 0,12 0,12 0,10 0,08 6 0,26 0,24 0,24 0,22 0,18 0,18 0,15 0,15 0,12 0,10 0,08 0,08 7 0,24 0,21 0,22 0,20 0,17 0,16 0,14 0,12 0,11 0,10 8 0,23 0,20 0,20 0,18 0,15 0,15 0,13 0,11 0,08 0,08 9 0,22 0,19 0,19 0,17 0,14 0,14 0,12 0,11 10 0,19 0,18 0,18 0,16 0,13 0,12 0,11 0,08 11 0,18 0,17 0,16 0,14 0,12 0,11 0,10 12 0,16 0,15 0,15 0,13 0,12 0,08 0,08 13 0,15 0,14 0,12 0,12 0,11 14 0,13 0,13 0,10 0,10 0,08 15 0,13 0,12 16 0,10 0,10 Высота профиля 3,83 3,52 3,19 2,87 2,53 2,23 1,92 1,60 1,25 1,13 0,93 0,81 0,65 0,48 0,33 Таб. №. 18b M метрический 60° внутренний СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ Число проходов 6.0 5.5 5.0 4.5 4.0 Шаг резьбы [мм] 3.5 3.0 2.5 2.0 1.75 1.5 1.25 1.0 0.75 0.50 1 0,46 0,43 0,42 0,37 0,34 0,32 0,28 0,26 0,23 0,22 0,20 0,17 0,17 0,16 0,10 2 0,43 0,40 0,40 0,34 0,31 0,30 0,26 0,25 0,21 0,20 0,18 0,17 0,15 0,13 0,08 3 0,35 0,33 0,32 0,28 0,24 0,24 0,21 0,18 0,17 0,15 0,15 0,14 0,11 0,10 0,07 4 0,30 0,26 0,26 0,23 0,21 0,19 0,16 0,15 0,15 0,13 0,13 0,10 0,09 0,07 0,06 5 0,26 0,22 0,22 0,21 0,18 0,17 0,14 0,13 0,12 0,10 0,11 0,09 0,08 6 0,22 0,20 0,20 0,19 0,15 0,15 0,13 0,12 0,11 0,09 0,08 0,08 7 0,20 0,18 0,17 0,16 0,14 0,14 0,12 0,11 0,10 0,08 8 0,19 0,17 0,16 0,15 0,13 0,13 0,11 0,10 0,08 0,08 9 0,18 0,16 0,16 0,14 0,12 0,12 0,10 0,10 10 0,16 0,15 0,15 0,13 0,12 0,11 0,10 0,08 11 0,15 0,14 0,14 0,12 0,11 0,10 0,09 12 0,15 0,14 0,14 0,12 0,10 0,08 0,08 13 0,14 0,13 0,12 0,11 0,10 14 0,13 0,12 0,10 0,10 0,08 15 0,12 0,12 16 0,10 0,10 Высота профиля 3,54 3,25 2,96 2,65 2,33 2,05 1,78 1,48 1,17 1,05 0,85 0,75 0,60 0,46 0,31 Pramet 358 СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ 6.0 5.5 5.0 4.5 4.0 |
|||||
