Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system PRAMET | Каталог PRAMET 2014 Токарная обработка (Всего 399 стр.) |
|||||

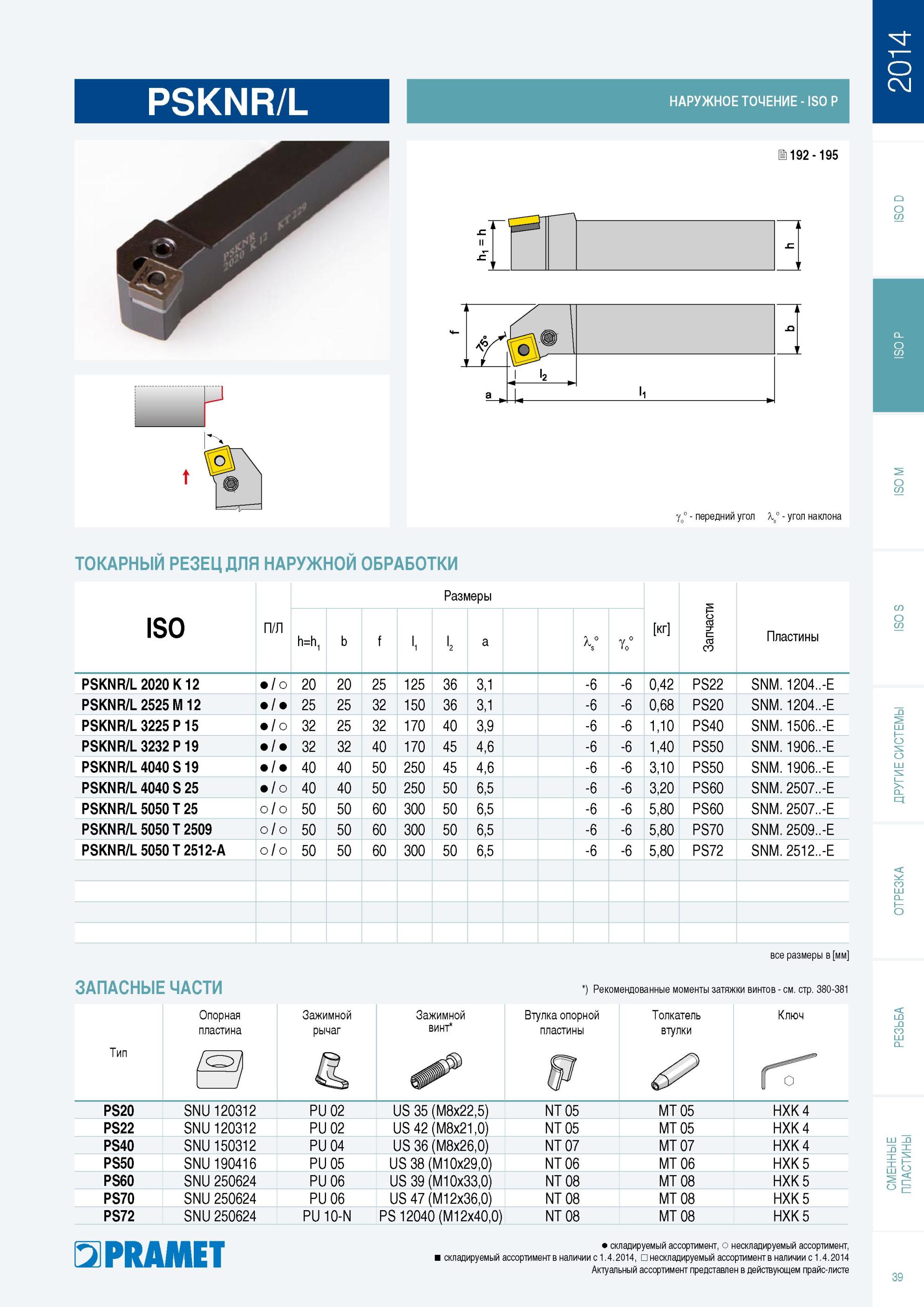

PSKNR/L Резец с квадратной сменной режущей пластиной для наружной подрезки торца заготовки Главный угол в плане 75 градусов Конструкция и размеры Запасные части40 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.39 |
|||||
PSKNR/L Резец с квадратной сменной режущей пластиной для наружной подрезки торца заготовки Главный угол в плане 75 градусов Конструкция и размеры Запасные части PSKNR/L Резец с квадратной сменной режущей пластиной для наружной подрезки торца заготовки Главный угол в плане 75 градусов Конструкция и размеры Запасные части _ Правого и левого исполнений Размеры Вес указан в кг Запчасти Пластины h=h1 b f I1 l2 a V Yo° PSKNR/L 2020 K 12 О 20 20 25 125 36 3,1 -6 -6 0,42 PS22 SNM. 1204..-E PSKNR/L 2525 M 12 25 25 32 150 36 3,1 -6 -6 0,68 PS20 SNM. 1204..-E PSKNR/L 3225 P 15 О 32 25 32 170 40 3,9 -6 -6 1,10 PS40 SNM. 1506..-E PSKNR/L 3232 P 19 32 32 40 170 45 4,6 -6 -6 1,40 PS50 SNM. 1906..-E PSKNR/L 4040 S 19 40 40 50 250 45 4,6 -6 -6 3,10 PS50 SNM. 1906..-E PSKNR/L 4040 S 25 О 40 40 50 250 50 6,5 -6 -6 3,20 PS60 SNM. 2507..-E PSKNR/L 5050 T 25 О / О 50 50 60 300 50 6,5 -6 -6 5,80 PS60 SNM. 2507..-E PSKNR/L 5050 T 2509 О / О 50 50 60 300 50 6,5 -6 -6 5,80 PS70 SNM. 2509..-E PSKNR/L 5050 T 2512-A О / О 50 50 60 300 50 6,5 -6 -6 5,80 PS72 SNM. 2512..-E Запасные части Все размеры указаны в мм Рекомендованные моменты затяжки винтов Ключ Тип PS20 Опорная пластина /CD/ ZZ/ SNU 120312 Зажимной рычаг PU 02 Зажимной винт US 35 (M8x22,5 Втулка опорной пластины NT 05 Толкатель втулки MT 05 Ключ HXK 4 PS22 SNU 120312 PU 02 US 42 (M8x21,0 NT 05 MT 05 HXK 4 PS40 SNU 150312 PU 04 US 36 (M8x26,0 NT 07 MT 07 HXK 4 PS50 SNU 190416 PU 05 US 38 (M10x29,0 NT 06 MT 06 HXK 5 PS60 SNU 250624 PU 06 US 39 (M10x33,0 NT 08 MT 08 HXK 5 PS70 SNU 250624 PU 06 US 47 (M12x36,0 NT 08 MT 08 HXK 5 PS72 SNU 250624 PU 10-N PS 12040 (M 12x40,0 NT 08 MT 08 HXK 5 PRAMET складируемый ассортимент нескладируемый ассортимент, складируемый ассортимент в наличии с 1. 4. 2014, нескладируемый ассортимент в наличии с 1. 4. 2014 Актуальный ассортимент представлен в действующем прайс-листе 39 PSKNR/L НАРУЖНОЕ ТОЧЕНИЕ ISO P Yo° передний угол Х° угол наклона Токарный резец ДЛЯ НАРУЖНОЙ ОБРАБОТКИ ISO |
|||||
