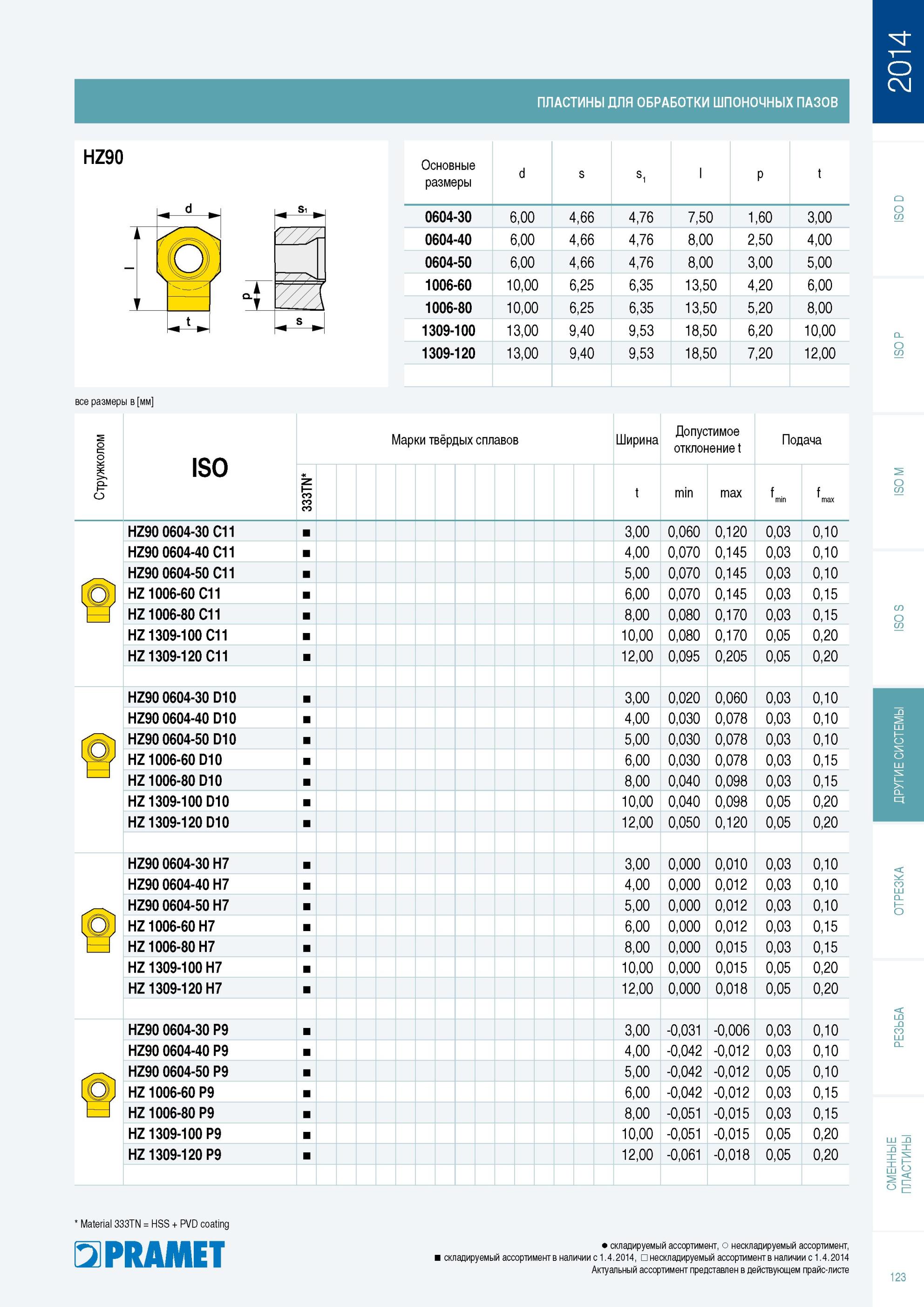

124 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.123 |
|||||
ПЛАСТИНЫ Pramet ДЛЯ ОБРАБОТКИ ШПОНОЧНЫХ ПАЗОВ HZ90 Основные размеры Марки твёрдых сплавов Ширинa Допустимое отклонение t Подача 333TN t min max f min f maxПЛАСТИНЫ Pramet ДЛЯ ОБРАБОТКИ ШПОНОЧНЫХ ПАЗОВ HZ90 Основные размеры Марки твёрдых сплавов Ширинa Допустимое отклонение t Подача 333TN t min max f min f max HZ90 0604-30 C11 3,00 0,060 0,120 0,03 0,10 HZ90 0604-40 C11 4,00 0,070 0,145 0,03 0,10 HZ90 0604-50 C11 5,00 0,070 0,145 0,03 0,10 HZ 1006-60 C11 6,00 0,070 0,145 0,03 0,15 HZ 1006-80 C11 8,00 0,080 0,170 0,03 0,15 HZ 1309-100 C11 10,00 0,080 0,170 0,05 0,20 HZ 1309-120 C11 12,00 0,095 0,205 0,05 0,20 (g HZ90 0604-30 D10 3,00 0,020 0,060 0,03 0,10 HZ90 0604-40 D10 4,00 0,030 0,078 0,03 0,10 HZ90 0604-50 D10 5,00 0,030 0,078 0,03 0,10 HZ 1006-60 D10 6,00 0,030 0,078 0,03 0,15 HZ 1006-80 D10 8,00 0,040 0,098 0,03 0,15 HZ 1309-100 D10 10,00 0,040 0,098 0,05 0,20 HZ 1309-120 D10 12,00 0,050 0,120 0,05 0,20 HZ90 0604-30 H7 3,00 0,000 0,010 0,03 0,10 HZ90 0604-40 H7 4,00 0,000 0,012 0,03 0,10 HZ90 0604-50 H7 5,00 0,000 0,012 0,03 0,10 HZ 1006-60 H7 6,00 0,000 0,012 0,03 0,15 HZ 1006-80 H7 8,00 0,000 0,015 0,03 0,15 HZ 1309-100 H7 10,00 0,000 0,015 0,05 0,20 HZ 1309-120 H7 12,00 0,000 0,018 0,05 0,20 HZ90 0604-30 P9 3,00 -0,031 -0,006 0,03 0,10 HZ90 0604-40 P9 4,00 -0,042 -0,012 0,03 0,10 HZ90 0604-50 P9 5,00 -0,042 -0,012 0,05 0,10 HZ 1006-60 P9 6,00 -0,042 -0,012 0,03 0,15 HZ 1006-80 P9 8,00 -0,051 -0,015 0,03 0,15 HZ 1309-100 P9 10,00 -0,051 -0,015 0,05 0,20 HZ 1309-120 P9 12,00 -0,061 -0,018 0,05 0,20 Material 333TN = HSS + PVD coating Pramet складируемый ассортимент нескладируемый ассортимент, складируемый ассортимент в наличии с 1. 4. 2014, нескладируемый ассортимент в наличии с 1. 4. 2014 Актуальный ассортимент представлен в действующем прайс-листе 123 333TN d в \ S1 Г/ 1Г О 1 ( t 5 Все размеры указаны в мм d s s1 I P t 0604-30 6,00 4,66 4,76 7,50 1,60 3,00 0604-40 6,00 4,66 4,76 8,00 2,50 4,00 0604-50 6,00 4,66 4,76 8,00 3,00 5,00 1006-60 10,00 6,25 6,35 13,50 4,20 6,00 1006-80 10,00 6,25 6,35 13,50 5,20 8,00 1309-100 13,00 9,40 9,53 18,50 6,20 10,00 1309-120 13,00 9,40 9,53 18,50 7,20 12,00 р О ISO |
|||||
