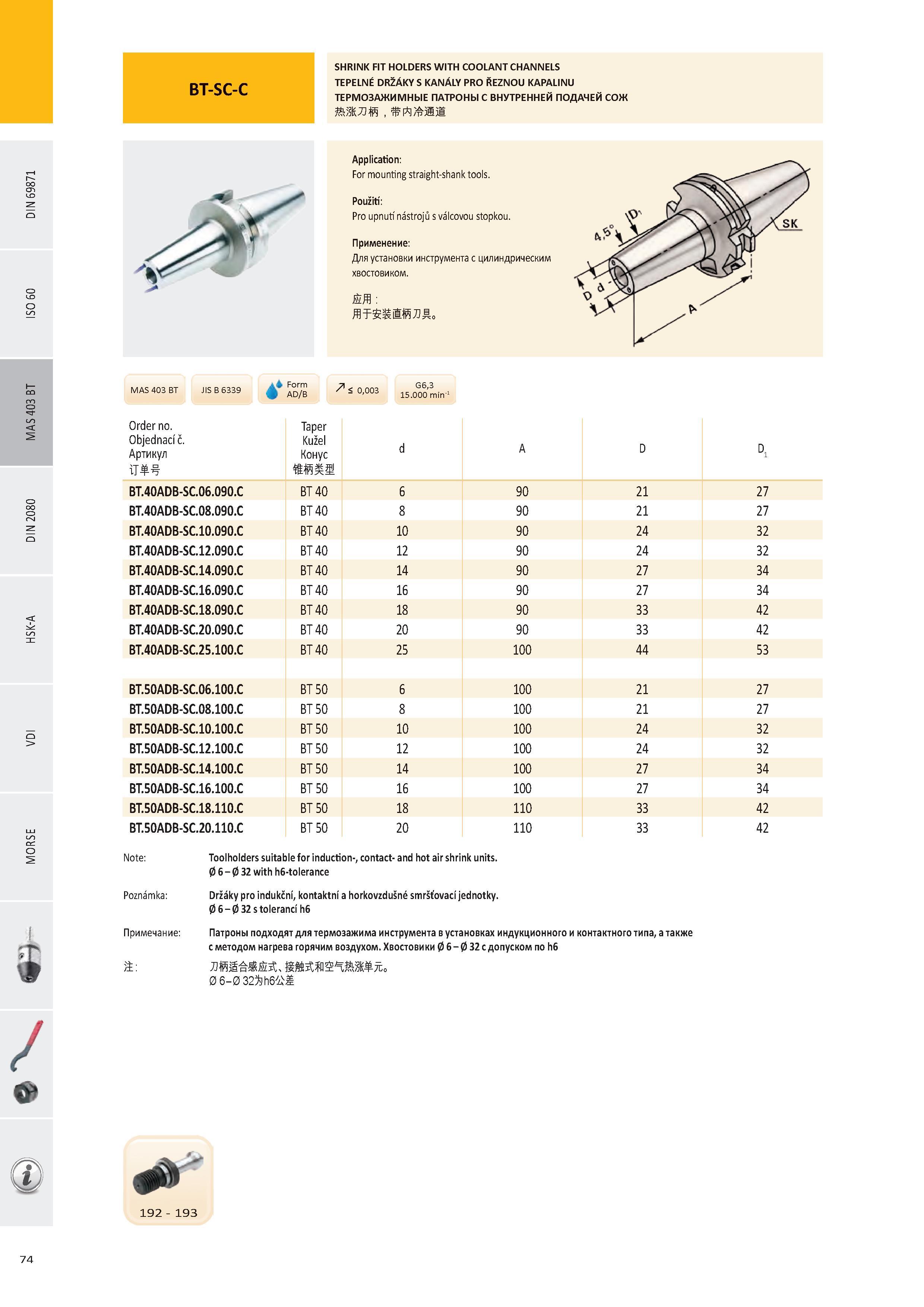

SHRINK FIT HOLDERS WITH COOLANT CHANNELS TEPELNÉ DRŽÁKY S KANÁLY PRO ŘEZNOU KAPALINU ТЕРМОЗАЖИМНЫЕ ПАТРОНЫ С ВНУТРЕННЕЙ ПОДАЧЕЙ СОЖ i Application: For mounting straight-shank tools. Použití: Pro upnutí nástrojů s válcovou stopkou. Применение: Для установки инструмента с цилиндрическим хвостовиком. а 4 Form k AD/B G6,3 15.000 min-1 Order no. Objednací č. Артикул T Taper Kužel Конус d A D D1 BT.40ADB-SC.06.090.C BT 40 6 90 21 27 BT.40ADB-SC.08.090.C BT 40 8 90 21 27 BT.40ADB-SC.10.090.C BT 40 10 90 24 32 BT.40ADB-SC.12.090.C BT 40 12 90 24 32 BT.40ADB-SC.14.090.C BT 40 14 90 27 34 BT.40ADB-SC.16.090.C BT 40 16 90 27 34 BT.40ADB-SC.18.090.C BT 40 18 90 33 42 BT.40ADB-SC.20.090.C BT 40 20 90 33 42 BT.40ADB-SC.25.100.C BT 40 25 100 44 53 BT.50ADB-SC.06.100.C BT 50 6 100 21 27 BT.50ADB-SC.08.100.C BT 50 8 100 21 27 BT.50ADB-SC.10.100.C BT 50 10 100 24 32 BT.50ADB-SC.12.100.C BT 50 12 100 24 32 BT.50ADB-SC.14.100.C BT 50 14 100 27 34 BT.50ADB-SC.16.100.C BT 50 16 100 27 34 BT.50ADB-SC.18.110.C BT 50 18 110 33 42 BT.50ADB-SC.20.110.C BT 50 20 110 33 42 Note: Toolholders suitable for induction-, contact- and hot air shrink units. 0 6-0 32 with h6-tolerance Poznámka: Držáky pro indukční, kontaktní a horkovzdušné smršťovací jednotky. 0 6-0 32 s tolerancí h6 Примечание: Патроны подходят для термозажима инструмента в установках индукционного и контактного типа, а также с методом нагрева горячим воздухом. Хвостовики 0 6 - 0 32 с допуском по h6 а: 0 6 - 0 32Sh6 M Í, 192 - 193 MAS 403 BT JIS B 6339 S 0,003 74
