70 Каталог PRAMET 2016 Инструментальная оснастка для металлорежущих станков Стр.69

Каталог PRAMET 2016 Инструментальная оснастка Стр. 69 0070 Lab2u

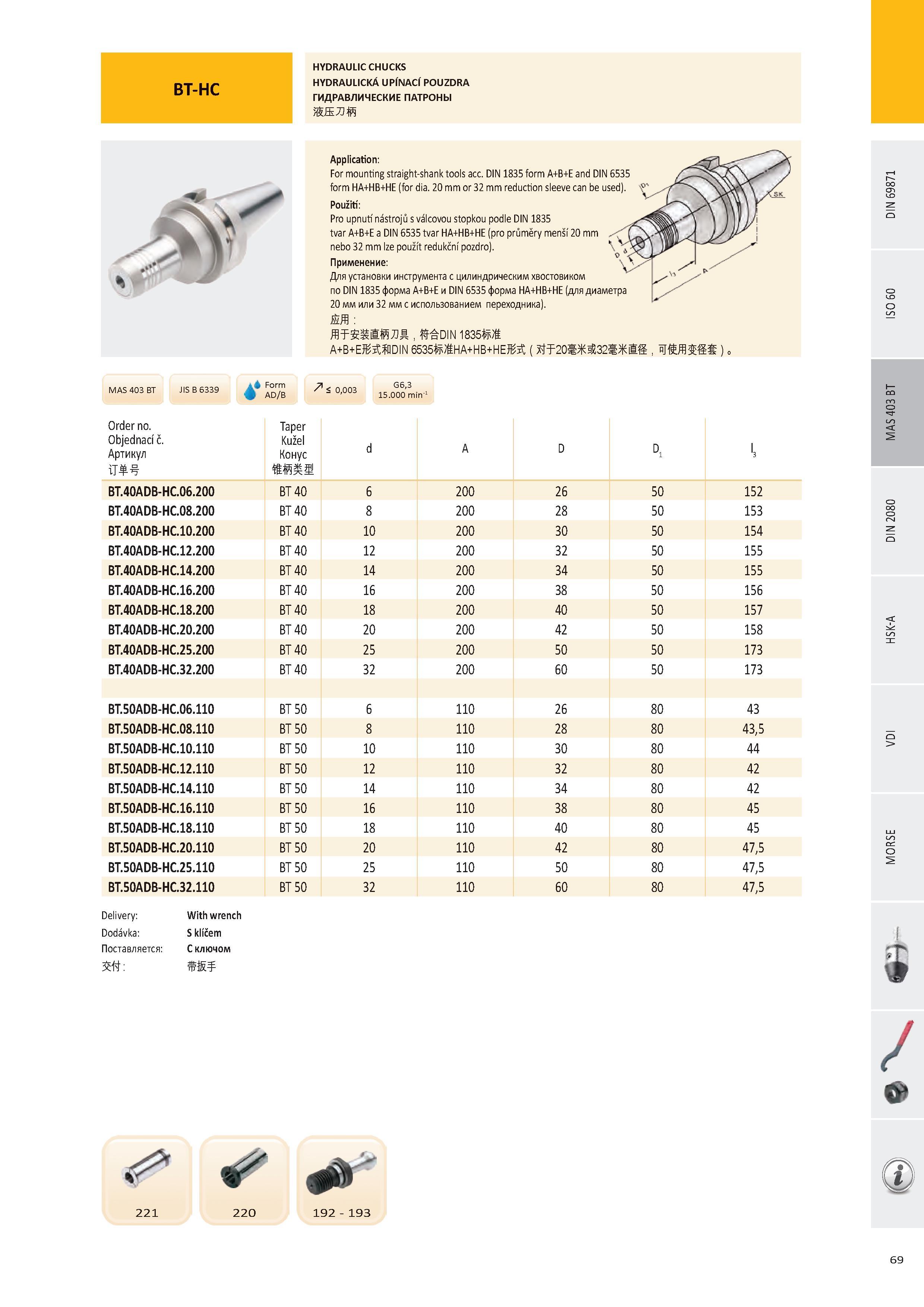

BT-HC HYDRAULIC CHUCKS HYDRAULICKÁ UPÍNACÍ POUZDRA ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ ЖЯЛЙ Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (for dia. 20 mm or 32 mm reduction sleeve can be used). Použití: Pro upnutí nástrojů s válcovou stopkou podle DIN 1835 tvar A+B+E a DIN 6535 tvar HA+HB+HE (pro průměry menší 20 mm nebo 32 mm lze použít redukční pozdro). Применение: - .. Для установки инструмента с цилиндрическим хвостовиком по DIN 1835 форма A+B+E и DIN 6535 форма HA+HB+HE (для диаметра 20 мм или 32 мм с использованием переходника). 1835 A+B+E flDIN 6535ШНА+НВ+НЕШ(ЯТ20 Ж 32 ЖЙ1 MAS 403 BT Form 71 < о 003 G6’3 ft AD/B - 0,003 15.000 mm1 JIS B 6339 Order no. Taper Objednací č. Kužel d A n n l Артикул Конус d A n ni з CTf BT.40ADB-HC.06.200 BT 40 6 200 26 50 152 BT.40ADB-HC.08.200 BT 40 8 200 28 50 153 BT.40ADB-HC.10.200 BT 40 10 200 30 50 154 BT.40ADB-HC.12.200 BT 40 12 200 32 50 155 BT.40ADB-HC.14.200 BT 40 14 200 34 50 155 BT.40ADB-HC.16.200 BT 40 16 200 38 50 156 BT.40ADB-HC.18.200 BT 40 18 200 40 50 157 BT.40ADB-HC.20.200 BT 40 20 200 42 50 158 BT.40ADB-HC.25.200 BT 40 25 200 50 50 173 BT.40ADB-HC.32.200 BT 40 32 200 60 50 173 BT.50ADB-HC.06.110 BT 50 6 110 26 80 43 BT.50ADB-HC.08.110 BT 50 8 110 28 80 43,5 BT.50ADB-HC.10.110 BT 50 10 110 30 80 44 BT.50ADB-HC.12.110 BT 50 12 110 32 80 42 BT.50ADB-HC.14.110 BT 50 14 110 34 80 42 BT.50ADB-HC.16.110 BT 50 16 110 38 80 45 BT.50ADB-HC.18.110 BT 50 18 110 40 80 45 BT.50ADB-HC.20.110 BT 50 20 110 42 80 47,5 BT.50ADB-HC.25.110 BT 50 25 110 50 80 47,5 BT.50ADB-HC.32.110 BT 50 32 110 60 80 47,5 Delivery: Dodávka: Поставляется With wrench S klíčem С ключом 221 220 192 - 193 / 69 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871
