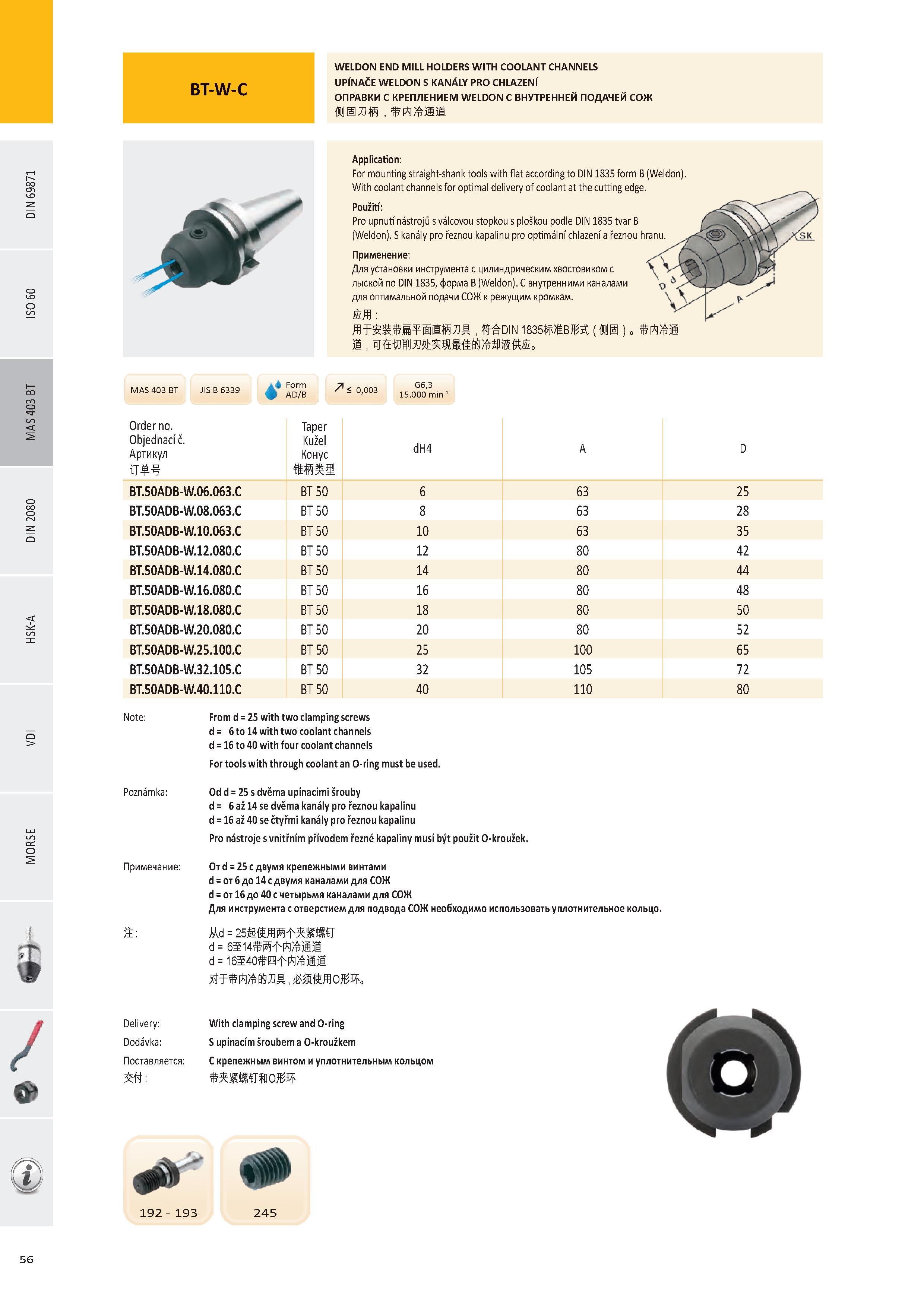

WELDON END MILL HOLDERS WITH COOLANT CHANNELS UPÍNAČE WELDON S KANÁLY PRO CHLAZENÍ ОПРАВКИ С КРЕПЛЕНИЕМ WELDON С ВНУТРЕННЕЙ ПОДАЧЕЙ СОЖ Application: For mounting straight-shank tools with flat according to DIN 1835 form B (Weldon). With coolant channels for optimal delivery of coolant at the cutting edge. Použití: Pro upnutí nástrojů s válcovou stopkou s ploškou podle DIN 1835 tvar B (Weldon). S kanály pro řeznou kapalinu pro optimální chlazení a řeznou hranu. Применение: Для установки инструмента с цилиндрическим хвостовиком с лыской по DIN 1835, форма B (Weldon). С внутренними каналами для оптимальной подачи СОЖ к режущим кромкам. 1835 / В (М1И )о'ф,Й/ Ж 1,Ш6МЯ№£И£й;£ №о MAS 40В ВТ JIS В 6339 é Form 71 G6,3 I AD/B - 0,003 15.000 min1 Order no. Taper Objednací č. Kužel dH4 Артикул Конус t яма A D / > BT.50ADB-W.06.063.C BT 50 6 63 25 BT.50ADB-W.08.063.C BT 50 8 63 28 BT.50ADB-W.10.063.C BT 50 10 63 35 BT.50ADB-W.12.080.C BT 50 12 80 42 BT.50ADB-W.14.080.C BT 50 14 80 44 BT.50ADB-W.16.080.C BT 50 16 80 48 BT.50ADB-W.18.080.C BT 50 18 80 50 BT.50ADB-W.20.080.C BT 50 20 80 52 BT.50ADB-W.25.100.C BT 50 25 100 65 BT.50ADB-W.32.105.C BT 50 32 105 72 BT.50ADB-W.40.110.C BT 50 40 110 80 Note: From d = 25 with two clamping screws d = 6 to 14 with two coolant channels d = 16 to 40 with four coolant channels For tools with through coolant an O-ring must be used. Poznámka: Od d = 25 s dvěma upínacími šrouby d = 6 až 14 se dvěma kanály pro řeznou kapalinu d = 16 až 40 se čtyřmi kanály pro řeznou kapalinu Pro nástroje s vnitřním přívodem řezné kapaliny musí být použit O-kroužek. Примечание: От d = 25 с двумя крепежными винтами d = от 6 до 14 с двумя каналами для СОЖ d = от 16 до 40 с четырьмя каналами для СОЖ Для инструмента с отверстием для подвода СОЖ необходимо использовать уплотнительное кольцо. ft: d = 25ШШ ЖШ d = 6И4фЙ п ЖЖ d = 16540фИ п ЖМ Delivery: With clamping screw and O-ring Dodávka: S upínacím šroubem a O-kroužkem Поставляется с крепежным винтом и уплотнительным кольцом 56
