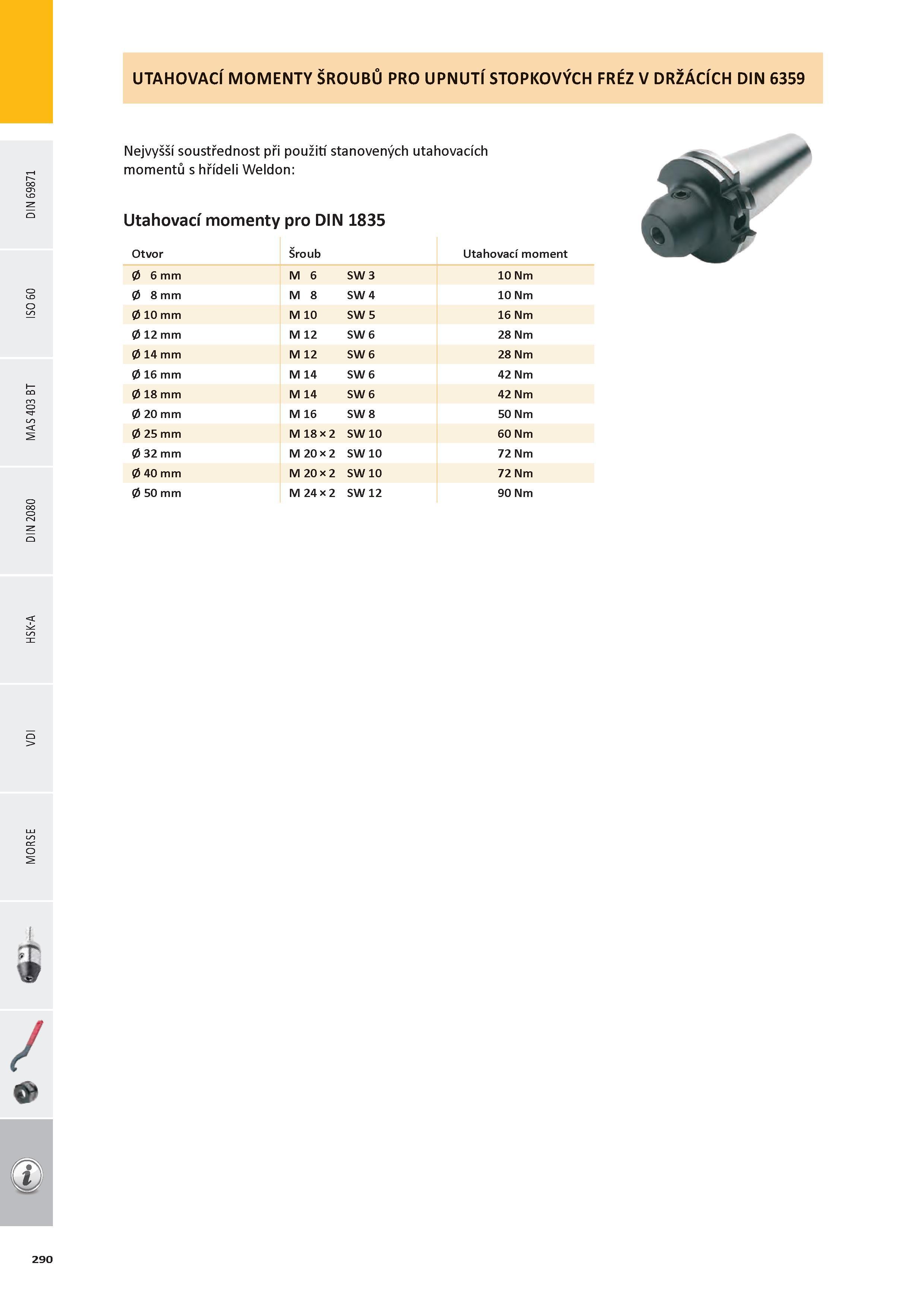

UTAHOVACÍ MOMENTY ŠROUBŮ PRO UPNUTÍ STOPKOVÝCH FRÉZ V DRŽÁCÍCH DIN 6359 Nejvyšší soustřednost při použití stanovených utahovacích momentů s hřídeli Weldon: Utahovací momenty pro DIN 1835 Otvor Šroub Utahovací moment 0 6 mm M 6 SW 3 10 Nm 0 8 mm M 8 SW 4 10 Nm 0 10 mm M 10 SW 5 16 Nm 0 12 mm M 12 SW 6 28 Nm 0 14 mm M 12 SW 6 28 Nm 0 16 mm M 14 SW 6 42 Nm 0 18 mm M 14 SW 6 42 Nm 0 20 mm M 16 SW 8 50 Nm 0 25 mm M 18x2 SW 10 60 Nm 0 32 mm M 20x2 SW 10 72 Nm 0 40 mm M 20x2 SW 10 72 Nm 0 50 mm M 24x2 SW 12 90 Nm / 290
