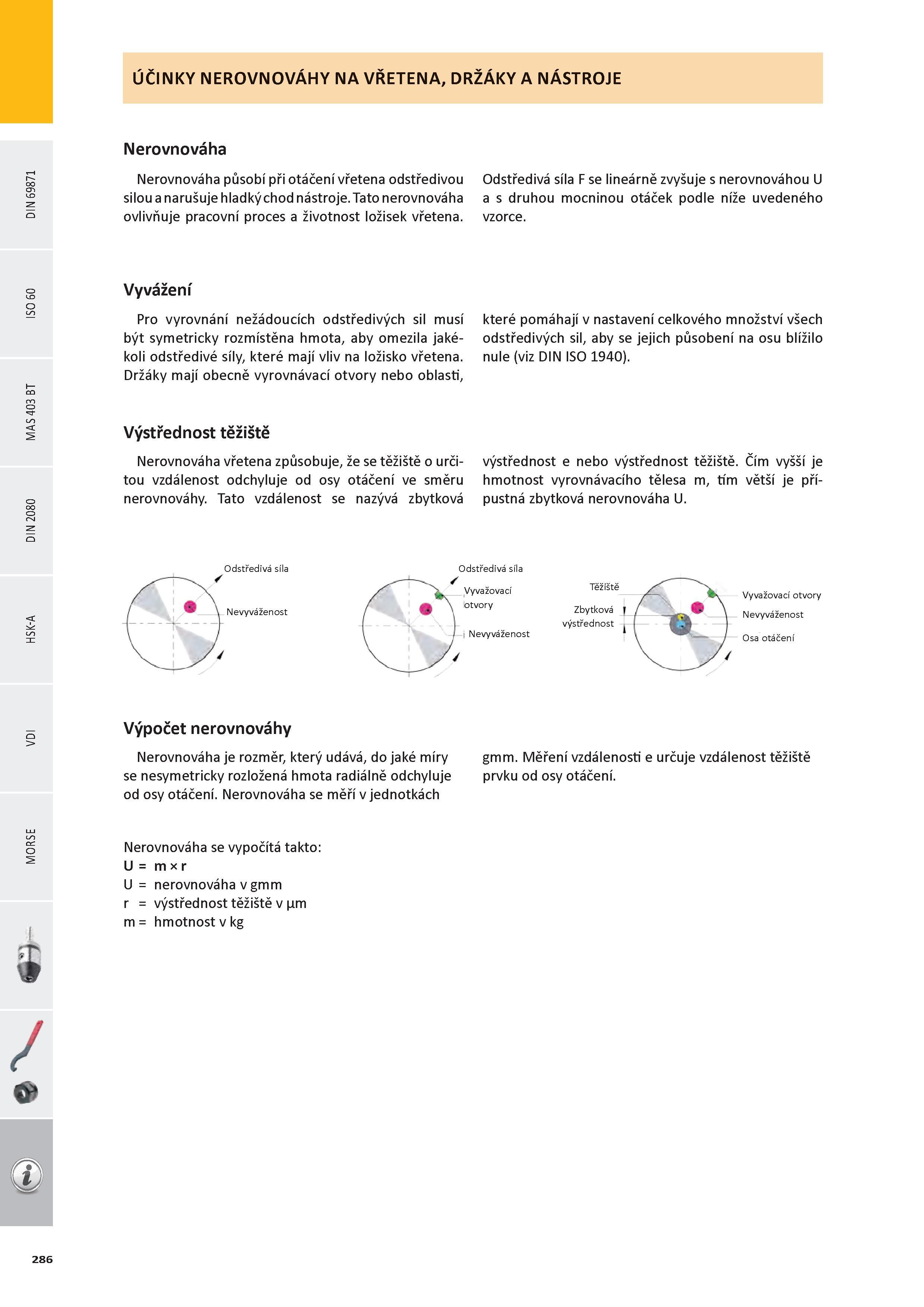

ÚČINKY NEROVNOVÁHY NA VŘETENA, DRŽÁKY A NÁSTROJE Nerovnováha Nerovnováha působí při otáčení vřetena odstředivou silou a narušuje hladký chod nástroje. Tato nerovnováha ovlivňuje pracovní proces a životnost ložisek vřetena. Odstředivá síla F se lineárně zvyšuje s nerovnováhou U a s druhou mocninou otáček podle níže uvedeného vzorce. Vyvážení Pro vyrovnání nežádoucích odstředivých sil musí být symetricky rozmístěna hmota, aby omezila jakékoli odstředivé síly, které mají vliv na ložisko vřetena. Držáky mají obecně vyrovnávací otvory nebo oblasti, které pomáhají v nastavení celkového množství všech odstředivých sil, aby se jejich působení na osu blížilo nule (viz DIN ISO 1940). Výstřednost těžiště Nerovnováha vřetena způsobuje, že se těžiště o určitou vzdálenost odchyluje od osy otáčení ve směru nerovnováhy. Tato vzdálenost se nazývá zbytková výstřednost e nebo výstřednost těžiště. Čím vyšší je hmotnost vyrovnávacího tělesa m, tím větší je přípustná zbytková nerovnováha U. Odstředivá síla Nevyváženost Odstředivá síla Vyvažovací otvory i Nevyváženost Zbytková f výstřednost Vyvažovací otvory Nevyváženost Osa otáčení / Výpočet nerovnováhy Nerovnováha je rozměr, který udává, do jaké míry gmm. Měření vzdálenosti e určuje vzdálenost těžiště se nesymetricky rozložená hmota radiálně odchyluje prvku od osy otáčení. od osy otáčení. Nerovnováha se měří v jednotkách Nerovnováha se vypočítá takto: U = mxr U = nerovnováha v gmm r = výstřednost těžiště v m m = hmotnost v kg 286
