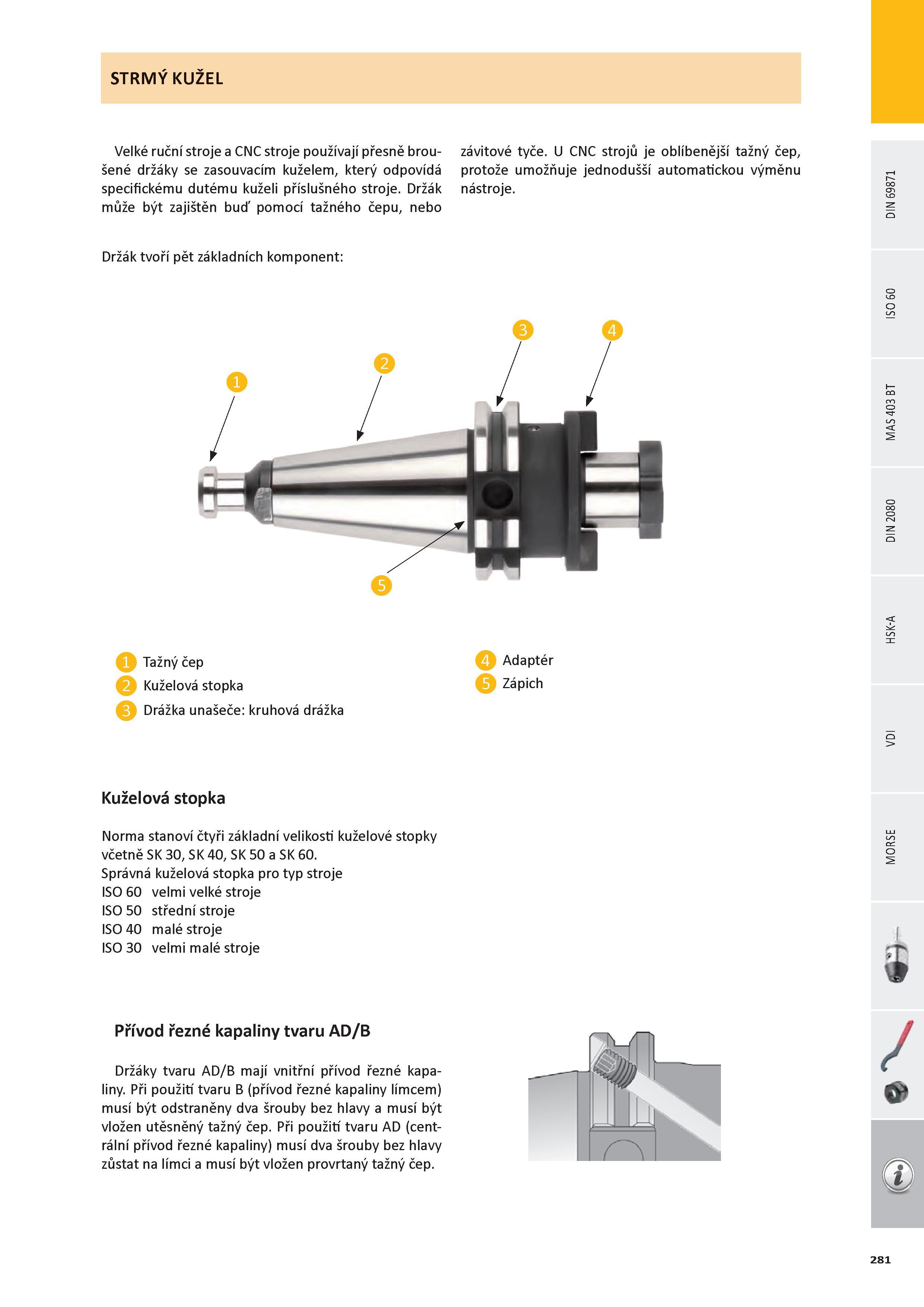

STRMÝ KUŽEL Velké ruční stroje a CNC stroje používají přesně broušené držáky se zasouvacím kuželem, který odpovídá specifickému dutému kuželi příslušného stroje. Držák může být zajištěn buď pomocí tažného čepu, nebo závitové tyče. U CNC strojů je oblíbenější tažný čep, protože umožňuje jednodušší automatickou výměnu nástroje. Držák tvoří pět základních komponent: 0 O 0 O Tažný čep 0 Kuželová stopka Drážka unašeče: kruhová drážka O Adaptér 0 Zápich Kuželová stopka Norma stanoví čtyři základní velikosti kuželové stopky včetně SK 30, SK 40, SK 50 a SK 60. Správná kuželová stopka pro typ stroje ISO 60 velmi velké stroje ISO 50 střední stroje ISO 40 malé stroje ISO 30 velmi malé stroje Přívod řezné kapaliny tvaru AD/B Držáky tvaru AD/B mají vnitřní přívod řezné kapaliny. Při použití tvaru B (přívod řezné kapaliny límcem) musí být odstraněny dva šrouby bez hlavy a musí být vložen utěsněný tažný čep. Při použití tvaru AD (centrální přívod řezné kapaliny) musí dva šrouby bez hlavy zůstat na límci a musí být vložen provrtaný tažný čep. / 281 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871
