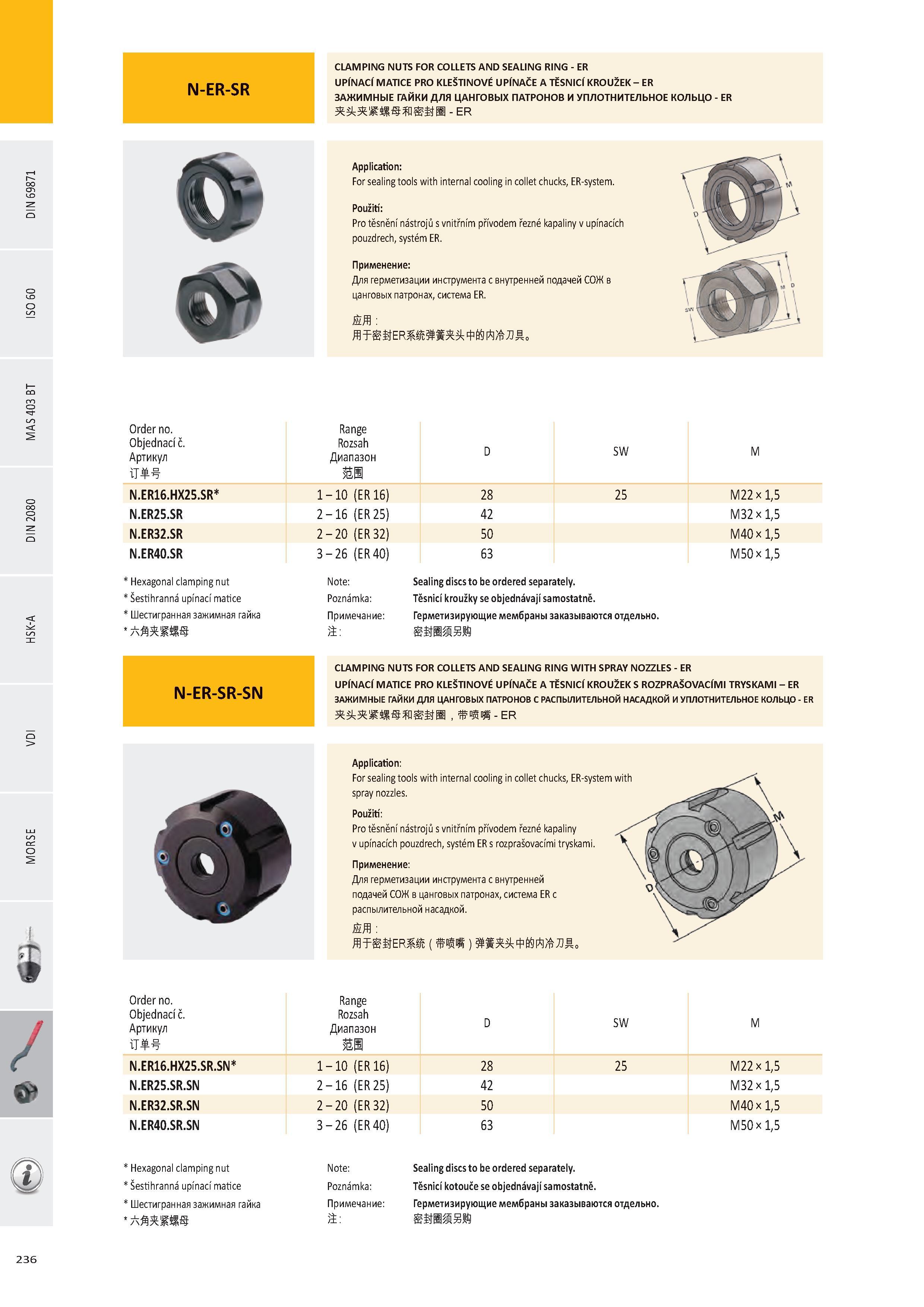

CLAMPING NUTS FOR COLLETS AND SEALING RING - ER UPÍNACÍ MATICE PRO KLEŠTINOVÉ UPÍNAČE A TĚSNICÍ KROUŽEK - ER ЗАЖИМНЫЕ ГАЙКИ ДЛЯ ЦАНГОВЫХ ПАТРОНОВ И УПЛОТНИТЕЛЬНОЕ КОЛЬЦО - ER - ER Hexagonal clamping nut Šestihranná upínací matice Шестигранная зажимная гайка Л Application: For sealing tools with internal cooling in collet chucks, ER-system. Použití: Pro těsnění nástrojů s vnitřním přívodem řezné kapaliny v upínacích pouzdrech, systém ER. Применение: Для герметизации инструмента с внутренней подачей СОЖ в цанговых патронах, система ER. ЯТ ЙЕРШ8 ФЙЙ&ЛД„ Order no. Objednací č. Артикул T Range Rozsah Диапазон D SW M N.ER16.HX25.SR 1 - 10 (ER 16) 28 25 M22 x 1,5 N.ER25.SR 2 - 16 (ER 25) 42 M32 x 1,5 N.ER32.SR 2 - 20 (ER 32) 50 M40x1,5 N.ER40.SR 3 - 26 (ER 40) 63 M50x 1,5 Note: Sealing discs to be ordered separately. Poznámka: Těsnicí kroužky se objednávají samostatně. Примечание: Герметизирующие мембраны заказываются отдельно. CLAMPING NUTS FOR COLLETS AND SEALING RING WITH SPRAY NOZZLES - ER UPÍNACÍ MATICE PRO KLEŠTINOVÉ UPÍNAČE A TĚSNICÍ KROUŽEK S ROZPRAŠOVACÍMI TRYSKAMI - ER ЗАЖИМНЫЕ ГАЙКИ ДЛЯ ЦАНГОВЫХ ПАТРОНОВ C РАСПЫЛИТЕЛЬНОЙ НАСАДКОЙ И УПЛОТНИТЕЛЬНОЕ КОЛЬЦО - ER - ER / & Application: For sealing tools with internal cooling in collet chucks, ER-system with spray nozzles. Použití: Pro těsnění nástrojů s vnitřním přívodem řezné kapaliny v upínacích pouzdrech, systém ER s rozprašovacími tryskami. Применение: Для герметизации инструмента с внутренней подачей СОЖ в цанговых патронах, система ER с распылительной насадкой. ЯТ ЙЕРШ(Ф )8 МФЙЙ&ЛДо Order no. Objednací č. Артикул T Range Rozsah Диапазон D SW M N.ER16.HX25.SR.SN 1 - 10 (ER 16) 28 25 M22 x 1,5 N.ER25.SR.SN 2 - 16 (ER 25) 42 M32 x 1,5 N.ER32.SR.SN 2 - 20 (ER 32) 50 M40x 1,5 N.ER40.SR.SN 3 - 26 (ER 40) 63 M50x 1,5 Hexagonal clamping nut Šestihranná upínací matice Шестигранная зажимная гайка Note: Sealing discs to be ordered separately. Poznámka: Těsnicí kotouče se objednávají samostatně. Примечание: Герметизирующие мембраны заказываются отдельно. 236
