228 Каталог PRAMET 2016 Инструментальная оснастка для металлорежущих станков Стр.227

Каталог PRAMET 2016 Инструментальная оснастка Стр. 227 0228 Lab2u

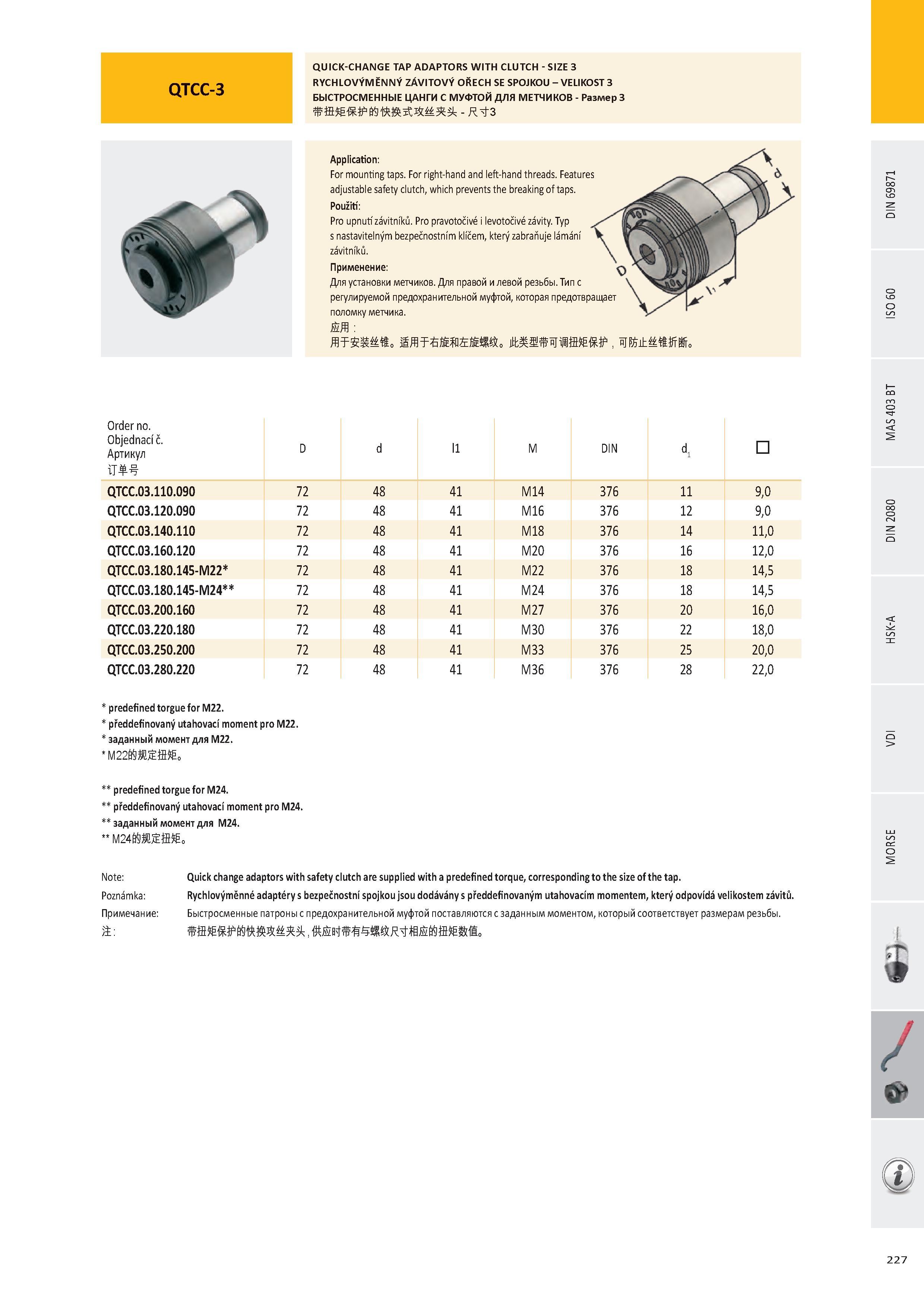

QTCC-3 QUICK-CHANGE TAP ADAPTORS WITH CLUTCH - SIZE 3 RYCHLOVÝMĚNNÝ ZÁVITOVÝ OŘECH SE SPOJKOU - VELIKOST 3 БЫСТРОСМЕННЫЕ ЦАНГИ С МУФТОЙ ДЛЯ МЕТЧИКОВ - Размер 3 - RÝ3 Application: For mounting taps. For right-hand and left-hand threads. Features adjustable safety clutch, which prevents the breaking of taps. Použití: Pro upnutí závitníků. Pro pravotočivé i levotočivé závity. Typ s nastavitelným bezpečnostním klíčem, který zabraňuje lámání závitníků. Применение: Для установки метчиков. Для правой и левой резьбы. Тип с регулируемой предохранительной муфтой, которая предотвращает поломку метчика. Order no. Objednací č. Артикул D d 11 M DIN d1 QTCC.03.110.090 72 48 41 M14 376 11 9,0 QTCC.03.120.090 72 48 41 M16 376 12 9,0 QTCC.03.140.110 72 48 41 M18 376 14 11,0 QTCC.03.160.120 72 48 41 M20 376 16 12,0 QTCC.03.180.145-M22 72 48 41 M22 376 18 14,5 QTCC.03.180.145-M24 72 48 41 M24 376 18 14,5 QTCC.03.200.160 72 48 41 M27 376 20 16,0 QTCC.03.220.180 72 48 41 M30 376 22 18,0 QTCC.03.250.200 72 48 41 M33 376 25 20,0 QTCC.03.280.220 72 48 41 M36 6 7 3 28 ,0 2, 2 predefined torgue for M22. předdefinovaný utahovací moment pro M22. заданный момент для M22. М22Й1ЖЙ&0 predefined torgue for M24. předdefinovaný utahovací moment pro M24. заданный момент для M24. М24Й1ЖЙ&0 Note: Quick change adaptors with safety clutch are supplied with a predefined torque, corresponding to the size of the tap. Poznámka: Rychlovýměnné adaptéry s bezpečnostní spojkou jsou dodávány s předdefinovaným utahovacím momentem, který odpovídá velikostem závitů. Примечание: Быстросменные патроны с предохранительной муфтой поставляются с заданным моментом, который соответствует размерам резьбы. / & 111
