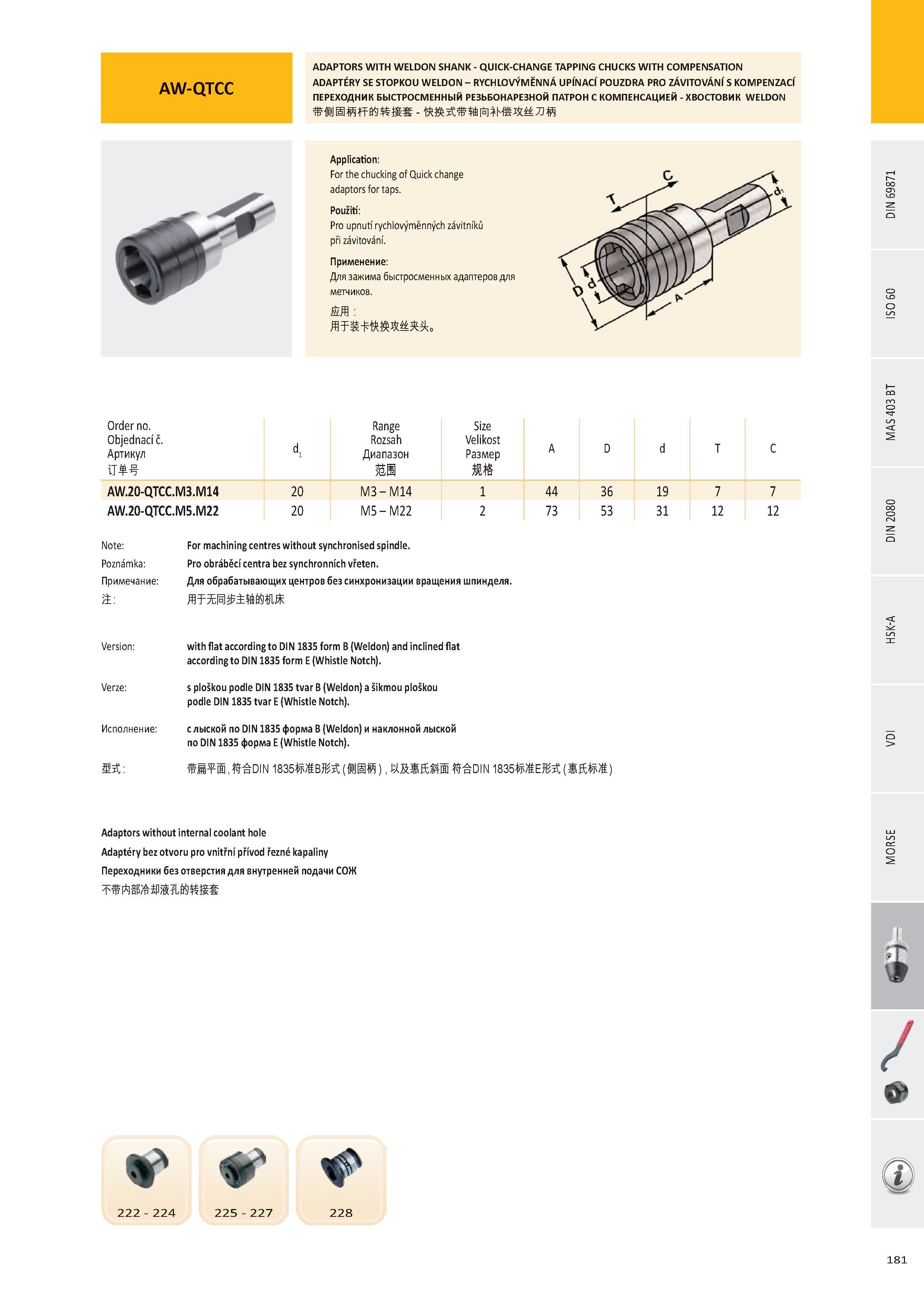

AW-QTCC ADAPTORS WITH WELDON SHANK - QUICK-CHANGE TAPPING CHUCKS WITH COMPENSATION ADAPTÉRY SE STOPKOU WELDON - RYCHLOVÝMĚNNÁ UPÍNACÍ POUZDRA PRO ZÁVITOVÁNÍ S KOMPENZACÍ ПЕРЕХОДНИК БЫСТРОСМЕННЫЙ РЕЗЬБОНАРЕЗНОЙ ПАТРОН С КОМПЕНСАЦИЕЙ - ХВОСТОВИК WELDON Application: For the chucking of Quick change adaptors for taps. Použiti: Pro upnutí rychlovýměnných závitníků při závitování. Применение: Для зажима быстросменных адаптеров для метчиков. Order no. Objednací č. Артикул T d1 Range Rozsah Диапазон Size Velikost Размер A D d T C AW.20-QTCC.M3.M14 20 M3 - M14 1 44 36 19 7 7 AW.20-QTCC.M5.M22 20 M5 - M22 2 73 53 31 12 12 Note: For machining centres without synchronised spindle. Poznámka: Pro obráběcí centra bez synchronních vřeten. Примечание: Для обрабатывающих центров без синхронизации вращения шпинделя. а: Version: with flat according to DIN 1835 form B (Weldon) and inclined flat according to DIN 1835 form E (Whistle Notch). Verze: s ploškou podle DIN 1835 tvar B (Weldon) a šikmou ploškou podle DIN 1835 tvar E (Whistle Notch). Исполнение: с лыской по DIN 1835 форма B (Weldon) и наклонной лыской по DIN 1835 форма E (Whistle Notch). ,fréDIN 1835ШВШ; (HSffi), fréDIN 1835ШЕШ;( №'; ) Adaptors without internal coolant hole Adaptéry bez otvoru pro vnitřní přívod řezné kapaliny Переходники без отверстия для внутренней подачи СОЖ i / 0 222 - 224 225 - 227 228 181 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871
