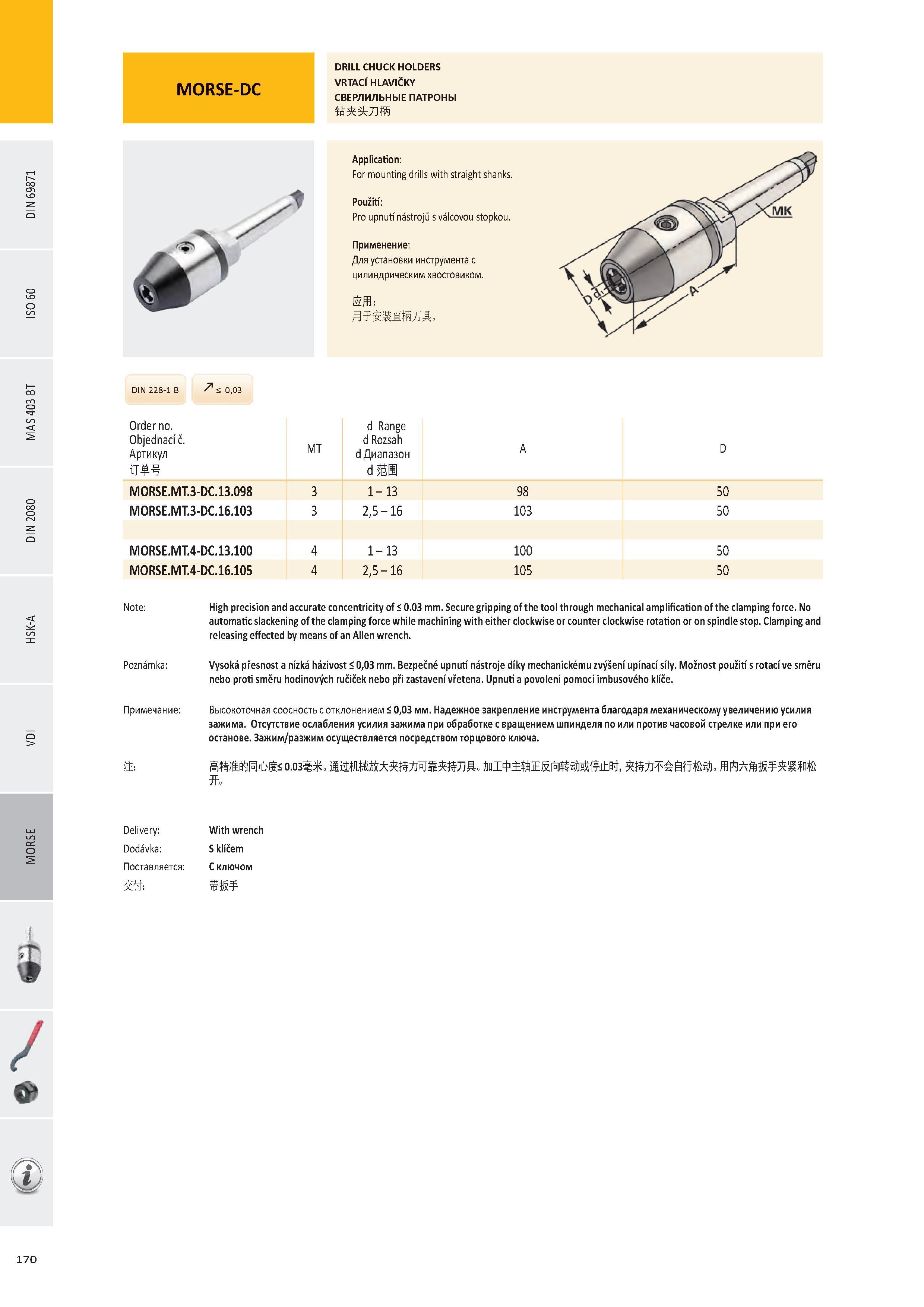

171 Каталог PRAMET 2016 Инструментальная оснастка для металлорежущих станков Стр.170

Каталог PRAMET 2016 Инструментальная оснастка Стр. 170 0171 Lab2u

/ DRILL CHUCK HOLDERS VRTACÍ HLAVIČKY СВЕРЛИЛЬНЫЕ ПАТРОНЫ Application: For mounting drills with straight shanks. Použití: Pro upnutí nástrojů s válcovou stopkou. Применение: Для установки инструмента с цилиндрическим хвостовиком. Effl: < 0,03 Order no. Objednací č. Артикул MT d Range d Rozsah dДиапазон d MORSE.MT.3-DC.13.098 3 1 - 13 98 50 MORSE.MT.3-DC.16.103 3 2,5 - 16 103 50 MORSE.MT.4-DC.13.100 4 1 - 13 100 50 MORSE.MT.4-DC.16.105 4 2,5 - 16 105 50 Note: High precision and accurate concentricity of < 0.03 mm. Secure gripping of the tool through mechanical amplification of the clamping force. No automatic slackening of the clamping force while machining with either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing effected by means of an Allen wrench. Poznámka: Vysoká přesnost a nízká házivost < 0,03 mm. Bezpečné upnutí nástroje díky mechanickému zvýšení upínací síly. Možnost použití s rotací ve směru nebo proti směru hodinových ručiček nebo při zastavení vřetena. Upnutí a povolení pomocí imbusového klíče. Примечание: Высокоточная соосность с отклонением < 0,03 мм. Надежное закрепление инструмента благодаря механическому увеличению усилия зажима. Отсутствие ослабления усилия зажима при обработке с вращением шпинделя по или против часовой стрелке или при его останове. Зажим/разжим осуществляется посредством торцового ключа. Й ЙШЙ й £'£< 0.03 Ж„ л Delivery: Dodávka: Поставляется М: With wrench S klíčem С ключом DIN 228-1 B A D 170
