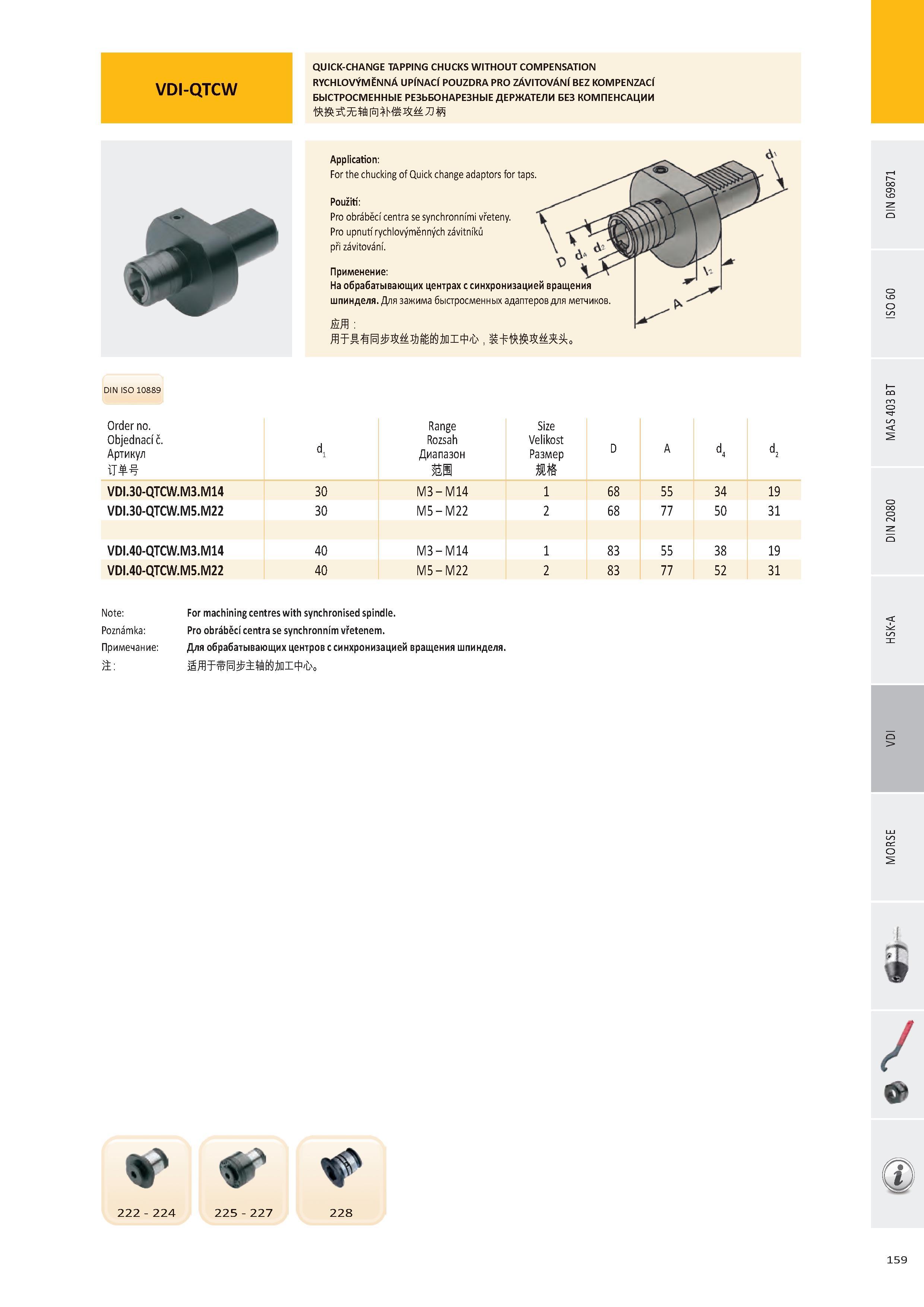

VDI-QTCW QUICK-CHANGE TAPPING CHUCKS WITHOUT COMPENSATION RYCHLOVÝMĚNNÁ UPÍNACÍ POUZDRA PRO ZÁVITOVÁNÍ BEZ KOMPENZACÍ БЫСТРОСМЕННЫЕ РЕЗЬБОНАРЕЗНЫЕ ДЕРЖАТЕЛИ БЕЗ КОМПЕНСАЦИИ Application: For the chucking of Quick change adaptors for taps. Použití: Pro obráběcí centra se synchronními vřeteny. Pro upnutí rychlovýměnných závitníků při závitování. Применение: На обрабатывающих центрах с синхронизацией вращения шпинделя. Для зажима быстросменных адаптеров для метчиков DIN ISO 10889 Order no. Objednací č. Артикул T d1 Range Rozsah Диапазон Size Velikost Размер D A d4 d2 VDI.30-QTCW.M3.M14 30 M3 - M14 1 68 55 34 19 VDI.30-QTCW.M5.M22 30 M5 - M22 2 68 77 50 31 VDI.40-QTCW.M3.M14 40 M3 - M14 1 83 55 38 19 VDI.40-QTCW.M5.M22 40 M5 - M22 2 83 77 52 31 Note: For machining centres with synchronised spindle. Poznámka: Pro obráběcí centra se synchronním vřetenem. Примечание: Для обрабатывающих центров с синхронизацией вращения шпинделя. / 222 - 224 228 159 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871
