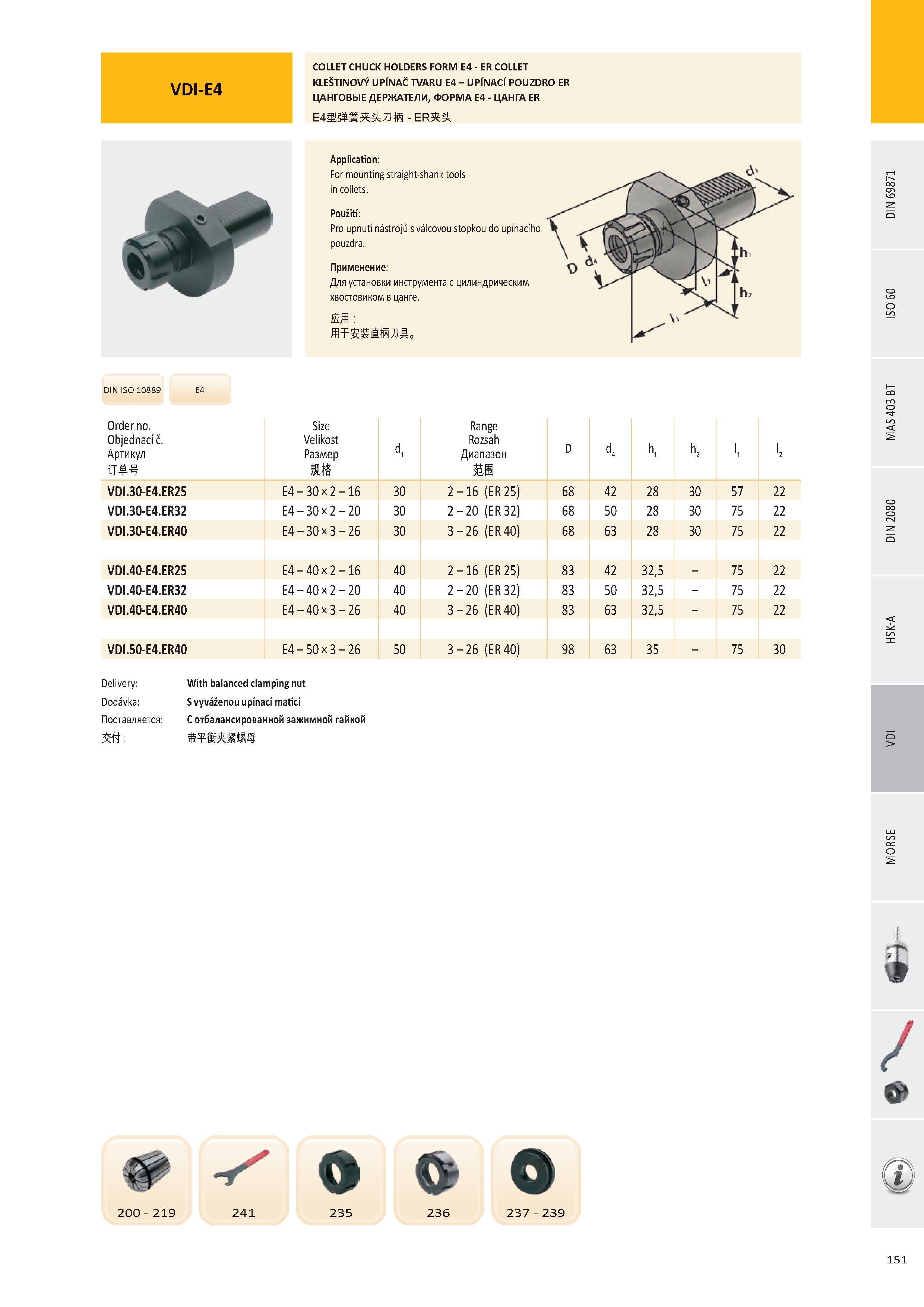

VDI-E4 COLLET CHUCK HOLDERS FORM E4 - ER COLLET KLEŠTINOVÝ UPÍNAČ TVARU E4 - UPÍNACÍ POUZDRO ER ЦАНГОВЫЕ ДЕРЖАТЕЛИ, ФОРМА E4 - ЦАНГА ER Е4Я З Л - ER3ft Application: For mounting straight-shank tools in collets. Použití: Pro upnutí nástrojů s válcovou stopkou do upínacího pouzdra. Применение: Для установки инструмента с цилиндрическим хвостовиком в цанге. DIN ISO 10889 Order no. Objednací č. Артикул T Size Velikost Размер d1 Range Rozsah D Диапазон D d4 h1 h2 l1 l2 VDI.30-E4.ER25 E4 - 30x2 - 16 30 2 - 16 (ER 25) 68 42 28 30 57 22 VDI.30-E4.ER32 E4 - 30x2 - 20 30 2 - 20 (ER 32) 68 50 28 30 75 22 VDI.30-E4.ER40 E4 - 30x3 - 26 30 3 - 26 (ER 40) 68 63 28 30 75 22 VDI.40-E4.ER25 E4 - 40x2 - 16 40 2 - 16 (ER 25) 83 42 32,5 - 75 22 VDI.40-E4.ER32 E4 - 40x2 - 20 40 2 - 20 (ER 32) 83 50 32,5 - 75 22 VDI.40-E4.ER40 E4 - 40x3 - 26 40 3 - 26 (ER 40) 83 63 32,5 - 75 22 VDI.50-E4.ER40 E4 - 50x3 - 26 50 3 - 26 (ER 40) 98 63 35 - 75 30 Delivery: With balanced clamping nut Dodávka: S vyváženou upínací maticí Поставляется с отбалансированной зажимной гайкой 5ft: Ф5 / 200 - 219 241 235 236 237 - 239 E4 151 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871
