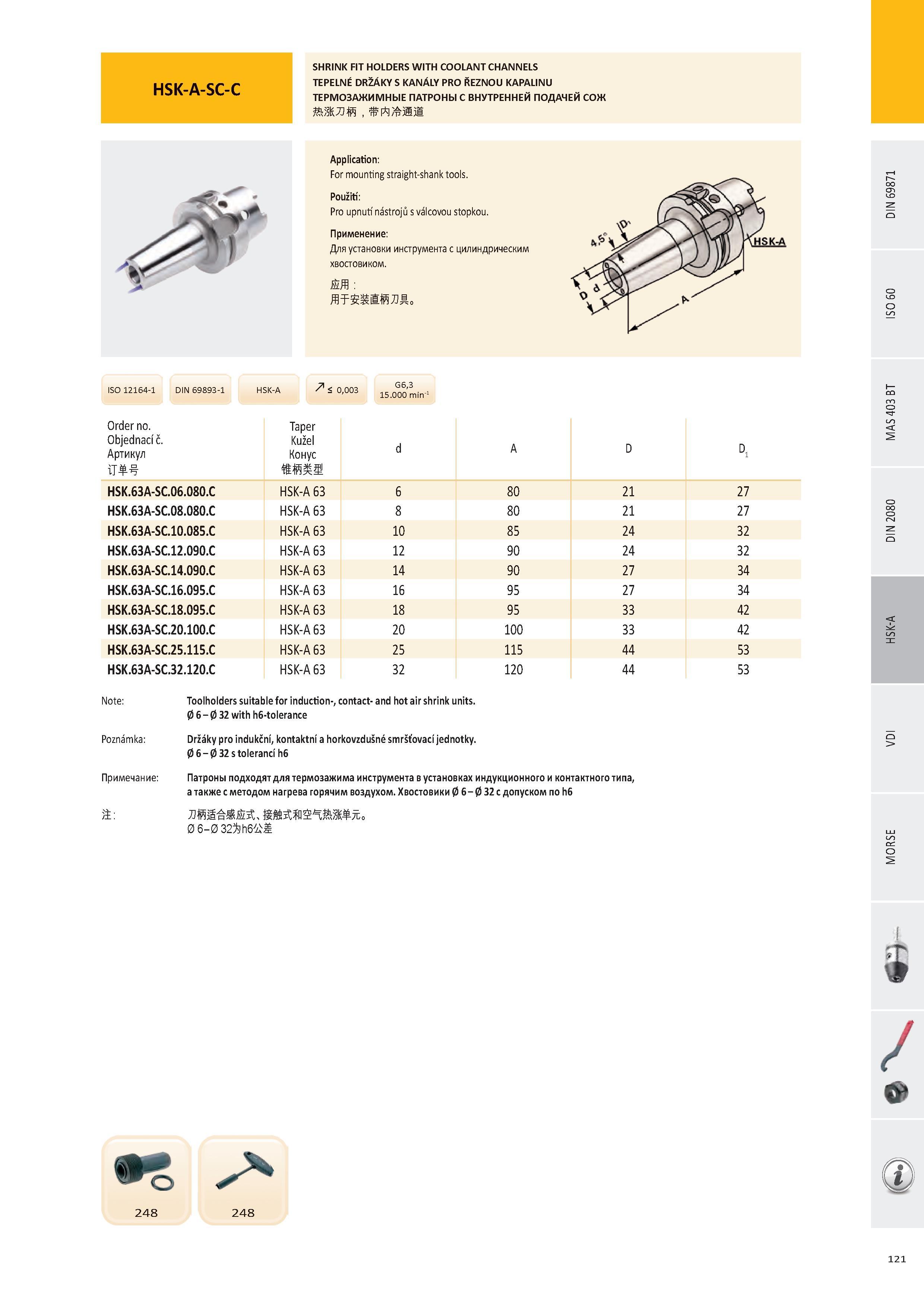

HSK-A-SC-C SHRINK FIT HOLDERS WITH COOLANT CHANNELS TEPELNÉ DRŽÁKY S KANÁLY PRO ŘEZNOU KAPALINU ТЕРМОЗАЖИМНЫЕ ПАТРОНЫ С ВНУТРЕННЕЙ ПОДАЧЕЙ СОЖ ISO 12164-1 DIN 69893-1 HSK-A z71 < 0,003 с '3 i 15.000 mm1 Order no. Taper Objednací č. Kužel d A n n Артикул Конус d A n ni t яма HSK.63A-SC.06.080.C HSK-A 63 6 80 21 27 HSK.63A-SC.08.080.C HSK-A 63 8 80 21 27 HSK.63A-SC.10.085.C HSK-A 63 10 85 24 32 HSK.63A-SC.12.090.C HSK-A 63 12 90 24 32 HSK.63A-SC.14.090.C HSK-A 63 14 90 27 34 HSK.63A-SC.16.095.C HSK-A 63 16 95 27 34 HSK.63A-SC.18.095.C HSK-A 63 18 95 33 42 HSK.63A-SC.20.100.C HSK-A 63 20 100 33 42 HSK.63A-SC.25.115.C HSK-A 63 25 115 44 53 HSK.63A-SC.32.120.C HSK-A 63 32 120 44 53 Note: Toolholders suitable for induction-, contact- and hot air shrink units. 0 6-0 32 with h6-tolerance Poznámka: Držáky pro indukční, kontaktní a horkovzdušné smršťovací jednotky. 0 6-0 32 s tolerancí h6 Примечание: Патроны подходят для термозажима инструмента в установках индукционного и контактного типа, а также с методом нагрева горячим воздухом. Хвостовики 0 6 - 0 32 с допуском по h6 а: 0 6 - 0 32Sh6 M о 248 248 / 121 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871
