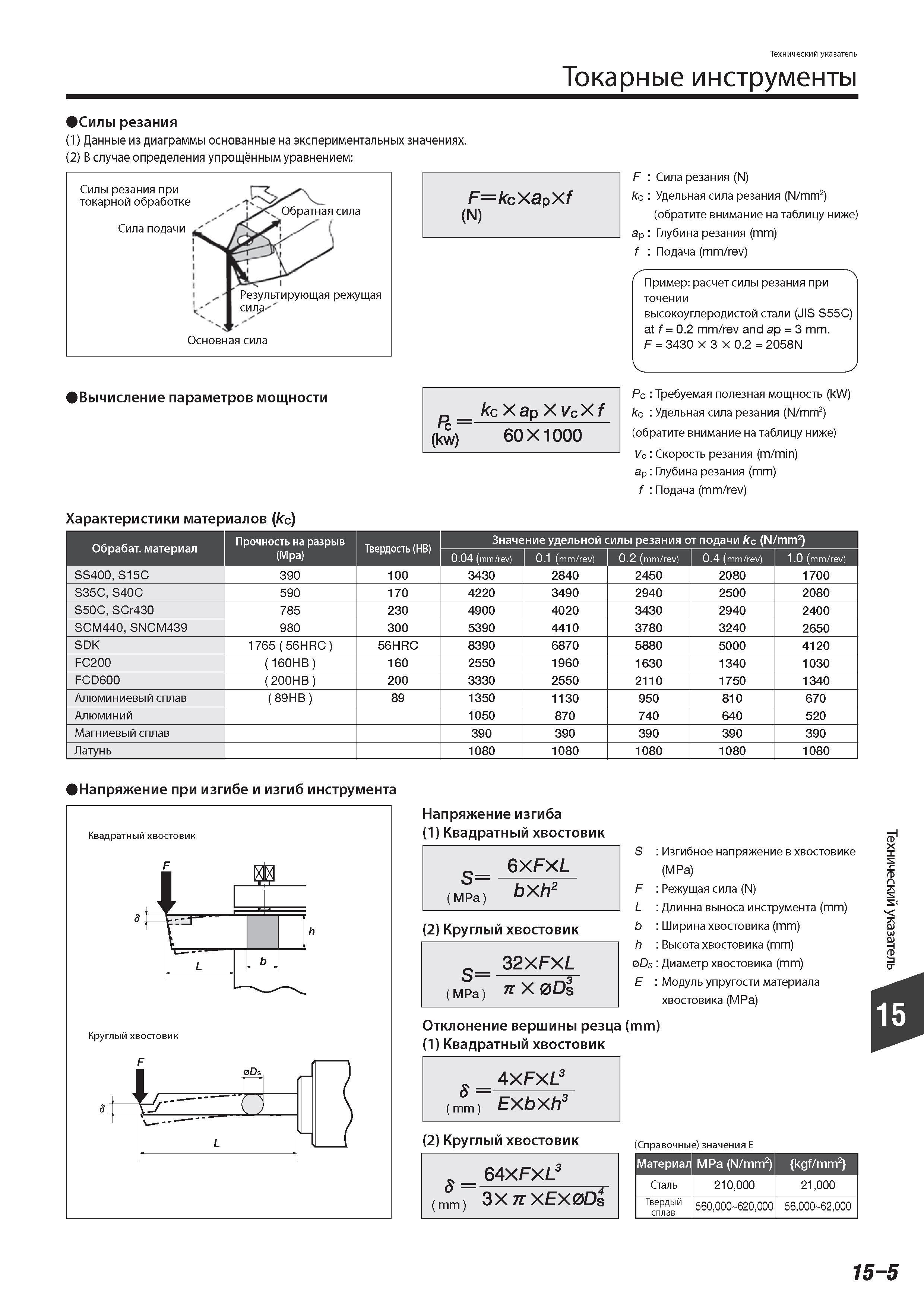

Силы резания возникающие при точении Расчет Удельная сила резания Характеристики различных обрабатываемых материалов Напряжения возникающие при изгибе и изгиб инструмента Данные из диаграммы основанные на экспериментальных значениях В случае определения упрощённым уравнением F kc ap f Сила резания (N) Удельная сила резания (N mm 2) (обратите внимание на таблицу ниже) Глубина резания (mm) Подача ( mm/rev) Пример расчет силы резания при точении высокоуглеродистой стали (JIS S55C) at f 0.2 mm/rev and ap 3 mm . F 3430 X 3 X 0.2 2058N Вычисление параметров мощности Po (kw) kcXapXVcXf 60X1000 Pc Требуемая полезная мощность (kW) kc Удельная сила резания (N mm 2) (обратите внимание на таблицу ниже) Vc Скорость резания (m/min) ap Глубина резания (mm) f Подача ( mm/rev) Характеристики материалов (kc) Обрабатываемые материал Прочность на разрыв (Mpa) Твердость (HB) Значение удельной силы резания от подачи kc (N mm 2) 0.04 ( mm/rev) 1 0.1 ( mm/rev) 1 0.2 ( mm/rev) 1 0.4 ( mm/rev) 1 1.0 ( mm/rev) SS400 S15C 390 100 3430 2840 2450 2080 1700 S35C S40C 590 170 4220 3490 2940 2500 2080 S50C SCr430 785 230 4900 4020 3430 2940 2400 SCM440 SNCM439 980 300 5390 4410 3780 3240 2650 SDK 1765(56HRC) 56HRC 8390 6870 5880 5000 4120 FC200 ( 160HB) 160 2550 1960 1630 1340 1030 FCD600 (200HB) 200 3330 2550 2110 1750 1340 Алюминиевый сплав (89HB) 89 1350 1130 950 810 670 Алюминий 1050 870 740 640 520 Магниевый сплав 390 390 390 390 390 Латунь 1080 1080 1080 1080 1080 Напряжение при изгибе и изгиб инструмента Квадратный хвостовик Круглый хвостовик Напряжение изгиба (1) Квадратный хвостовик (2) Круглый хвостовик 32XFXL S ( MPa ) it X Ds S Изгибное напряжение в хвостовике (MPa) F Режущая сила (N) L Длинна выноса инструмента (mm) b Ширина хвостовика (mm) h Высота хвостовика (mm) Ds Диаметр хвостовика (mm) E Модуль упругости материала хвостовика (MPa) Отклонение вершины резца (mm) (1) Квадратный хвостовик 8 (mm) 4 XFXL3 EXbXh3 (2) Круглый хвостовик (Справочные) значения E 8 (mm) 64 XFXL3 ЗХ 7Г XEX0Ds Материал MPa (N mm 2) kgf mm 2 Сталь 210000 21000 Твердый сплав 560000 620000 56000 62000 а S а 00 о 15-5 Технический указатель Токарные инструменты
