| Обновлено 2020-04-20 13:13:20 |
|
Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system PRAMET | Каталог PRAMET 2014 Токарная обработка (Всего 399 стр.) |
|||||

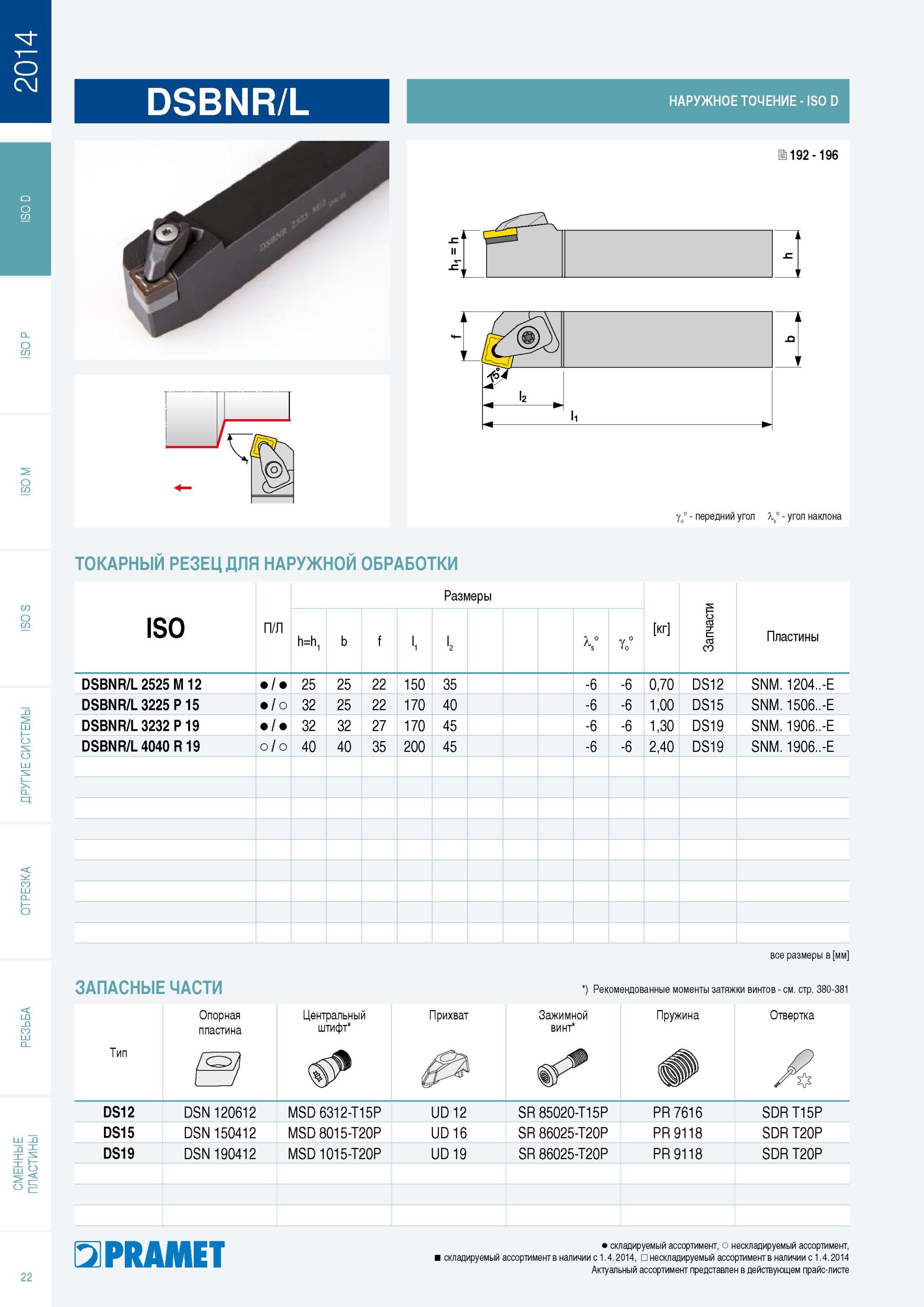

Токарная державка Pramet DSBNR/L сборная С механическим креплением пластин Система повышенной жесткости прижимом за отверстие сверху Квадратные режущие пластины23 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.22 |
|||||
Токарная державка Pramet DSBNR/L сборная С механическим креплением пластин Система повышенной жесткости прижимом за отверстие сверху Квадратные режущие пластины Токарная державка Pramet DSBNR/L сборная С механическим креплением пластин Система повышенной жесткости прижимом за отверстие сверху Квадратные режущие пластины _ Правого и левого исполнений Размеры Вес указан в кг Запчасти Пластины h=h1 b f l, l2 V Yo° DSBNR/L 2525 M 12 25 25 22 150 35 -6 -6 0,70 DS12 SNM. 1204..-E DSBNR/L 3225 P 15 О 32 25 22 170 40 -6 -6 1,00 DS15 SNM. 1506..-E DSBNR/L 3232 P 19 32 32 27 170 45 -6 -6 1,30 DS19 SNM. 1906..-E DSBNR/L 4040 R 19 О / О 40 40 35 200 45 -6 -6 2,40 DS19 SNM. 1906..-E Все размеры указаны в мм Запасные части Рекомендованные моменты затяжки винтов Опорная пластина Центральный штифт Прихват Зажимной винт Пружина Отвертка Тип DS12 DS15 DS19 и DSN 120612 DSN 150412 DSN 190412 MSD 6312-Т15Р MSD 8015-Т20Р MSD 1015-Т20Р UD 12 UD 16 UD 19 SR 85020-Т15Р SR 86025-Т20Р SR 86025-Т20Р PR 7616 PR 9118 PR 9118 SDR Т15Р SDR Т20Р SDR Т20Р PRAMET складируемый ассортимент нескладируемый ассортимент, складируемый ассортимент в наличии с 1. 4. 2014, нескладируемый ассортимент в наличии с 1. 4. 2014 Актуальный ассортимент представлен в действующем прайс-листе НАРУЖНОЕ ТОЧЕНИЕ ISO D DSBNR/L Yo° передний угол Х° угол наклона токарный резец для наружной обработки ISO |
|||||
