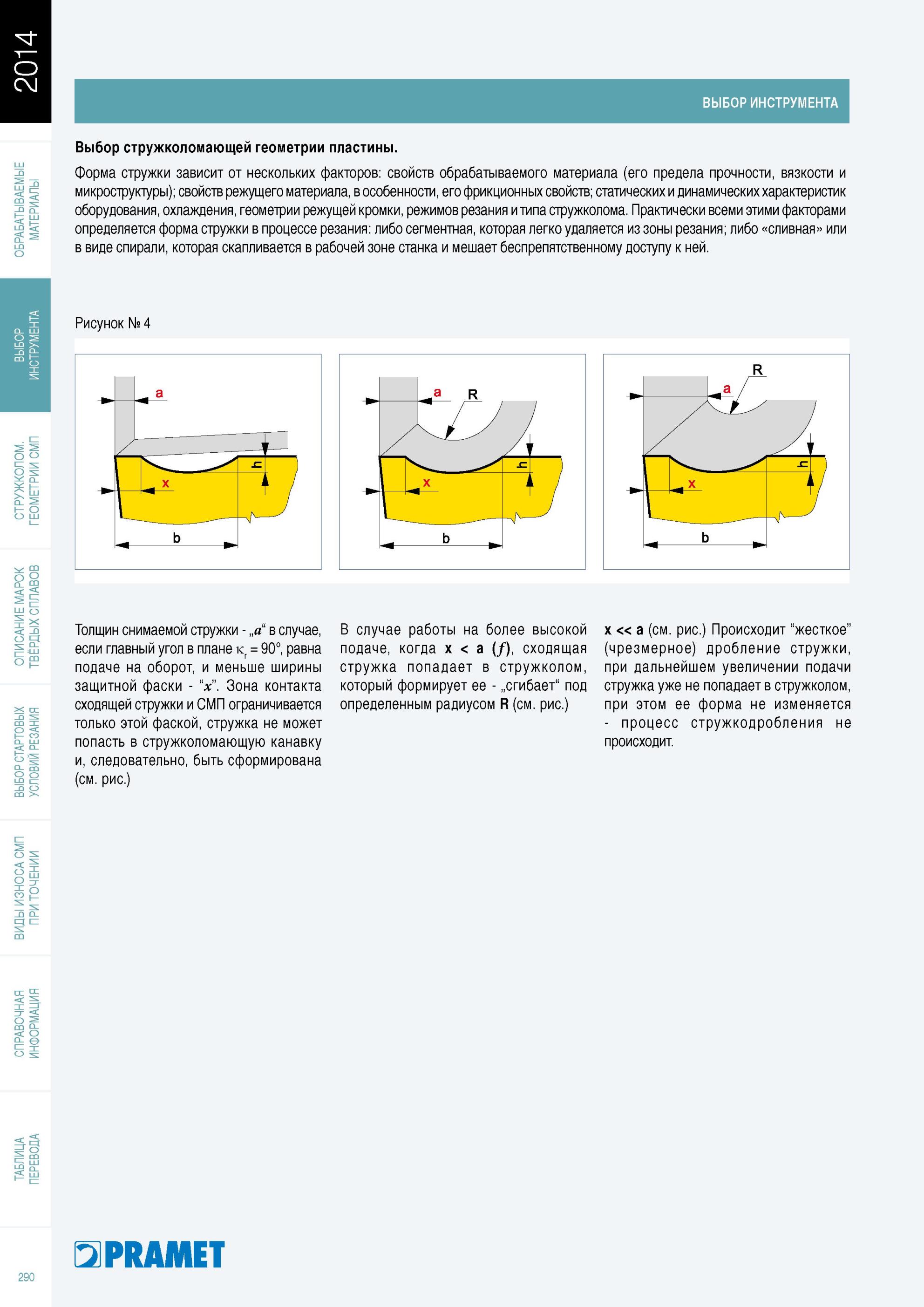

Технология токарной обработки металлов Рекомендации Pramet по выбору стружколомающей геометрии передней поверхности сменных режущих пластин для токарных державок ВЫБОР ИНСТРУМЕНТА О C\J Выбор стружколомающей геометрии пластины. Форма стружки зависит от нескольких факторов свойств обрабатываемого материала (его предела прочности, вязкости и микроструктуры свойств режущего материала, в особенности, его фрикционных свойств статических и динамических характеристик оборудования, охлаждения, геометрии режущей кромки, режимов резания и типа стружколома. Практически всеми этими факторами определяется форма стружки в процессе резания либо сегментная, которая легко удаляется из зоны резания либо сливная или в виде спирали, которая скапливается в рабочей зоне станка и мешает беспрепятственному доступу к ней. Рисунок № 4 Толщин снимаемой стружки „а“ в случае, если главный угол в плане кг = 90°, равна подаче на оборот, и меньше ширины защитной фаски “х”. Зона контакта сходящей стружки и СМП ограничивается только этой фаской, стружка не может попасть в стружколомающую канавку и, следовательно, быть сформирована (см. рис. В случае работы на более высокой подаче, когда x a (f сходящая стружка попадает в стружколом, который формирует ее „сгибает“ под определенным радиусом R (см. рис. x << a (см. рис. Происходит “жесткое” (чрезмерное дробление стружки, при дальнейшем увеличении подачи стружка уже не попадает в стружколом, при этом ее форма не изменяется процесс стружкодробления не происходит. 290 PRAMET
