1604 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B1090

Каталог WALTER 2017 Инструмент и оснастка Стр. B1090 1604 Lab2u

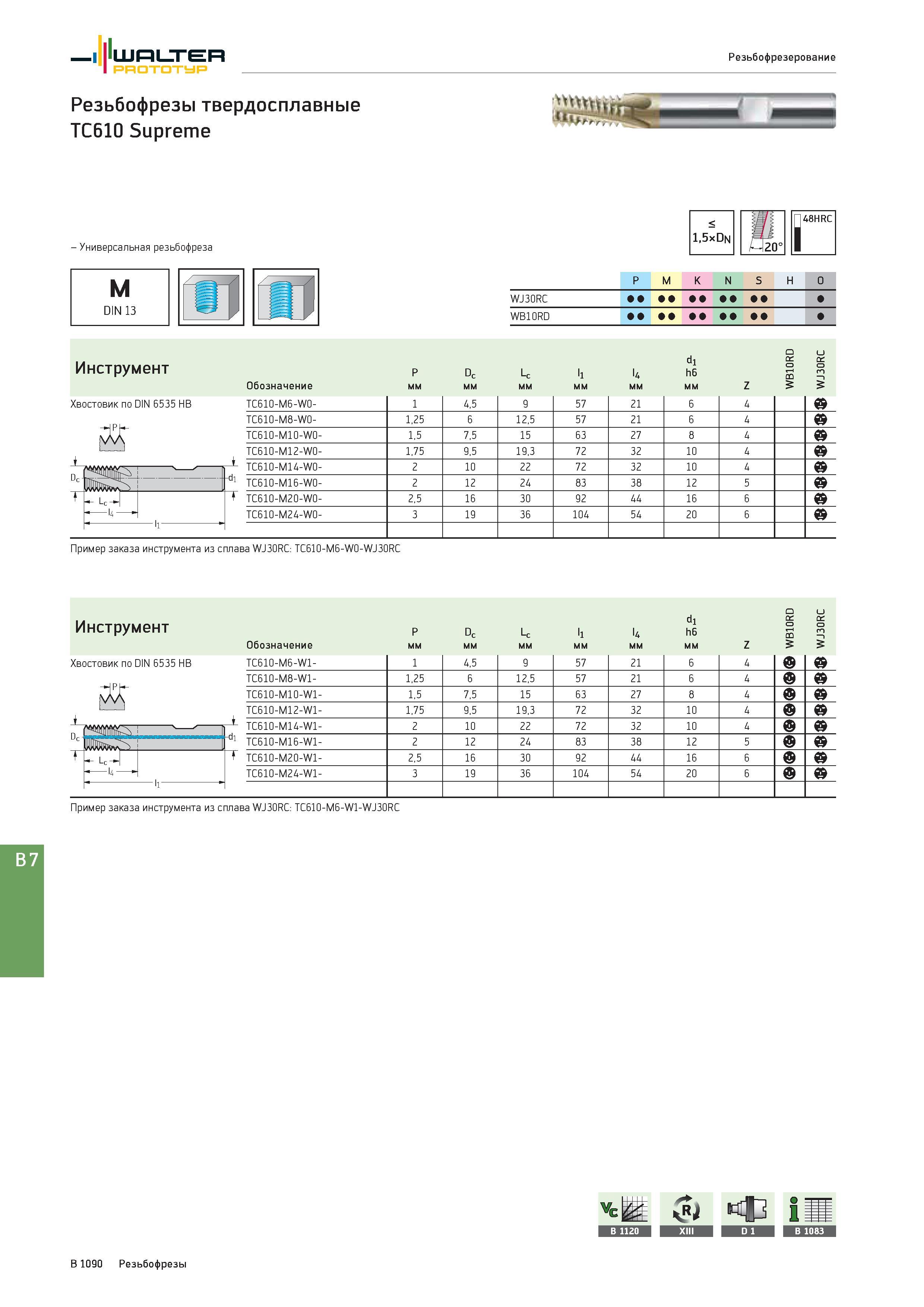

Walter Prototyp Резьбофрезы твердосплавные TC610 Supreme Резьбофрезерование - Универсальная резьбофреза M DIN 13 Хвостовик по DIN 6535 HB Цилиндрический типа Weldon < 1,5xDn J20° 48HRC P M K N S H O Группы обрабатываемых материалов по ISO WJ30RC WB10RD Инструмент P Dc Lc l1 l4 d1 h6 WB10RD U R 0 m Обозначение мм Z TC610-M6-W0- 1 4,5 9 57 21 6 4 b TC610-M8-W0- 1,25 6 12,5 57 21 6 4 b TC610-M10-W0- 1,5 7,5 15 63 27 8 4 b TC610-M12-W0- 1,75 9,5 19,3 72 32 10 4 b TC610-M14-W0- 2 10 22 72 32 10 4 b TC610-M16-W0- 2 12 24 83 38 12 5 b TC610-M20-W0- 2,5 16 30 92 44 16 6 b TC610-M24-W0- 3 19 36 104 54 20 6 b Пример заказа инструмента из сплава WJ30RC: TC610-M6-W0-WJ30RC Пример заказа инструмента из сплава WJ30RC: TC610-M6-W1-WJ30RC B 7 B1090 Резьбофрезы
