Каталог MITSUBISHI 2020 Режущий инструмент для станков Стр. M106 1262 Lab2u

Обновлено 2020-07-23 21:09:33

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding MITSUBISHI \| Каталог MITSUBISHI 2020 Режущий инструмент для станков (Всего 1816 стр.)

1262 Каталог MITSUBISHI 2020 Режущий инструмент Фрезы Резцы Сверла Пластины Стр.M106

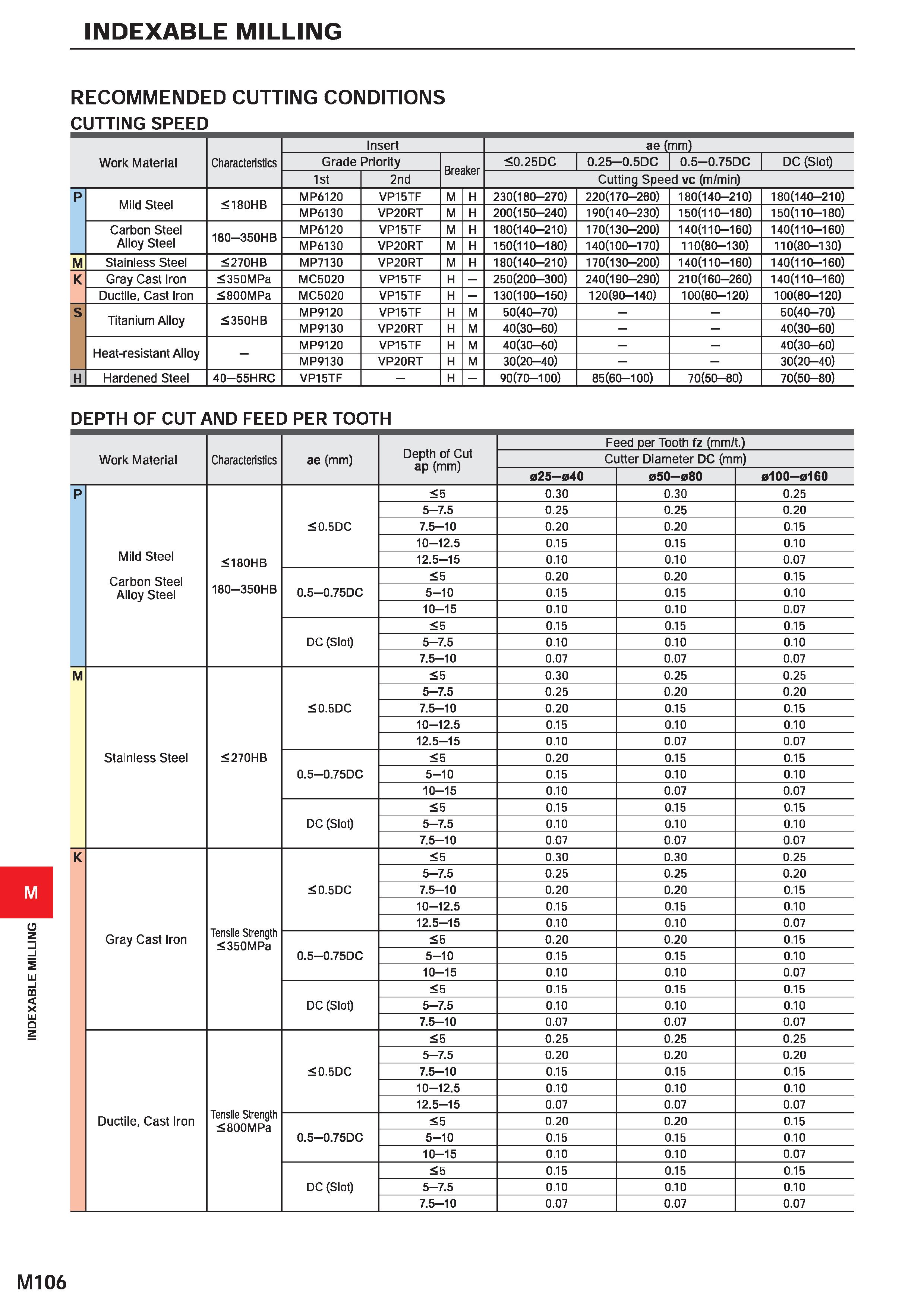

Каталог MITSUBISHI 2020 Режущий инструмент для станков Стр. M106 1262 Lab2u INDEXABLE MILLING INDEXABLE MILLING RECOMMENDED CUTTING CONDITIONS CUTTING SPEED Insert ae (mm) Work Material Characteristics Grade Priority Breaker 0.25DC 0.25 0.5DC 0.5 0.75DC DC (Slot) 1st 2nd Cutting Speed vc (m/min) p Mild Steel 180HB MP6120 VP15TF M H 230(180-270) 220(170-260) 180(140-210) 180(140-210) MP6130 VP20RT M H 200(150-240) 190(140-230) 150(110-180) 150(110-180) Carbon Steel 180 350HB MP6120 VP15TF M H 180(140-210) 170(130-200) 140(110-160) 140(110-160) Alloy Steel MP6130 VP20RT M H 150(110-180) 140(100-170) 110(80-130) 110(80-130) M Stainless Steel 270HB MP7130 VP20RT M H 180(140-210) 170(130-200) 140(110-160) 140(110-160) K Gray Cast Iron 350MPa MC5020 VP15TF H 250(200-300) 240(190-290) 210(160-260) 140(110-160) Ductile, Cast Iron 800MPa MC5020 VP15TF H - 130(100-150) 120(90-140) 100(80-120) 100(80-120) S Titanium Alloy 350HB MP9120 VP15TF H M 50(40-70) 50(40-70) MP9130 VP20RT H M 40(30-60) - - 40(30-60) Heat-resistant Alloy MP9120 VP15TF H M 40(30-60) 40(30-60) MP9130 VP20RT H M 30(20-40) - - 30(20-40) H Hardened Steel 40 55HRC VP15TF - H - 90(70-100) 85(60-100) 70(50-80) 70(50-80) DEPTH OF CUT AND FEED PER TOOTH Depth of Cut ap (mm) Feed per Tooth fz (mm/t.) Work Material Characteristics ae (mm) Cutter Diameter DC (mm) 025 040 050 080 0100 0160 P 5 0.30 0.30 0.25 5-7.5 0.25 0.25 0.20 0.5DC 7.5-10 0.20 0.20 0.15 10-12.5 0.15 0.15 0.10 Mild Steel 180HB 12.5-15 0.10 0.10 0.07 Carbon Steel Alloy Steel 5 0.20 0.20 0.15 180 350HB 0.5 0.75DC 5-10 0.15 0.15 0.10 10-15 0.10 0.10 0.07 5 0.15 0.15 0.15 DC (Slot) 5-7.5 0.10 0.10 0.10 7.5-10 0.07 0.07 0.07 M 5 0.30 0.25 0.25 5-7.5 0.25 0.20 0.20 0.5DC 7.5-10 0.20 0.15 0.15 10-12.5 0.15 0.10 0.10 12.5-15 0.10 0.07 0.07 Stainless Steel 270HB 5 0.20 0.15 0.15 0.5 0.75DC 5-10 0.15 0.10 0.10 10-15 0.10 0.07 0.07 5 0.15 0.15 0.15 DC (Slot) 5-7.5 0.10 0.10 0.10 7.5-10 0.07 0.07 0.07 K 5 0.30 0.30 0.25 5-7.5 0.25 0.25 0.20 0.5DC 7.5-10 0.20 0.20 0.15 10-12.5 0.15 0.15 0.10 12.5-15 0.10 0.10 0.07 Gray Cast Iron Tensile Strength 350MPa 5 0.20 0.20 0.15 0.5 0.75DC 5-10 0.15 0.15 0.10 10-15 0.10 0.10 0.07 5 0.15 0.15 0.15 DC (Slot) 5-7.5 0.10 0.10 0.10 7.5-10 0.07 0.07 0.07 5 0.25 0.25 0.25 5-7.5 0.20 0.20 0.20 0.5DC 7.5-10 0.15 0.15 0.15 10-12.5 0.10 0.10 0.10 12.5-15 0.07 0.07 0.07 Ductile, Cast Iron Tensile Strength 800MPa 5 0.20 0.20 0.15 0.5 0.75DC 5-10 0.15 0.15 0.10 10-15 0.10 0.10 0.07 5 0.15 0.15 0.15 DC (Slot) 5-7.5 0.10 0.10 0.10 7.5-10 0.07 0.07 0.07 M106
