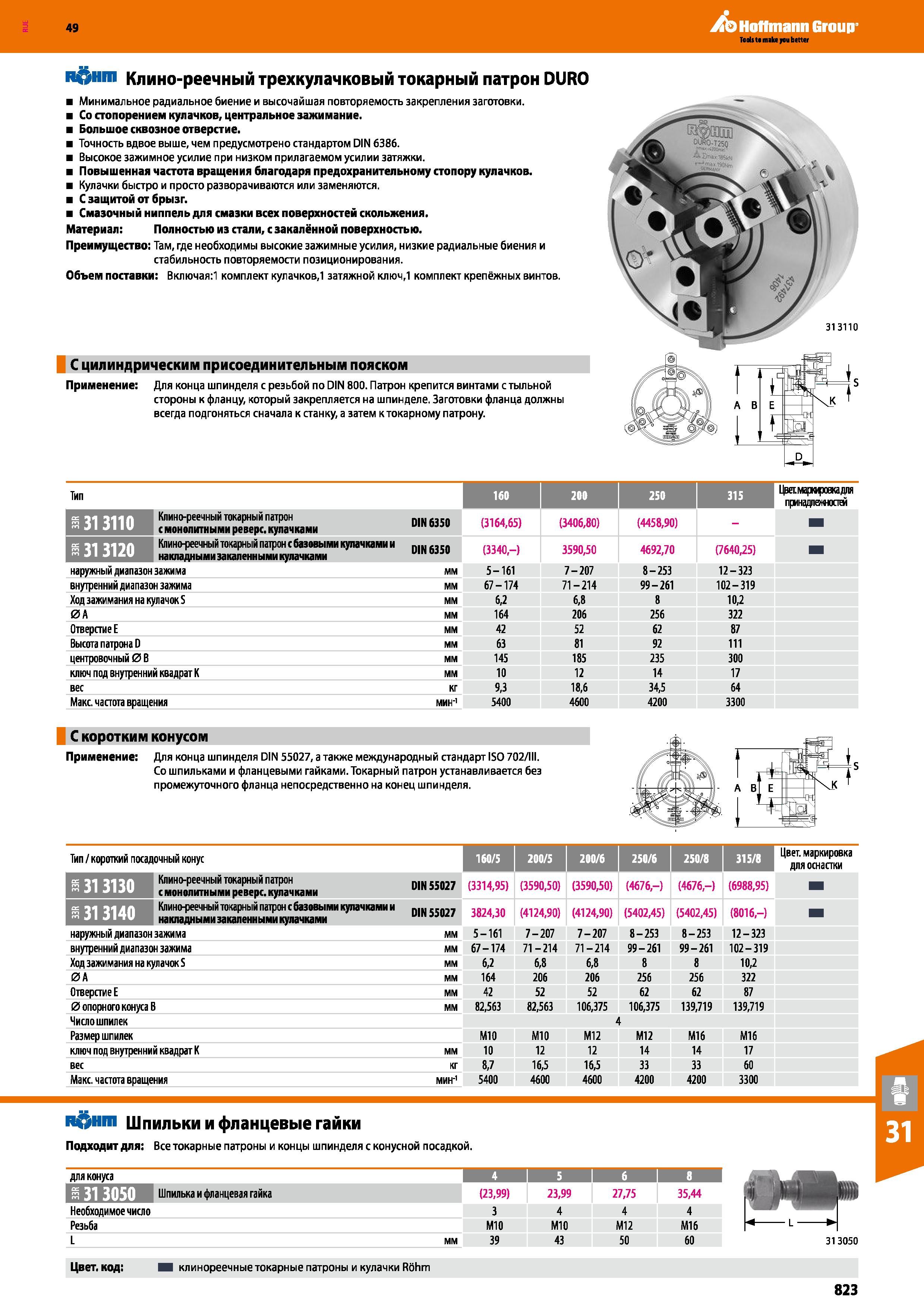

Клино-реечный 3-х кулачковый токарный патрон Rohm DURO Минимальное радиальное биение и высочайшая повторяемость закрепления заготовки _ Со стопорением кулачков, центральное зажимание. Большое сквозное отверстие. Точность вдвое выше, чем предусмотрено стандартом DIN 6386. Высокое зажимное усилие при низком прилагаемом усилии затяжки. Повышенная частота вращения благодаря предохранительному стопору кулачков. Кулачки быстро и просто разворачиваются или заменяются. С защитой от брызг. Смазочный ниппель для смазки всех поверхностей скольжения. Материал: Полностью из стали, с закалённой поверхностью. Преимущество: Там, где необходимы высокие зажимные усилия, низкие радиальные биения и стабильность повторяемости позиционирования. Объем поставки: Включая:1 комплект кулачков,1 затяжной ключ,1 комплект крепёжных винтов. С цилиндрическим присоединительным пояском Применение: Для конца шпинделя с резьбой по DIN 800. Патрон крепится винтами с тыльной стороны к фланцу, который закрепляется на шпинделе. Заготовки фланца должны всегда подгоняться сначала к станку, а затем к токарному патрону. 160 200 250 Цвесмадоювкадля принадпаюшей Клино-реечный токарный патрон с монолитными реверс, кулачками DIN 6350 (3164,65) (3406,80) (4458,90) Клино-реечный токарный патрон с базовыми кулачками и накладными закаленными кулачками DIN 6350 (3340,-) 3590,50 4692,70 (7640,25) наружный диапазон зажима мм 5-161 7-207 8-253 12-323 внутренний диапазон зажима мм 67-174 71-214 99-261 102-319 Ход зажимания на кулачок S мм 6,2 6,8 8 10,2 0А мм 164 206 256 322 Отверстие Е мм 42 52 62 87 Высота патрона D мм 63 81 92 111 центровочный 0 В мм 145 185 235 300 ключ под внутренний квадрат К мм 10 12 14 17 вес кг 9,3 18,6 34,5 64 Макс. частота вращения МИН'1 5400 4600 4200 3300 С коротким KOI м Применение: Для конца шпинделя DIN 55027, а также международный стандарт ISO 702 111. Со шпильками и фланцевыми гайками. Токарный патрон устанавливается без промежуточного фланца непосредственно на конец шпинделя. Тип короткий посадочный конус 160 5 200 5 200 6 250 6 250 8 315 8 Цвет, маркировка для оснастки Клино-реечный токарный патрон с монолитными реверс, кулачками DIN 55027 (3314,95) (3590,50) (3590,50) (4676,-) (4676,-) (6988,95) jSfBW Клино-реечный токарный патрон с базовыми кулачками и liUUl накладными закаленными кулачками DIN 55027 3824,30 (4124,90) (4124,90) (5402,45) (5402,45) (8016,-) наружный диапазон зажима мм 5-161 7-207 7-207 8-253 8-253 12-323 внутренний диапазон зажима мм 67-174 71-214 71-214 99 - 261 99-261 102-319 Ход зажимания на кулачок S мм 6,2 6,8 6,8 8 8 10,2 0А мм 164 206 206 256 256 322 Отверстие Е мм 42 52 52 62 62 87 0 опорного конуса В мм 82,563 82,563 106,375 106,375 139,719 139,719 Число шпилек 4 Размер шпилек МЮ МЮ М12 М12 М16 М16 ключ под внутренний квадрат К мм 10 12 12 14 14 17 вес кг 8,7 16,5 16,5 33 33 60 Макс. частота вращения МИН'1 5400 4600 4600 4200 4200 3300 п нт Шпильки и фланцевые гайки Подходит для: Все токарные патроны и концы шпинделя с конусной посадкой. для конуса никиви 5 I 6 1 а Шпилька и фланцевая гайка (23,99) 23,99 27,75 35,44 Необходимое число 3 4 4 4 Резьба мю МЮ М12 М16 L мм 39 43 50 60 313050 Цвет, код: клинореечные токарные патроны и кулачки Rohm 823
