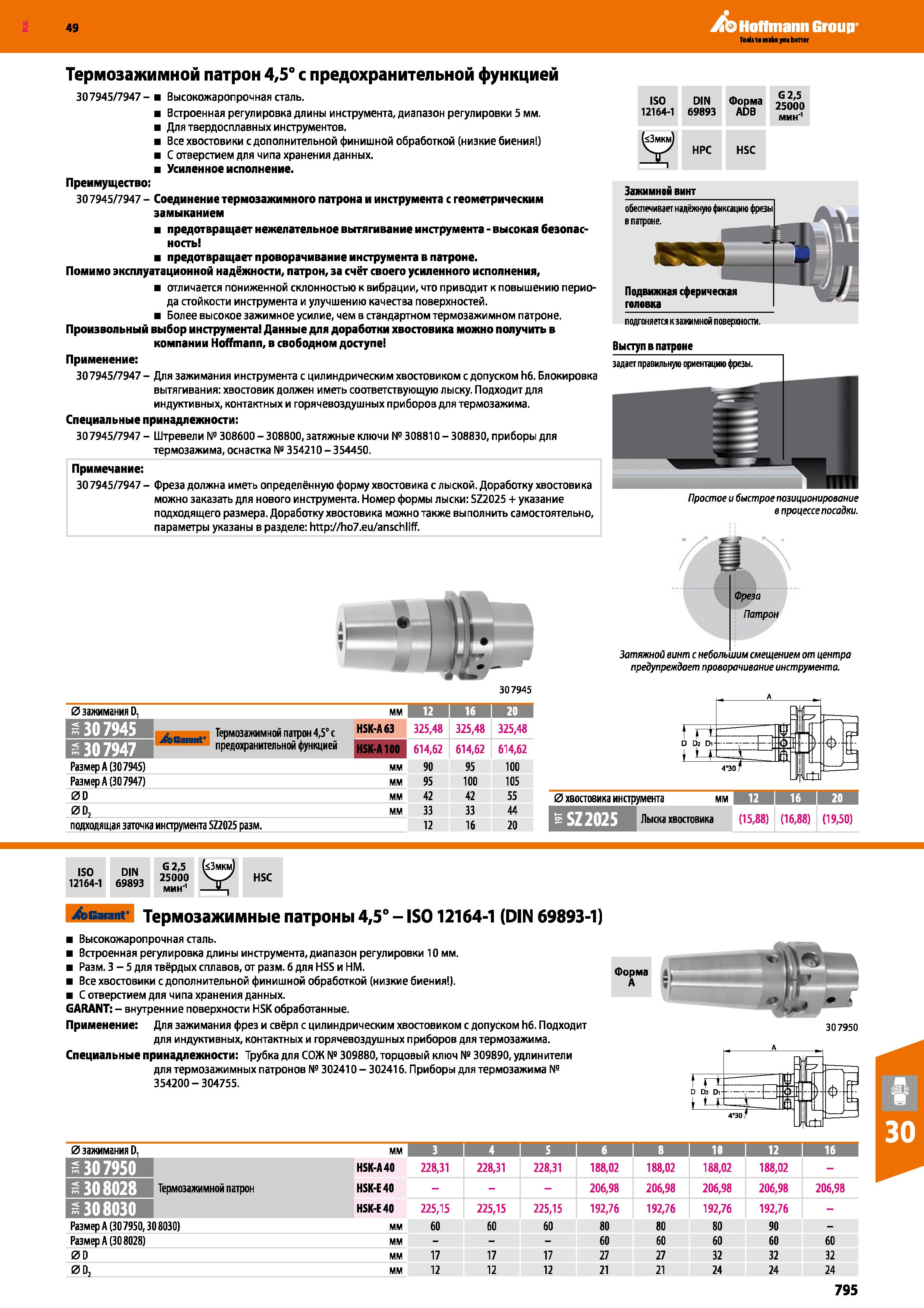

Hoffmann Group Термозажимной патрон 4,5° с предохранительной функцией 307945 7947- Высокожаропрочная сталь. Встроенная регулировка длины инструмента, диапазон регулировки 5 мм. Для твердосплавных инструментов. Все хвостовики с дополнительной финишной обработкой (низкие биения ) С отверстием для чипа хранения данных. Усиленное исполнение. Преимущество; 307945 7947 - Соединение термозажимного патрона и инструмента с геометрическим замыканием предотвращает нежелательное вытягивание инструмента - высокая безопасность предотвращает проворачивание инструмента в патроне. Помимо эксплуатационной надёжности, патрон, за счёт своего усиленного исполнения, отличается пониженной склонностью к вибрации, что приводит к повышению периода стойкости инструмента и улучшению качества поверхностей. Более высокое зажимное усилие, чем в стандартном термозажимном патроне. Произвольный выбор инструмента Данные для доработки хвостовика можно получить в компании Hoffmann, в свободном доступе Применение: 307945 7947 - Для зажимания инструмента с цилиндрическим хвостовиком с допуском h6. Блокировка вытягивания: хвостовик должен иметь соответствующую лыску. Подходит для индуктивных, контактных и горячевоздушных приборов для термозажима. Специальные принадлежности: 30 7945 7947 - Штревели № 308600 - 308800, затяжные ключи № 308810 - 308830, приборы для термозажима, оснастка № 354210 - 354450. Примечание: 30 7945 7947 - фреза должна иметь определённую форму хвостовика с лыской. Доработку хвостовика можно заказать для нового инструмента. Номер формы лыски: SZ2025 + указание подходящего размера. Доработку хвостовика можно также выполнить самостоятельно, параметры указаны в разделе: http: ho7.eu anschliff. ISO 12164-1 DIN 69893 Форма ADB G 2,5 25000 мин'1 у НРС HSC Выступ в патроне Простое и быстрое позиционирование в процессе посадки. л. 1 ft- Фреза Патрон Затяжной винт с небольшим смещением от центра предупреждает проворачивание инструмента. 307945 0 зажимания D, мм 12 16 ЕШж : в. Тепмпзажимнпй патшн 4.5“ с HSK-A63 325,48 325,48 325,48 313 предохранительной функцией HSK-A100 614,62 614,62 614,62 РазмерА (307945) мм 90 95 100 РазмерА (307947) мм 95 100 105 0D мм 42 42 55 0D, мм 33 33 44 подходящая заточка инструмента SZ2025 разм. 12 16 20 k I FP D 02 Dr i i-c -— —t 1 -f- Ф- 4"30 7 UdJ 1 Диаметр хвостовика инструмента мм 12 I 16 I 20 -SZ2I )25 Лыска хвостовика (15,88) (16,88) (19,50) ISO DIN 12164-1 69893 G 2,5 (<3mkmJ 25000 ЧрУ мин'1 Х-, HSC bGaranr Термозажимные патроны 4,5° - IS012164-1 (DIN 69893-1) Высокожаропрочная сталь. Встроенная регулировка длины инструмента, диапазон регулировки 10 мм. Разм. 3-5 для твёрдых сплавов, от разм. 6 для HSS и НМ. Все хвостовики с дополнительной финишной обработкой (низкие биения ). С отверстием для чипа хранения данных. GARANT: - внутренние поверхности HSK обработанные. Применение: Для зажимания фрез и свёрл с цилиндрическим хвостовиком с допуском h6. Подходит для индуктивных, контактных и горячевоздушных приборов для термозажима. Специальные принадлежности: Трубка для СОЖ № 309880,торцовый ключ № 309890, удлинители для термозажимных патронов № 302410 - 302416. Приборы для термозажима № 354200-304755. Форма 1 А 307950 f г £ D Da Di- 4°30 0 зажимания D, мм 3 i 4 1 5 1 6 в ю I 12 I 16 £307950 HSK-A 40 228,31 228,31 228,31 188,02 188,02 188,02 188,02 - £308028 Термозажимной патрон HSK-E40 206,98 206,98 206,98 206,98 206,98 £308030 HSK-E40 225,15 225,15 225,15 192,76 192,76 192,76 192,76 - Размер A (30 7950,30 8030) мм 60 60 60 80 80 80 90 - РазмерА (308028) мм 60 60 60 60 60 00 мм 17 17 17 27 27 32 32 32 0O2 мм 12 12 12 21 21 24 24 24 795 Зажимной винт обеспечивает надёжную фиксацию фрезы в патроне. Подвижная сферическая головка подгоняется к зажимной поверхности.
