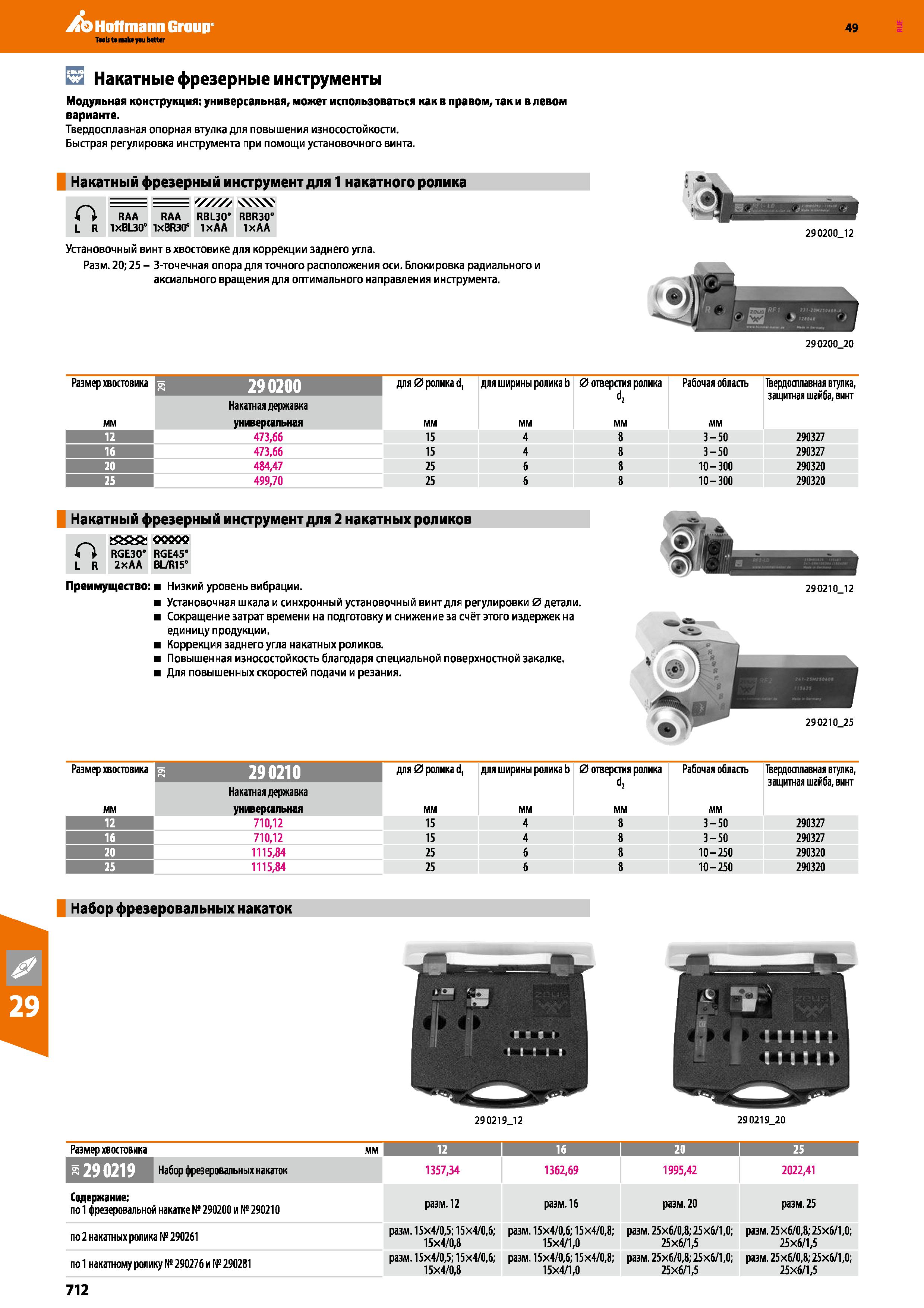

712 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.712

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 712 0712 Lab2u

Hoffmann Group 49 Накатные фрезерные инструменты Модульная конструкция: универсальная, может использоваться как в правом, так и в левом варианте. Твердосплавная опорная втулка для повышения износостойкости. Быстрая регулировка инструмента при помощи установочного винта. о L R RAA 1xBL30° RAA 1XBR30” RBL30" IxAA RBR30" IxAA 290200J2 Установочный винт в хвостовике для коррекции заднего угла. Разм. 20; 25 - 3-точечная опора для точного расположения оси. Блокировка радиального и аксиального вращения для оптимального направления инструмента. 290200 20 Размер хвостовика 29 0200 для 0 ролика d, для ширины ролика b 0 отверстия ролика Рабочая область Твердошлавная втулка, защитная шайба, винт Накатная державка мм универсальная мм 12 473,66 15 4 8 3-50 290327 16 473,66 15 4 8 3-50 290327 20 484,47 25 6 8 10-300 290320 25 499,70 25 6 8 10-300 290320 Накатный фрезерный инструмент для 2 накатных роликов О &&& соеоо RGE30" RGE45" L R 2хАА BL R15” да Преимущество: Низкий уровень вибрации. Установочная шкала и синхронный установочный винт для регулировки 0 детали. Сокращение затрат времени на подготовку и снижение за счёт этого издержек на единицу продукции. Коррекция заднего угла накатных роликов. Повышенная износостойкость благодаря специальной поверхностной закалке. Для повышенных скоростей подачи и резания. 290210 12 Размер хвостовика 290210 для 0 ролика d, для ширины ролика b 0 отверстия ролика Рабочая область Твердошлавная втулка, защитная шайба, винт Накатная державка мм универсальная мм 12 710,12 15 4 8 3-50 290327 16 710,12 15 4 8 3-50 290327 20 1115,84 25 6 8 10-250 290320 25 1115,84 25 б 8 10-250 290320 290210 25 Набор фрезеровальных накаток 290219J2 29 0219 20 Размер хвостовика мм 12 I 16 20 1 25 I 291 KJ Набор фрезеровальных накаток 1357,34 1362,69 1995,42 2022,41 Содержание; по 1 фрезеровальной накатке № 290200 и № 290210 разм. 12 разм. 16 разм. 20 разм. 25 по 2 накатных ролика № 290261 разм. 15x4 0,5; 15x4 0,6; 15x4 0,8 разм. 15x4 0,6; 15x4 0,8; 15x4 1,0 разм. 25x6 0,8; 25x6 1,0; 25x6 1,5 разм. 25x6 0,8; 25x6 1,0; 25x6 1,5 по 1 накатному ролику № 290276 и № 290281 разм. 15x4 0,5; 15x4 0,6; 15x4 0,8 разм. 15x4 0,6; 15x4 0,8; 15x4 1,0 разм. 25x6 0,8; 25x6 1,0; 25x6 1,5 разм. 25x6 0,8; 25x6 1,0; 25x6 1,5 712
