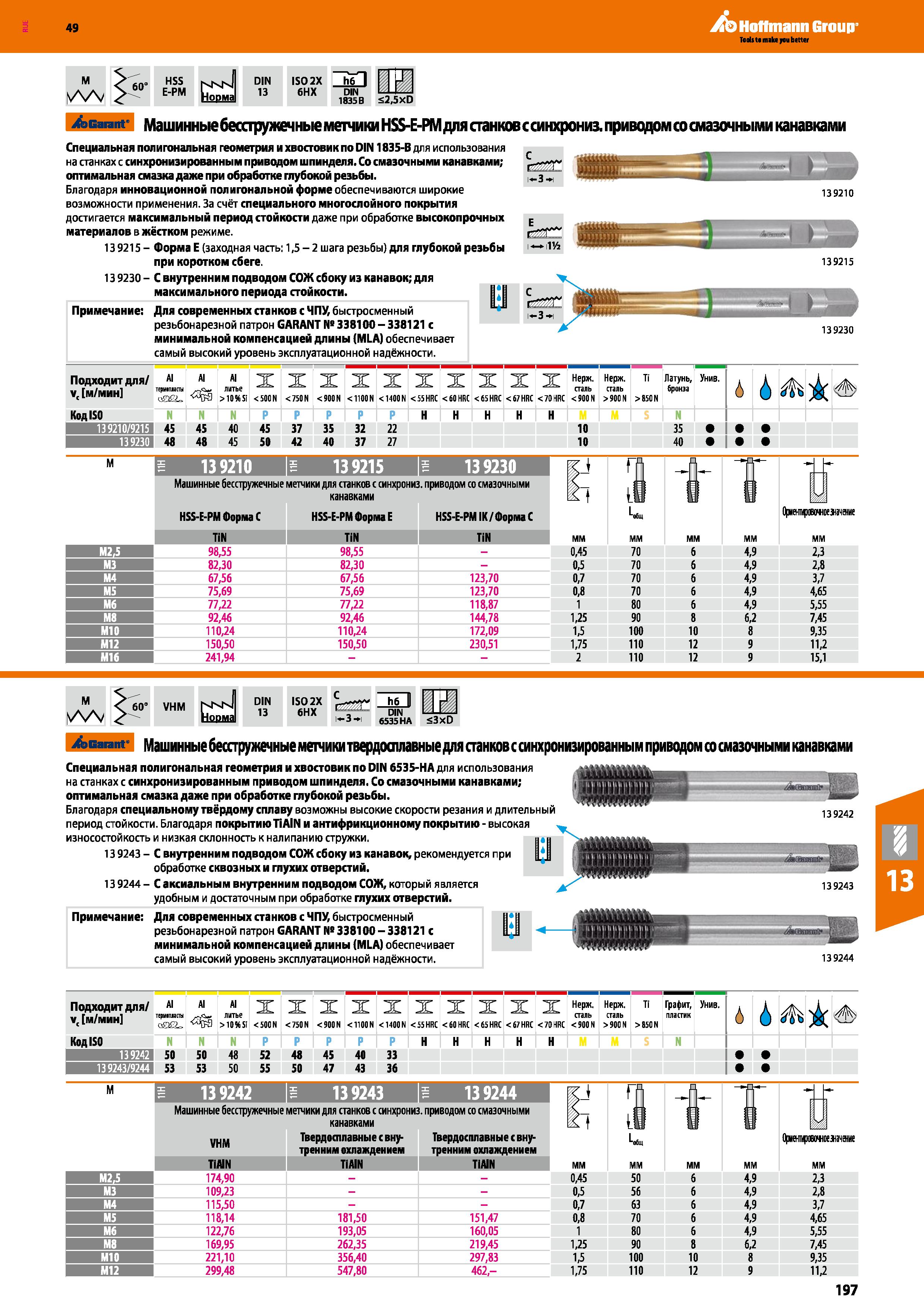

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 197 0197 Lab2u

Hoffmann Group lA V 60° HSS E-PM nknI Норма DIN 13 ISO 2X h6 I 6HX DIN 1835 В <2,5xD b Garant Машинные бесстружечные метчики HSS-E-PM для станков с синхрониз, приводом со смазочными канавками Специальная полигональная геометрия и хвостовик по DIN 1835-В для использования на станках с синхронизированным приводом шпинделя. Со смазочными канавками; оптимальная смазка даже при обработке глубокой резьбы. Благодаря инновационной полигональной форме обеспечиваются широкие возможности применения. За счёт специального многослойного покрытия достигается максимальный период стойкости даже при обработке высокопрочных материалов в жёстком режиме. 139215 - Форма Е (заходная часть: 1,5-2 шага резьбы) для глубокой резьбы при коротком сбеге. 13 9230 - С внутренним подводом СОЖ сбоку из канавок; для максимального периода стойкости. II II Сг Г i-3-i 139210 Г У —116 1 Примечание: Для современных станков с ЧПУ, быстросменный резьбонарезной патрон GARANT №338100-338121 с минимальной компенсацией длины (MLA) обеспечивает самый высокий уровень эксплуатационной надёжности. Подходит для Vc м/мин А тершпипы Al литье > 10% 51 X < 500 N X < 750 N X < 900 N X < 1100 N X <1400 N X < 55 HRC X <60 НАС Код ISO N лп N Р Р н Н 139210 9215 45 45 40 45 37 35 32 22 139230 48 48 45 50 42 40 37 27 139230 Х'тГ Нерж. Нерж. гтапь. гтэп . сталь сталь ю ю Латунь, Унив. бронза N 35 40 139210 i 139215 i 139230 h kitiu t 1 Машинные бесстружечные метчики для станков с синхрониз. приводом со смазочными канавками HSS-E-PM Форма С HSS-E-PM Форма Е HSS-E-PMIK ФормаС TiN TiN TiN MM 98,55 98,55 - 0,45 70 6 4,9 82,30 82,30 - 0,5 70 6 4,9 67,56 67,56 123,70 0,7 70 6 4,9 75,69 75,69 123,70 0,8 70 6 4,9 77,22 77,22 118,87 1 80 6 4,9 92,46 92,46 144,78 1,25 90 8 6,2 110,24 110,24 172,09 1,5 100 10 8 150,50 150,50 230,51 1,75 110 12 9 241,94 - - 2 110 12 9 ОрпфовмсяачсниЕ мм 2,3 2,8 3,7 4,65 5,55 7,45 9,35 11,2 15,1 DIN 13 ls°2xx aST h6 II , DIN -3- 6535 HA s <3xD iGarant Машинные бесстружечные метчики твердосплавные для станков с синхронизированным приводом со смазочными канавками Специальная полигональная геометрия и хвостовик по DIN 6535-НА для использования на станках с синхронизированным приводом шпинделя. Со смазочными канавками; оптимальная смазка даже при обработке глубокой резьбы. Благодаря специальному твёрдому сплаву возможны высокие скорости резания и длительный период стойкости. Благодаря покрытию TiAIN и антифрикционному покрытию - высокая износостойкость и низкая склонность к налипанию стружки. 13 9243 - С внутренним подводом СОЖ сбоку из канавок, рекомендуется при обработке сквозных и глухих отверстий. 13 9244 - С аксиальным внутренним подводом СОЖ, который является удобным и достаточным при обработке глухих отверстий. Примечание: Для современных станков с ЧПУ, быстросменный резьбонарезной патрон GARANT №338100-338121 с минимальной компенсацией длины (MLA) обеспечивает самый высокий уровень эксплуатационной надёжности. 139242 139243 139244 Подходит для Vc м/мин Al термшнпы qSQ£L, Al литье >10 Si X < 500 N X < 750 N X < 900 N X < 1100 N X <1400 N X <55 HRC X <60 HRC X <65 HRC X <67 HRC X <70 HRC Нержавеющая сталь <900 N Нержавеющая сталь >900 N Ti Графит, пластик >S50N Унив. 6 i Код ISO N P H S 1 N 1 139242 50 50 48 52 48 45 40 33 139243 9244 53 53 50 55 50 47 43 36 1= 13 9242 i 139243 = 139244 Машинные бесстружечные метчики для станков с синхрониз. приводом со смазочными канавками VHM Твердосплавные с вну- Твердосплавные с вну- тренним охлаждением тренним охлаждением TiAIN 174,90 - - 109,23 - - 115,50 - - 118,14 181,50 151,47 122,76 193,05 160,05 169,95 262,35 219,45 221,10 356,40 297,83 299,48 547,80 462,- 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75 мм 6 б б б б 8 10 12 мм 4.9 4.9 4.9 4.9 4.9 6,2 Орпфотшямк мм 2,3 2,8 3,7 4,65 5,55 7,45 9,35 11,2 197
