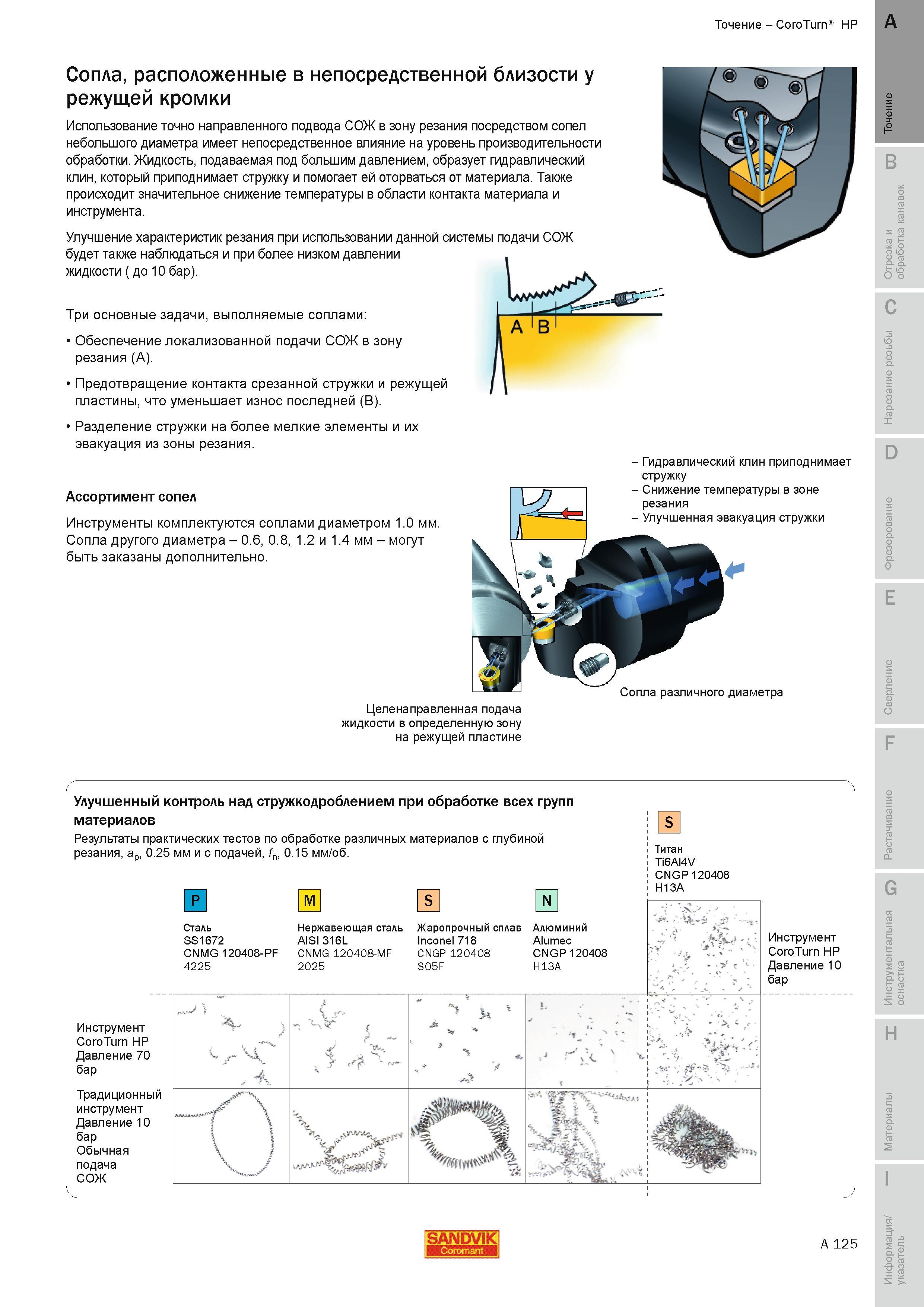

Сопла расположенные в непосредственной близости у режущей кромки Использование точно направленного подвода СОЖ в зону резания посредством сопел небольшого диаметра имеет непосредственное влияние на уровень производительности обработки. Жидкость подаваемая под большим давлением образует гидравлический клин который приподнимает стружку и помогает ей оторваться от материала. Также происходит значительное снижение температуры в области контакта материала и инструмента. Улучшение характеристик резания при использовании данной системы подачи СОЖ будет также наблюдаться и при более низком давлении жидкости ( до 10 бар). Три основные задачи выполняемые соплами Обеспечение локализованной подачи СОЖ в зону резания (A). Предотвращение контакта срезанной стружки и режущей пластины что уменьшает износ последней (B). Разделение стружки на более мелкие элементы и их эвакуация из зоны резания. Ассортимент сопел Инструменты комплектуются соплами диаметром 1.0 мм. Сопла другого диаметра - 0.6 0.8 1.2 и 1.4 мм - могут быть заказаны дополнительно. Гидравлический клин приподнимает стружку Снижение температуры в зоне резания Улучшенная эвакуация стружки Сопла различного диаметра Целенаправленная подача жидкости в определенную зону на режущей пластине Улучшенный контроль над стружкодроблением при обработке всех групп материалов Результаты практических тестов по обработке различных материалов с глубиной резания ap 0.25 мм и с подачей fn 0.15 мм/об. М S N S Сталь SS1672 CNMG 120408-PF 4225 Нержавеющая сталь Жаропрочный сплав Алюминий AISI 316L Inconel 718 Alumec CNMG 120408-MF CNGP 120408 CNGP 120408 2025 S05F H13A Инструмент CoroTurn HP Давление 70 бар Традиционный инструмент Давление 10 бар Обычная подача СОЖ "4'K. A. "4 -T % jr.Wtj. i I Титан Ti6Al4V CNGP 120408 H13A '-x..' x v - У с Инструмент CoroTurn HP Давление 10 бар p SANDVIK A 125 Точение CoroTurn HP
