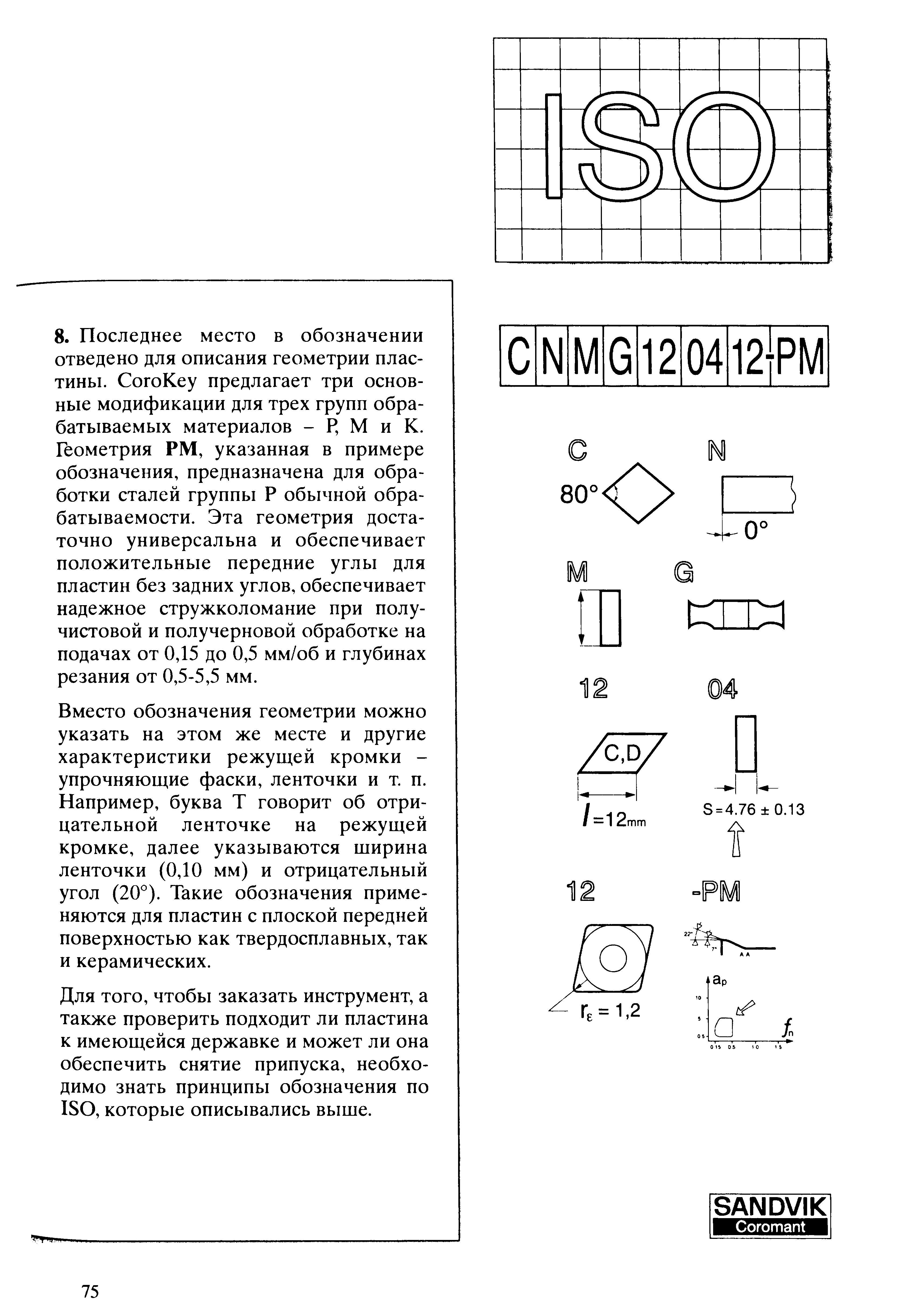

Система обозначения сменных режущих пластин по ISO Часть 4 Последнее место в обозначении отведено для описания геометрии передней поверхности пластины (стружколома) СогоКеу предлагает три основные модификации для трех групп обрабатываемых материалов - Р М и К. Геометрия РМ указанная в примере обозначения предназначена для обработки сталей группы Р обычной обрабатываемости. Эта геометрия достаточно универсальна и обеспечивает положительные передние углы для пластин без задних углов обеспечивает надежное стружколомание при полу-чистовой и получерновой обработке на подачах от 0Д5 до 05 мм/об и глубинах резания от 05-55 мм. Вместо обозначения геометрии можно указать на этом же месте и другие характеристики режущей кромки -упрочняющие фаски ленточки и т. п. Например буква Т говорит об отрицательной ленточке на режущей кромке далее указываются ширина ленточки (010 мм) и отрицательный угол (20). Такие обозначения применяются для пластин с плоской передней поверхностью как твердосплавных так и керамических. Для того чтобы заказать инструмент а также проверить подходит ли пластина к имеющейся державке и может ли она обеспечить снятие припуска необходимо знать принципы обозначения по ISO которые описывались выше. с N М G 12 04 12РМ 0( Ш ИИ 7 О I12г S 4.76 0.13 О - г. 12 аР а о 0 is 05 Ю 1 S SANDVIK Coromant 75
