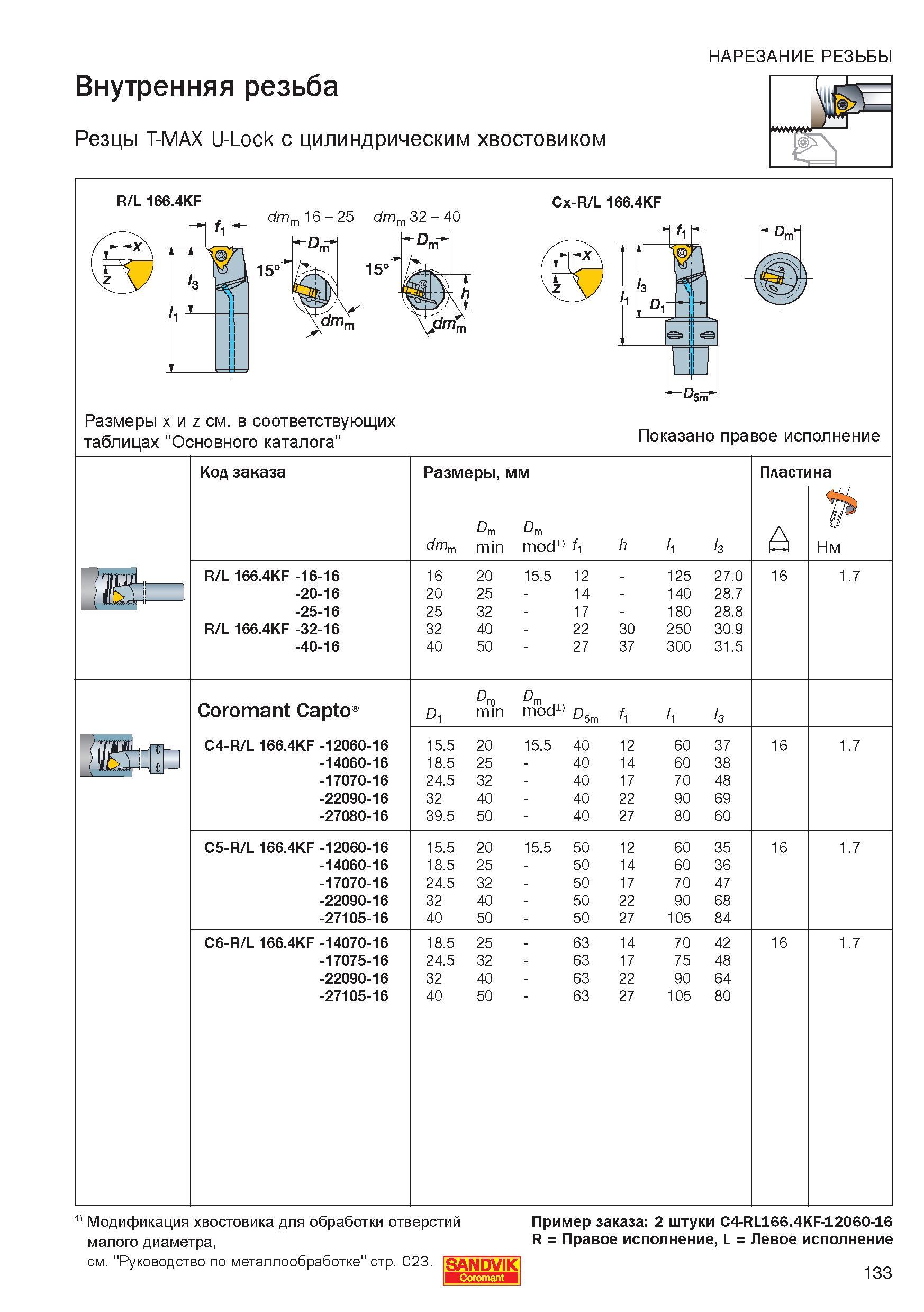

Общий вид, размерные характеристики и обозначение токарных резьбовых резцов Sandvik T-MAX U-Lock с цилиндрическим хвостовиком и разъемом Capto Показано правое исполнение металлорежущего инструмента Код заказа Размеры, мм dmm , n еры, D' min Dm mod1) f1 h h h & > Нм R/L 166.4KF -16-16 16 20 15.5 12 - 125 27.0 16 1.7 -20-16 20 25 - 14 - 140 28.7 -25-16 25 32 - 17 - 180 28.8 R/L 166.4KF -32-16 32 40 - 22 30 250 30.9 -40-16 40 50 - 27 37 300 31.5 Coromant Capto Di Dm min mmD o 1 D5m f1 l1 h C4-R/L 166.4KF -12060-16 15.5 20 15.5 40 12 60 37 16 1.7 -14060-16 18.5 25 - 40 14 60 38 -17070-16 24.5 32 - 40 17 70 48 -22090-16 32 40 - 40 22 90 69 -27080-16 39.5 50 - 40 27 80 60 C5-R/L 166.4KF -12060-16 15.5 20 15.5 50 12 60 35 16 1.7 -14060-16 18.5 25 - 50 14 60 36 -17070-16 24.5 32 - 50 17 70 47 -22090-16 32 40 - 50 22 90 68 -27105-16 40 50 - 50 27 105 84 Пластина № C6-R/L 166.4KF -14070-16 18.5 25 - 63 14 70 42 16 1.7 -17075-16 24.5 32 - 63 17 75 48 -22090-16 32 40 - 63 22 90 64 -27105-16 40 50 - 63 27 105 80 11 Модификация хвостовика для обработки отверстий малого диаметра, см. "Руководство по металлообработке" стр. C23. SANDVIK Пример заказа 2 штуки C4-RL166.4KF-12060-16 R Правое исполнение, L Левое исполнение 133 НАРЕЗАНИЕ РЕЗЬБЫ Внутренняя резьба Е= R/L 166.4KF Cx-R/L 166.4KF 1 D, Размеры в соответствующих таблицах Основного каталога
