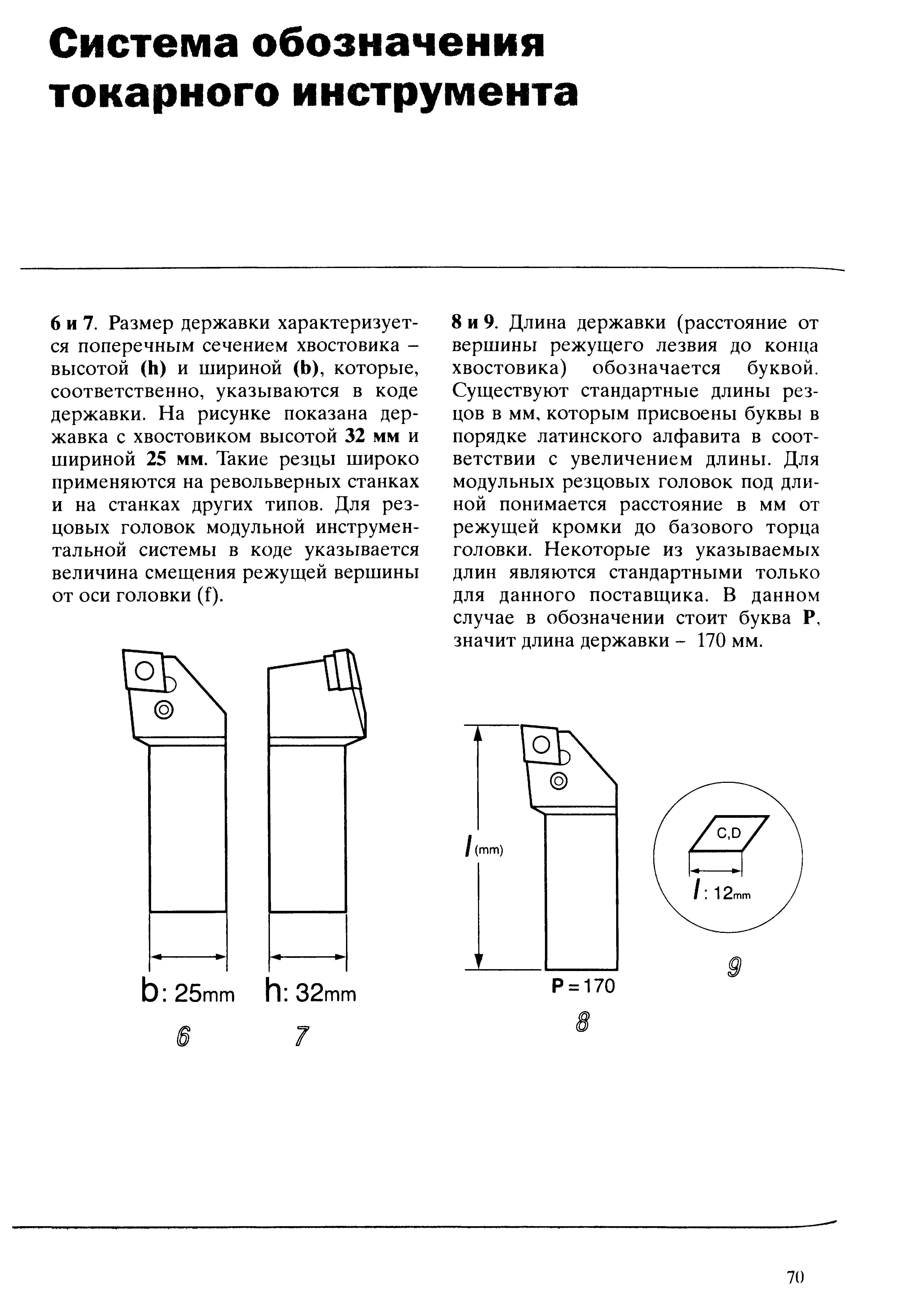

Обозначение токарного резца со сменными режущими пластинами по ISO Часть 3 Размер державки характеризуется поперечным сечением хвостовика высотой (h) и шириной которые соответственно указываются в коде державки. На рисунке показана державка с хвостовиком высотой 32 мм и шириной 25 мм. Такие резцы широко применяются на револьверных станках и на станках других типов. Для резцовых головок модульной инструментальной системы в коде указывается величина смещения режущей вершины от оси головки (f). 8 и 9. Длина державки (расстояние от вершины режущего лезвия до конца хвостовика) обозначается буквой. Существуют стандартные длины резцов в мм которым присвоены буквы в порядке латинского алфавита в соответствии с увеличением длины. Для модульных резцовых головок под длиной понимается расстояние в мм от режущей кромки до базового торца головки. Некоторые из указываемых длин являются стандартными только для данного поставщика. В данном случае в обозначении стоит буква Р значит длина державки - 170 мм. Ь:25mm h 32mm 70 Система обозначения токарного инструмента
