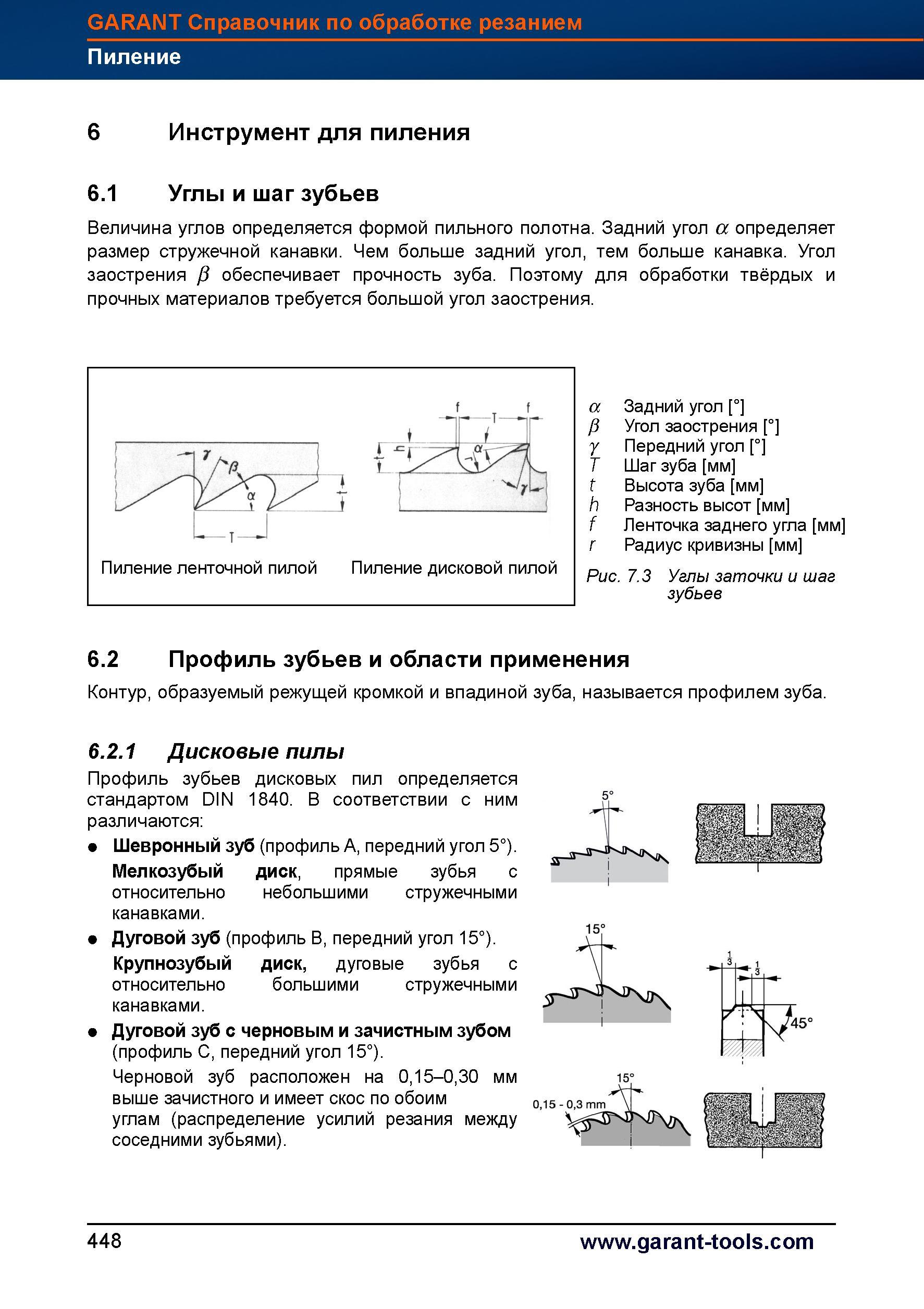

Металлорежущий инструмент для пиления Углы и шаг зубьев Величина углов определяется формой пильного полотна. Задний угол а определяет размер стружечной канавки. Чем больше задний угол, тем больше канавка. Угол заострения в обеспечивает прочность зуба. Поэтому для обработки твёрдых и прочных материалов требуется большой угол заострения. а Задний угол ° в Угол заострения ° Y Передний угол ° T Шаг зуба мм t Высота зуба мм h Разность высот мм f Ленточка заднего угла мм r Радиус кривизны мм Рис. 7.3 Углы заточки и шаг зубьев 6.2 Профиль зубьев и области применения Контур, образуемый режущей кромкой и впадиной зуба, называется профилем зуба. 6.2.1 Дисковые пилы Профиль зубьев дисковых пил определяется стандартом DIN 1840. В соответствии с ним различаются Шевронный зуб (профиль A, передний угол 5°). Мелкозубый диск, прямые зубья с относительно небольшими стружечными канавками. Дуговой зуб (профиль B, передний угол 15°). Крупнозубый диск, дуговые зубья с относительно большими стружечными канавками. Дуговой зуб с черновым и зачистным зубом (профиль C, передний угол 15°). Черновой зуб расположен на 0,15-0,30 мм выше зачистного и имеет скос по обоим углам (распределение усилий резания между соседними зубьями). 448 GARANT Справочник по обработке резанием Пиление 6
