Ленточные пилы Garant Hoffmann по металлу Информация Закрепление заготовки Закреплять материал следует таким образом, чтобы при перемещени

Ленточные пилы Garant Hoffmann по металлу Информация Закрепление заготовки Закреплять материал следует таким образом, чтобы при перемещени

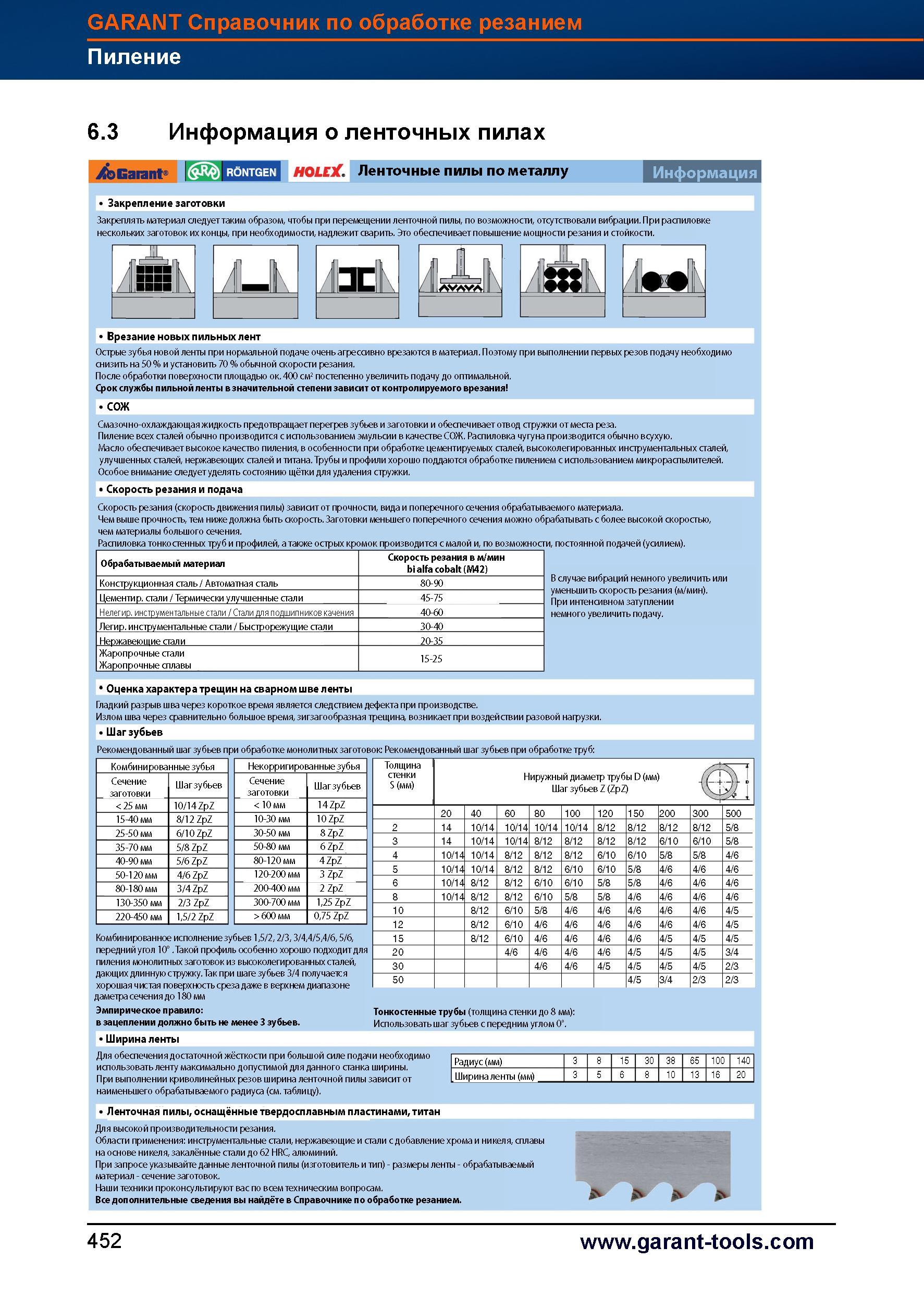

Ленточные пилы Garant Hoffmann по металлу Информация Закрепление заготовки Закреплять материал следует таким образом, чтобы при перемещении ленточной пилы, по возможности, отсутствовали вибрации. При распиловке нескольких заготовок их концы, при необходимости, надлежит сварить. Это обеспечивает повышение мощности резания и стойкости. А 1" А. JadL 41J 1 К ILaVavaI Врезание новых пильных лент Острые зубья новой ленты при нормальной подаче очень агрессивно врезаются в материал. Поэтому при выполнении первых резов подачу необходимо снизить на 50 % и установить 70 % обычной скорости резания. После обработки поверхности площадью ок. 400 см2 постепенно увеличить подачу до оптимальной. Срок службы пильной ленты в значительной степени зависит от контролируемого врезания СОЖ Смазочно-охлаждающая жидкость предотвращает перегрев зубьев и заготовки и обеспечивает отвод стружки от места реза. Пиление всех сталей обычно производится с использованием эмульсии в качестве СОЖ. Распиловка чугуна производится обычно всухую. Масло обеспечивает высокое качество пиления, в особенности при обработке цементируемых сталей, высоколегированных инструментальных сталей, улучшенных сталей, нержавеющих сталей и титана. Трубы и профили хорошо поддаются обработке пилением с использованием микрораспылителей. Особое внимание следует уделять состоянию щётки для удаления стружки. Скорость резания и подача Скорость резания (скорость движения пилы) зависит от прочности, вида и поперечного сечения обрабатываемого материала. Чем выше прочность, тем ниже должна быть скорость. Заготовки меньшего поперечного сечения можно обрабатывать с более высокой скоростью, чем материалы большого сечения. Распиловка тонкостенных труб и профилей, а также острых кромок производится с малой и, по возможности, постоянной подачей (усилием). Обрабатываемый материал Скорость резания в м/мин bi alfa cobalt (M42) Конструкционная сталь / Автоматная сталь 80-90 Цементир. стали / Термически улучшенные стали 45-75 Нелегир. инструментальные стали / Стали для подшипников качения 40-60 Легир. инструментальные стали / Быстрорежущие стали 30-40 Нержавеющие стали 20-35 Жаропрочные стали Жаропрочные сплавы 15-25 В случае вибраций немного увеличить или уменьшить скорость резания (м/мин). При интенсивном затуплении немного увеличить подачу. Оценка характера трещин на сварном шве ленты Гладкий разрыв шва через короткое время является следствием дефекта при производстве. Излом шва через сравнительно большое время, зигзагообразная трещина, возникает при воздействии разовой нагрузки. о Шаг зубьев Рекомендованный шаг зубьев при обработке монолитных заготовок Рекомендованный шаг зубьев при обработке труб Комбинированные зубья Некорригированные зубья Сечение заготовки Шаг зубьев Сечение заготовки Шаг зубьев 25 мм 10/14 ZpZ 10 мм 14 ZpZ 15-40 мм 8/12 ZpZ 10-30 мм 10 ZpZ 25-50 мм 6/10 ZpZ 30-50 мм 8 ZpZ 35-70 мм 5/8 ZpZ 50-80 мм 6 ZpZ 40-90 мм 5/6 ZpZ 80-120 мм 4 ZpZ 50-120 мм 4/6 ZpZ 120-200 мм 3 ZpZ 80-180 мм 3/4 ZpZ 200-400 мм 2 ZpZ 130-350 мм 2/3 ZpZ 300-700 мм 1,25 ZpZ 220-450 мм 1,5/2 ZpZ > 600 мм 0,75 ZpZ Комбинированное исполнение зубьев 1,5/2, 2/3, 3/4,4/5,4/6, 5/6, передний угол 10° . Такой профиль особенно хорошо подходит для пиления монолитных заготовок из высоколегированных сталей, дающих длинную стружку. Так при шаге зубьев 3/4 получается Толщина стенки S (мм) Ниружный диаметр трубы D (мм) . ( Шаг зубьев Z (ZpZ) , 20 40 60 80 100 120 150 200 300 500 2 14 10/14 10/14 10/14 10/14 8/12 8/12 8/12 8/12 5/8 3 14 10/14 10/14 8/12 8/12 8/12 8/12 6/10 6/10 5/8 4 10/14 10/14 8/12 8/12 8/12 6/10 6/10 5/8 5/8 4/6 5 10/14 10/14 8/12 8/12 6/10 6/10 5/8 4/6 4/6 4/6 6 10/14 8/12 8/12 6/10 6/10 5/8 5/8 4/6 4/6 4/6 8 10/14 8/12 8/12 6/10 5/8 5/8 4/6 4/6 4/6 4/6 10 8/12 6/10 5/8 4/6 4/6 4/6 4/6 4/6 4/5 12 8/12 6/10 4/6 4/6 4/6 4/6 4/6 4/6 4/5 15 8/12 6/10 4/6 4/6 4/6 4/6 4/5 4/5 4/5 20 4/6 4/6 4/6 4/6 4/5 4/5 4/5 3/4 30 4/6 4/6 4/5 4/5 4/5 4/5 2/3 50 4/5 3/4 2/3 2/3 Эмпирическое правило в зацеплении должно быть не менее 3 зубьев. Тонкостенные трубы (толщина стенки до 8 мм) Использовать шаг зубьев с передним углом 0°. Ширина ленты Для обеспечения достаточной жёсткости при большой силе подачи необходимо использовать ленту максимально допустимой для данного станка ширины. При выполнении криволинейных резов ширина ленточной пилы зависит от наименьшего обрабатываемого радиуса (см. таблицу). Радиус (мм) 15 30 38 65 100 140 Ширина ленты (мм) 6 10 13 16 20 Ленточная пилы, оснащённые твердосплавным пластинами, титан Для высокой производительности резания. Области применения инструментальные стали, нержавеющие и стали с добавление хрома и никеля, сплавы на основе никеля, закалённые стали до 62 HRC, алюминий. При запросе указывайте данные ленточной пилы (изготовитель и тип) - размеры ленты - обрабатываемый материал - сечение заготовок. Наши техники проконсультируют вас по всем техническим вопросам. Все дополнительные сведения вы найдёте в Справочнике по обработке резанием. хорошая чис 1ая поверхноаь среза даже в верхнем диапазоне даметра сечения до 180 мм 452 GARANT Справочник по обработке резанием Пиление 6.3 Информация о ленточных пилах
