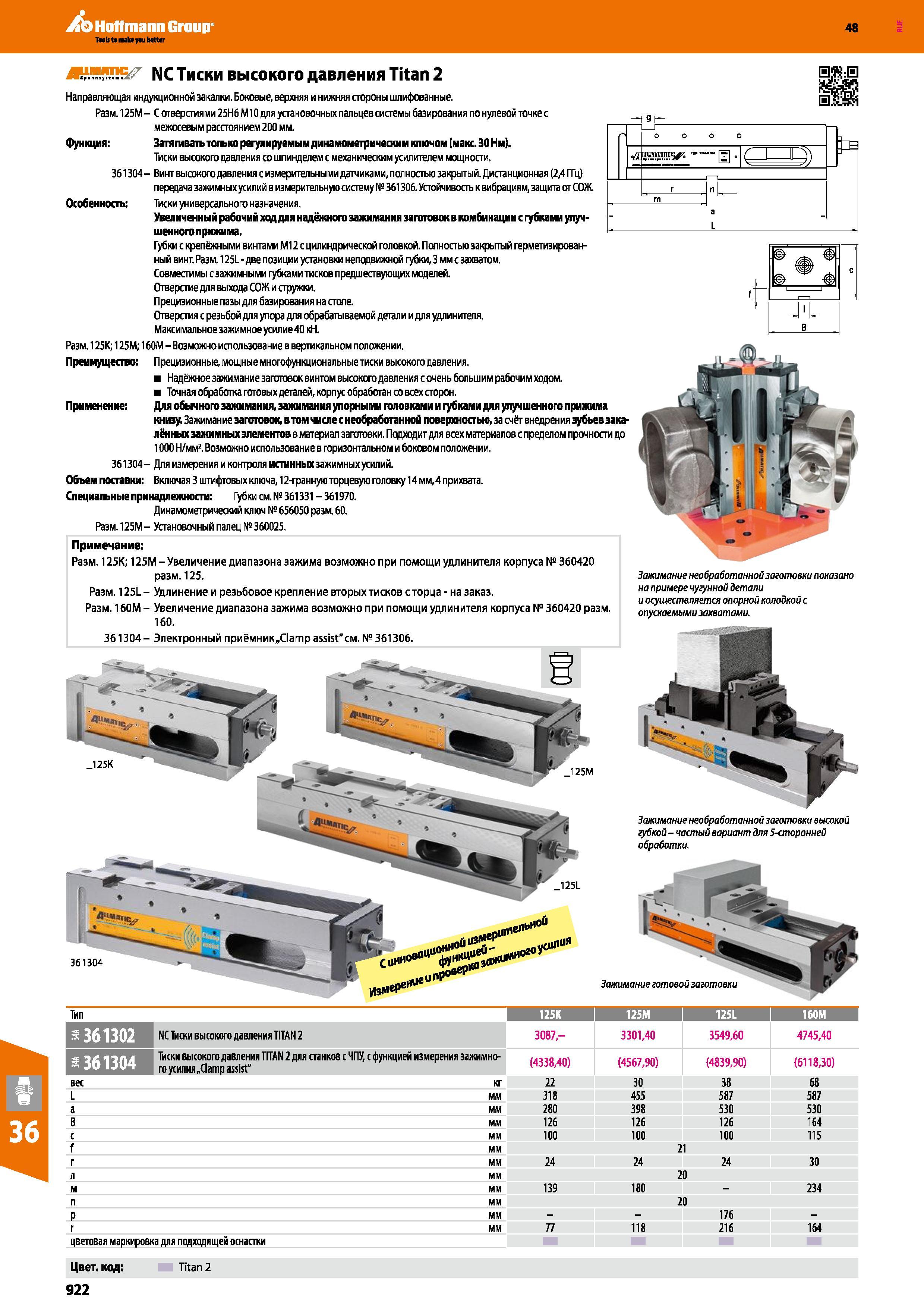

Тиски высокого давления ALLMATIC со шпинделем с механическим усилителем мощности Исполнение 361304 Винт высокого давления с измерительными датчиками,

Тиски высокого давления ALLMATIC со шпинделем с механическим усилителем мощности Исполнение 361304 Винт высокого давления с измерительными датчиками,

Тиски высокого давления ALLMATIC со шпинделем с механическим усилителем мощности Исполнение 361304 Винт высокого давления с измерительными датчиками, полностью закрытый. Дистанционная (2,4 ГГц) передача зажимных усилий в измерительную систему № 361306. Устойчивость к вибрациям, защита от СОЖ Особенность: Тиски универсального назначения. Увеличенный рабочий ход для надёжного зажимания заготовок в комбинации с губками улуч-шенногоприжима. Губки с крепёжными винтами М12 с цилиндрической головкой. Полностью закрытый герметизированный винт. Размер 125L - две позиции установки неподвижной губки, 3 мм с захватом. Совместимы с зажимными губками тисков предшествующих моделей. Отверстие для выхода СОЖ и стружки. Прецизионные пазы для базирования на столе. Отверстия с резьбой для упора для обрабатываемой детали и для удлинителя. Максимальное зажимное усилие 40 кН. Размер 125К; 125М; 160М - Возможно использование в вертикальном положении. Преимуществ: Прецизионные, мощные многофункциональные тиски высокого давления. Надёжное зажимание заготовок винтом высокого давления с очень большим рабочим ходом. Точная обработка готовых деталей, корпус обработан со всех сторон. Применение Для обычного зажимания, зажимания упорными головками и губками для улучшенного прижима книзу. Зажимание заготовок, в том числе с необработанной поверхностью, за счёт внедрения зубьев закалённых зажимных элементов в материал заготовки. Подходит для всех материалов с пределом прочности до 1000 Н/мм1. Возможно использование в горизонтальном и боковом положении. 361304- Для измерения и контроля исшнныхзажимныхусилий. Объем поставки: Включая 3 штифтовых ключа, 12-гранную торцевую головку 14 мм, 4 прихвата. Специальные принадлежности: Губки см. №361331 -361970. Динамометрический ключ № 656050 Размер 60. Размер 125М - Установочный палец № 360025. 361304 125М Зажимание необработанной заготовки высокой губкой - частый вариант для 5<торонней обработки. аш 1 КЧ пР ер1 гсилия Зажимание готовой заготовки Тип 1 125К 125М 1 125L 1 160М felC rl tji/j NC Тиски высокого давления TITAN 2 3087,- 3301,40 3549,60 4745,40 Тиски высокого давления TITAN 2 для панков с ЧПУ, с функцией измерения зажимно-го усилия „Clamp assist" (4338,40) (4567,90) (4839,90) (6118,30) вес кг 22 30 38 68 L мм 318 455 587 587 а мм 280 398 530 530 В мм 126 126 126 164 с мм 100 100 100 115 f мм 21 мм 24 24 24 30 мм 20 м мм 139 180 - 234 мм 20 е мм 176 - мм 77 118 216 164 цветовая маркировка для подходящей оснастки Цвет, код: Titan 2 922 Hoffmann Group 48 Примечание Размер 125K; 125M -Увеличение диапазона зажима возможно при помощи удлинителя корпуса № 360420 разм.125. Размер 125L - Удлинение и резьбовое крепление вторых тисков с торца - на заказ. Размер 160М- Увеличение диапазона зажима возможно при помощи удлинителя корпуса № 360420 Размер 160. 361304- Электронный приёмник„С1атрassist"см. № 361306. Зажимание необработанной заготовки показано на примере чугунной детали и осуществляется опорной колодкой с опускаемыми захватами. Направляющая индукционной закалки. Боковые, верхняя и нижняя стороны шлифованные. Размер 125М - С отверстиями 25Н6 М10 для установочных пальцев системы базирования по нулевой точке с межосевым расстоянием 200 мм. Функция: Затягивать только регулируемым динамометрическим ключом (макс. 30 Нм).
