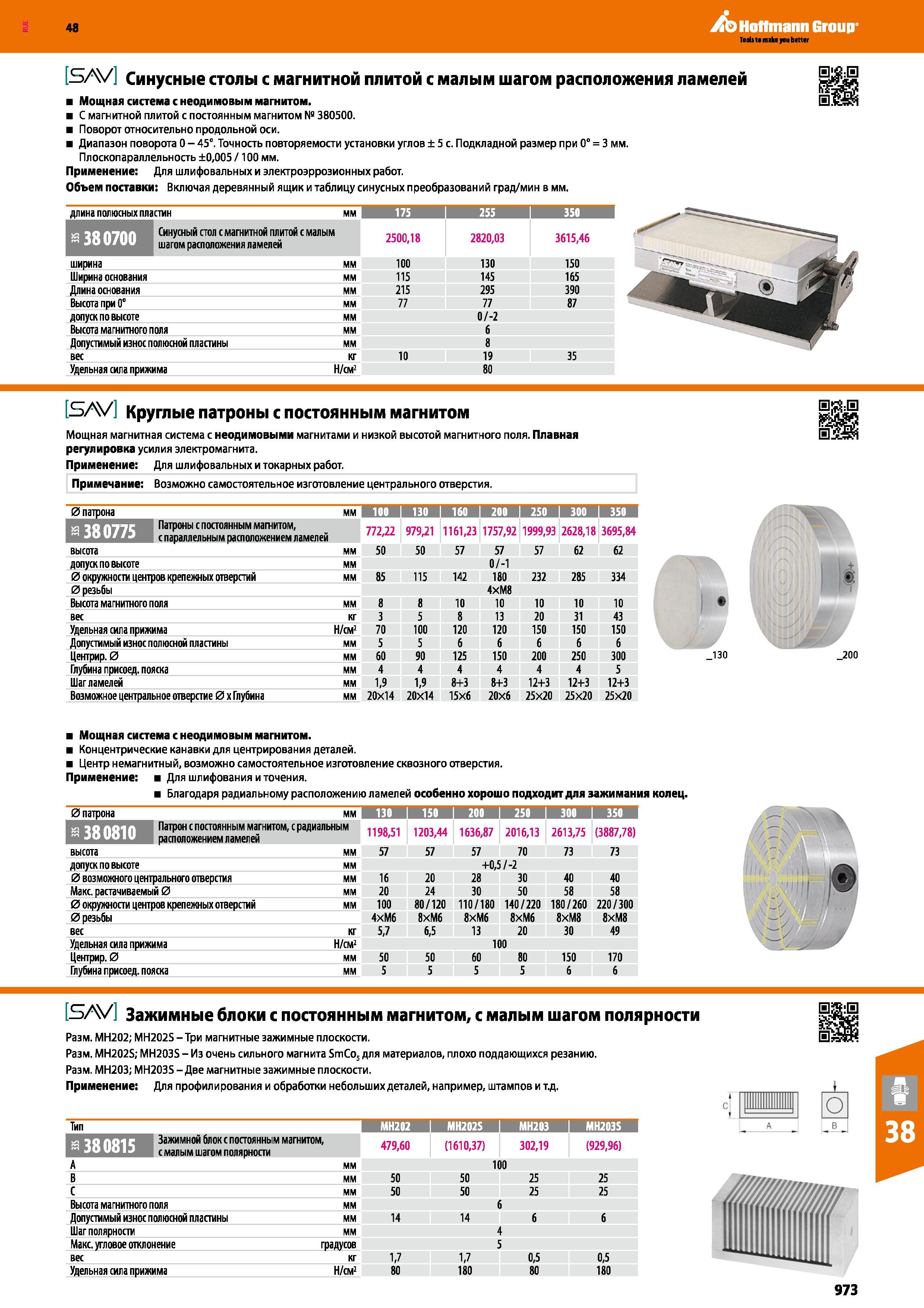

Синусные столы от Hoffmann Group с магнитной плитой с малым шагом расположения ламелей Особенности Мощная система с неодимовым магнитом. С магнитной плитой с постоянным магнитом № 380500. Поворот относительно продольной оси. Диапазон поворота 0 - 45°. Точность повторяемости установки углов ± 5 с. Подкладной размер при 0° = 3 мм. Плоскопараллельность ±0,005 /100 мм. Применение Для шлифовальных и электроэррозионных работ. Объем поставки: Включая деревянный ящик и таблицу синусных преобразований град/мин в мм. рш длина полюсных пластин мм 175 I 255 351 I Синусный стол с магнитной плитой с малым шагом расположения ламелей 2500,18 2820,03 3615,46 ширина мм 100 130 150 Ширина основания мм 115 145 165 Длина основания мм 215 295 390 Высота при 0° мм 77 77 87 допуск по высоте мм 0/-2 Высота магнитного поля мм Допустимый износ полюсной пластины мм 8 вес кг 10 19 35 Удельная сила прижима Н/см2 80 S/V Круглые патроны с постоянным магнитом Мощная магнитная система с неодимовыми магнитами и низкой высотой магнитного поля. Плавная регулировка усилия электромагнита. Применение Для шлифовальных и токарных работ. Примечание Возможно самостоятельное изготовление центрального отверстия. Патроны с постоянным матитом, с параллельным расположением ламелей 772,22 979,21 1161,23 1757,92 1999,93 2628,18 3695,84 высота мм 50 50 57 57 57 62 62 допуск по высоте мм 0/-1 0 окружности центров крепежных отверстий мм 85 115 142 180 232 285 334 Диаметр резьбы 4хМ8 Высота магнитного поля мм 8 8 10 10 10 10 10 вес кг 3 5 8 13 20 31 43 Удельная сила прижима Н/см2 70 100 120 120 150 150 150 Допустимый износ полюсной пластины мм 5 5 6 6 6 6 6 Центрир. 0 мм 60 90 125 150 200 250 300 Глубина присоед. пояска мм 4 4 4 4 4 4 5 Шаг ламелей мм 1,9 1,9 8+3 8+3 12+3 12+3 12+3 Возможное центральное отверстие 0 х Глубина мм 20x14 20X14 15x6 20x6 25X20 25X20 25x20 130 200 Мощная система с неодимовым магнитом. Концентрические канавки для центрирования деталей. Центр немагнитный, возможно самостоятельное изготовление сквозного отверстия. Применение Для шлифования и точения. Благодаря радиальному расположению ламелей особенно хорошо подходит для зажимания колец. 0 патрона мм 130 I 150 КН1 250 ШкШ 350 Патрон с постоянным магнитом, расположением ламелей с радиальным 1198,51 1203,44 1636,87 2016,13 2613,75 (3887,78) высота мм 57 57 57 70 73 73 допуск по высоте мм +0,5/-2 0 возможного центрального отверстия мм 16 20 28 30 40 40 Макс. растачиваемый 0 мм 20 24 30 50 58 58 0 окружности центров крепежных отверстий мм 100 80/120 110/180 140/220 180/260 220/300 Диаметр резьбы 4хМ6 8хМб 8хМ6 8хМ6 8хМ8 8хМ8 вес кг 5,7 6,5 13 20 30 49 Удельная сила прижима Н/см2 100 Центрир. 0 мм 50 50 60 80 150 170 Глубина присоед. пояска мм 5 5 5 5 6 6 S/V Зажимные блоки с постоянным магнитом, с малым шагом полярности Размер МН202; MH202S - Три магнитные зажимные плоскости. Размер MH202S; MH203S - Из очень сильного магнита SmCo5 для материалов, плохо поддающихся резанию. Размер МН203; MH203S - Две магнитные зажимные плоскости. Применение Для профилирования и обработки небольших деталей, например, штампов и т.д. Тип 1 МН202 I MH202S 1 МН203 I MH203S 1 Зажимной блок с постоянным магнитом, с малым шагом полярности 479,60 (1610,37) 302,19 (929,96) А мм 100 В мм 50 50 25 25 С мм 50 50 25 25 Высота магнитного поля мм 6 Допустимый износ полюсной пластины мм 14 14 6 6 Шаг полярности мм 4 Макс. угловое отклонение градусов 5 вес кг 1,7 1,7 0,5 0,5 Удельная сила прижима Н/см2 80 180 80 180
