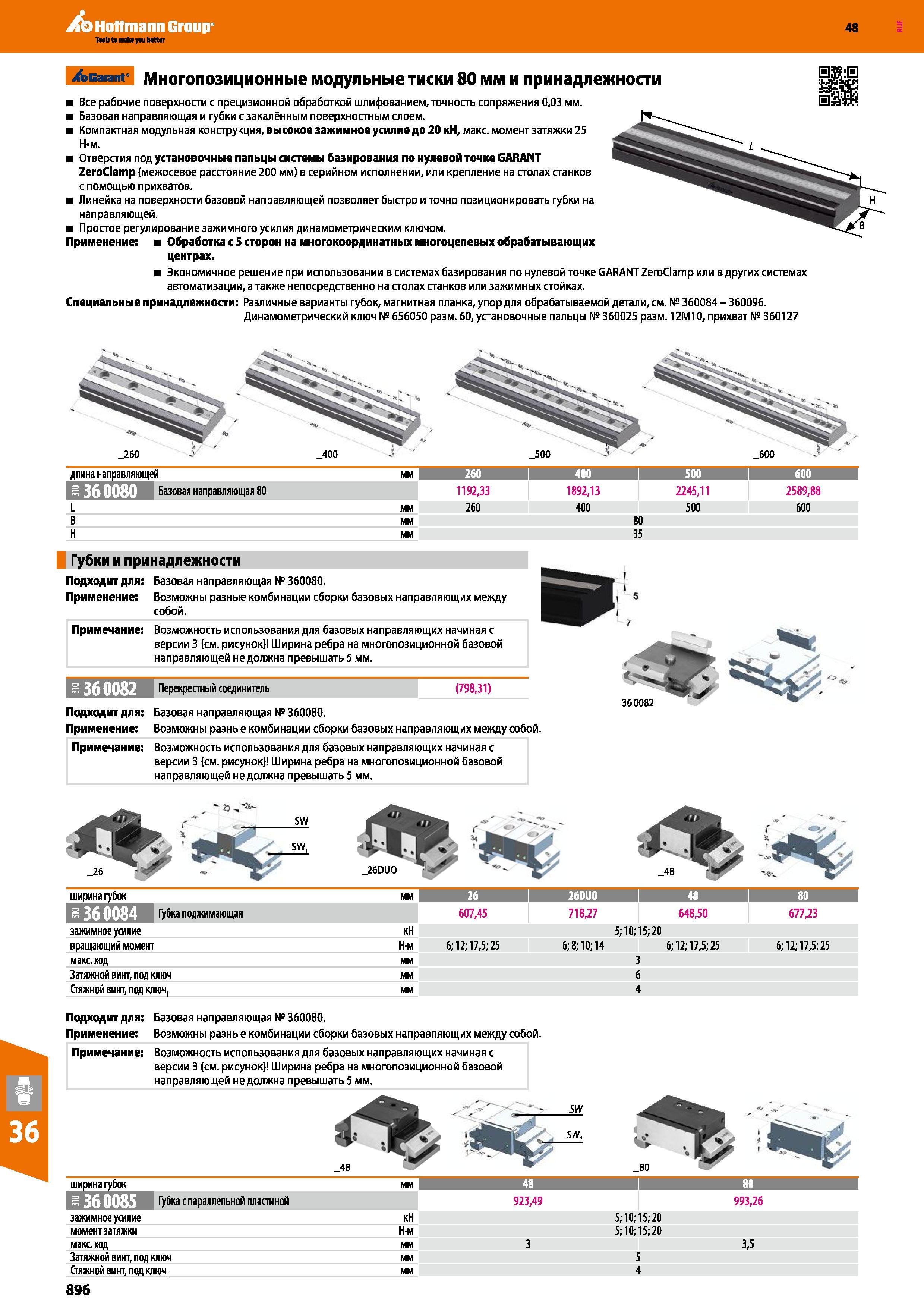

Многопозиционные модульные станочные тиски Garant Hoffmann Group 80 мм Принадлежности Особенности зажимного станочного приспособления из Германии Все рабочие поверхности с прецизионной обработкой шлифованием, точность сопряжения 0,03 мм. Базовая направляющая и губки с закалённым поверхностным слоем. Компактная модульная конструкция, высокое зажимное усилие до 20 кН, макс. момент затяжки 25 Н-м. Отверстия под установочные пальцы системы базирования по нулевой точке GARANT ZeroClamp (межосевое расстояние 200 мм) в серийном исполнении, или крепление на столах станков с помощью прихватов. Линейка на поверхности базовой направляющей позволяет быстро и точно позиционировать губки на направляющей. Простое регулирование зажимного усилия динамометрическим ключом. Применение Обработка с 5 сторон на многокоординатных многоцелевых обрабатывающих центрах. Экономичное решение при использовании в системах базирования по нулевой точке GARANT ZeroClamp или в других системах автоматизации, а также непосредственно на столах станков или зажимных стойках. Специальные принадлежности: Различные варианты губок, магнитная планка, упор для обрабатываемой детали, см. № 360084-360096. Динамометрический ключ №656050 Размер 60, установочные пальцы №360025 Размер 12М10, прихват № 360127 260 400 500 600 длина направляющей мм 260 I 400 I 500 I 600 1 Базовая направляющая 80 1192,33 1892,13 2245,11 2589,88 L мм 260 400 500 600 В мм 80 Н мм 35 Губки и принадлежности Подходит для: Базовая направляющая № 360080. Применение Возможны разные комбинации сборки базовых направляющих между собой. Примечание Возможность использования для базовых направляющих начиная с версии 3 (см. рисунок) Ширина ребра на многопозиционной базовой направляющей не должна превышать 5 мм. 360082 Перекрестный соединитель (798,31) Подходит для: Базовая направляющая № 360080. Применение Возможны разные комбинации сборки базовых направляющих между собой. Примечание Возможность использования для базовых направляющих начиная с версии 3 (см. рисунок) Ширина ребра на многопозиционной базовой направляющей не должна превышать 5 мм. 360082 26DUO ширина губок мм 26 I 26DU0 I 80 1 I 36 0084 607,45 718,27 648,50 677,23 зажимное усилие кН 5; 10; 15; 20 вращающий момент Н-м 6; 12; 17,5;25 6; 8; 10; 14 6; 12; 17,5; 25 6; 12; 17,5; 25 макс. ход мм 3 Затяжной винт, под ключ мм 6 Стяжной винт, под ключ, мм 4 Подходит для: Применение Примечание Базовая направляющая №360080. Возможны разные комбинации сборки базовых направляющих между собой. Возможность использования для базовых направляющих начиная с версии 3 (см. рисунок) Ширина ребра на многопозиционной базовой направляющей не должна превышать 5 мм. 48 ширина губок мм 48 1 80 S Htf.il ЬЕШ Губка с параллельной пластиной 923,49 993,26 зажимное усилие кН 5; 10; 15; 20 момент затяжки Нм 5; 10; 15; 20 макс. ход мм 3 3,5 Затяжной винт, под ключ мм 5 Стяжной винт, под ключ, мм 4 896
