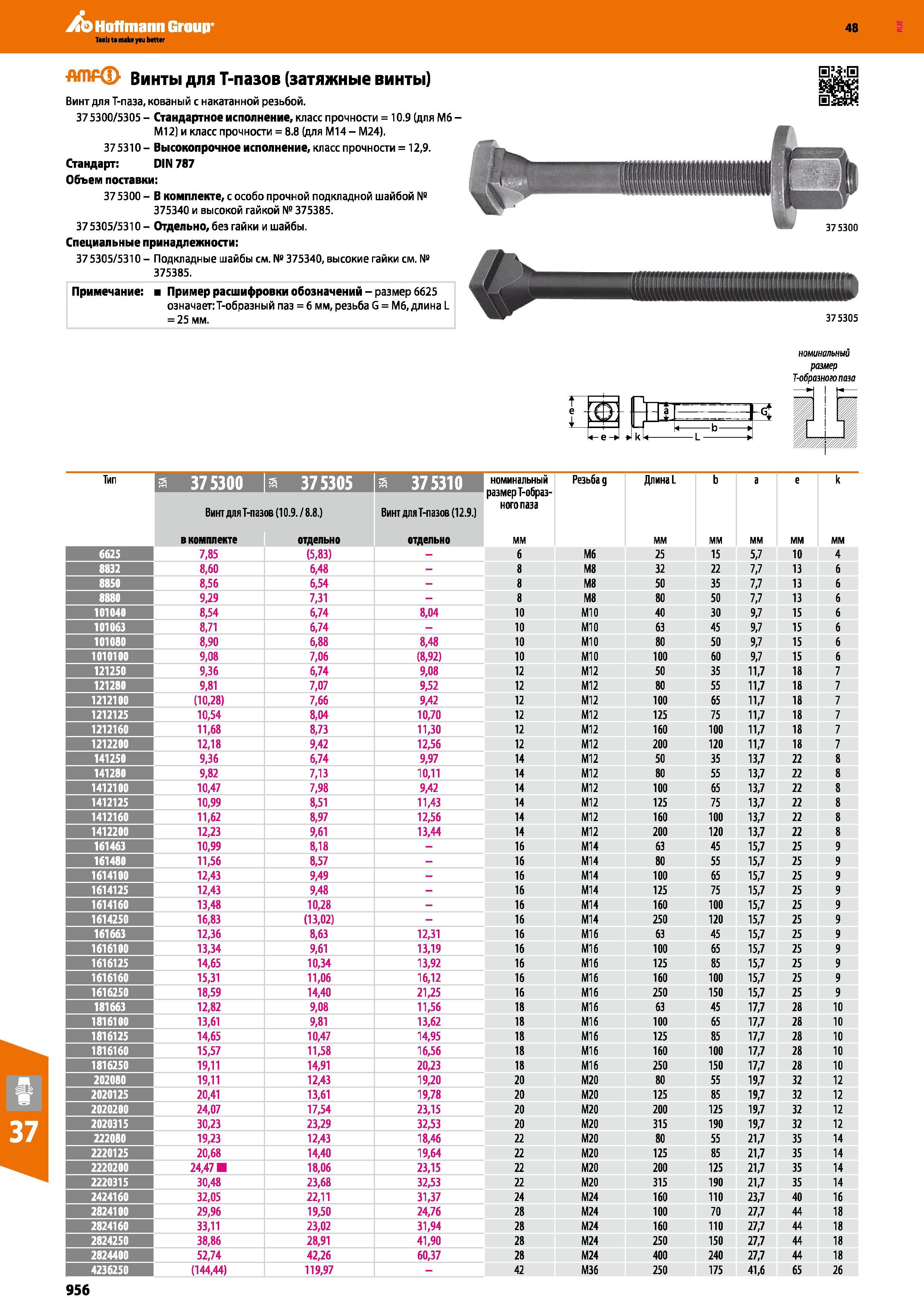

ЛЬ Hoffmann Group 48 Винты для Т-пазов (затяжные винты) Винт для Т-паза, кованый с накатанной резьбой. 375300/530S - Стандартное исполнение, класс прочности = 10.9 (для Мб -М12) и класс прочности = 8.8 (для М14 - М24). 375310- Высокопрочное исполнение, класс прочности = 12,9. Стандарт: DIN 787 Объем поставки: 37 5300 - В комплекте, с особо прочной подкладной шайбой № 375340 и высокой гайкой № 375385. 375305/5310- Отдельно, без гайки и шайбы. Специальные принадлежности: 375305/5310- Подкладные шайбы см. № 375340, высокие гайки см. № 375385. Примечание Пример расшифровки обозначений - размер 6625 означает: Т-образный паз = 6 мм, резьба G = Мб, длина L = 25 мм. 375305 номинальный размер Т-образною паза К Тип я 37 5300 я 375305 я 375310 номинальный размер Т-образ-ного паза мм Резьбаg Длина L мм b мм а е мм к мм Винт для Т-пазов (10.9. / 8.8.) в комплекте отдельно Винт для Т-пазов (12.9.) отдельно 7,85 (5,83) - Мб 25 15 5,7 10 4 8,60 6,48 - 8 М8 32 22 7,7 13 8,56 6,54 - 8 М8 50 35 7,7 13 6 9,29 7,31 - 8 М8 80 50 7,7 13 6 8,54 6,74 8,04 10 МЮ 40 30 9,7 15 6 8,71 6,74 - 10 мю 63 45 9,7 15 8,90 6,88 8,48 10 мю 80 50 9,7 15 9,08 7,06 (8,92) 10 мю 100 60 9,7 15 9,36 6,74 9,08 12 М12 50 35 11,7 18 7 9,81 7,07 9,52 12 М12 80 55 11,7 18 7 (10,28) 7,66 9,42 12 М12 100 65 11,7 18 7 10,54 8,04 10,70 12 М12 125 75 11,7 18 7 11,68 8,73 11,30 12 М12 160 100 11,7 18 7 12,18 9,42 12,56 12 М12 200 120 11,7 18 7 9,36 6,74 9,97 14 М12 50 35 13,7 22 8 9,82 7,13 10,11 14 М12 80 55 13,7 22 8 10,47 7,98 9,42 14 М12 100 65 13,7 22 8 10,99 8,51 11,43 14 М12 125 75 13,7 22 8 11,62 8,97 12,56 14 М12 160 100 13,7 22 8 12,23 9,61 13,44 14 М12 200 120 13,7 22 8 10,99 8,18 - 16 М14 63 45 15,7 25 9 11,56 8,57 - 16 М14 80 55 15,7 25 9 12,43 9,49 - 16 М14 100 65 15,7 25 9 12,43 9,48 - 16 М14 125 75 15,7 25 9 13,48 10,28 - 16 М14 160 100 15,7 25 9 16,83 (13,02) - 16 М14 250 120 15,7 25 9 12,36 8,63 12,31 16 М16 63 45 15,7 25 9 13,34 9,61 13,19 16 М16 100 65 15,7 25 9 14,65 10,34 13,92 16 М16 125 85 15,7 25 9 15,31 11,06 16,12 16 М1б 160 100 15,7 25 9 18,59 14,40 21,25 16 М16 250 150 15,7 25 9 12,82 9,08 11,56 18 М16 63 45 17,7 28 10 13,61 9,81 13,62 18 М16 100 65 17,7 28 10 14,65 10,47 14,95 18 М16 125 85 17,7 28 10 15,57 11,58 16,56 18 М1б 160 100 17,7 28 10 19,11 14,91 20,23 18 М16 250 150 17,7 28 10 19,11 12,43 19,20 20 М20 80 55 19,7 32 12 20,41 13,61 19,78 20 М20 125 85 19,7 32 12 24,07 17,54 23,15 20 М20 200 125 19,7 32 12 30,23 23,29 32,53 20 М20 315 190 19,7 32 12 19,23 12,43 18,46 22 М20 80 55 21,7 35 14 20,68 14,40 19,64 22 М20 125 85 21,7 35 14 24,47 18,06 23,15 22 М20 200 125 21,7 35 14 30,48 23,68 32,53 22 М20 315 190 21,7 35 14 32,05 22,11 31,37 24 М24 160 110 23,7 40 16 29,96 19,50 24,76 28 М24 100 70 27,7 44 18 33,11 23,02 31,94 28 М24 160 110 27,7 44 18 38,86 28,91 41,90 28 М24 250 150 27,7 44 18 52,74 42,26 60,37 28 М24 400 240 27,7 44 18 (144,44) 119,97 - 42 МЗб 250 175 41,6 65 26 37 5300 956
