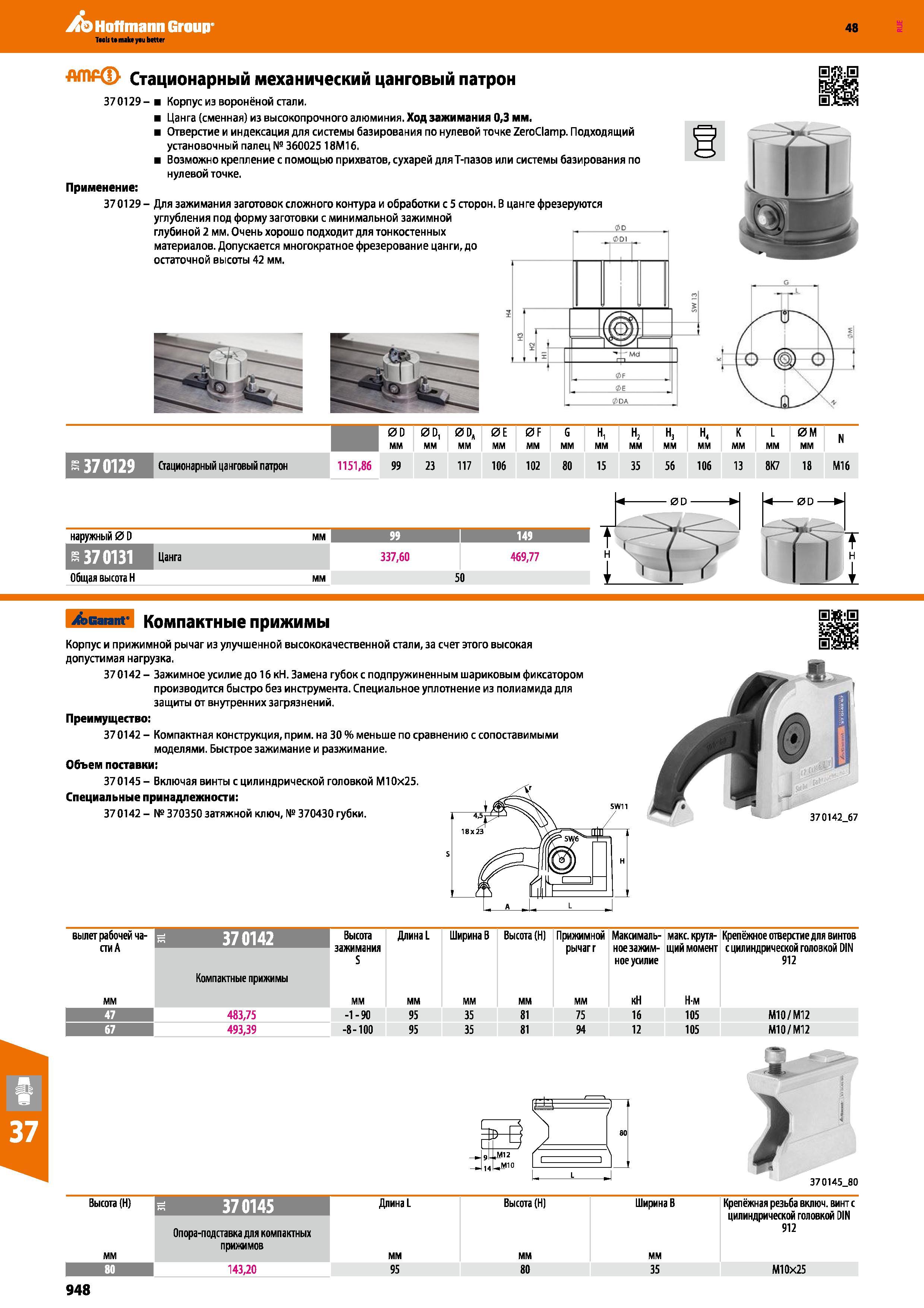

948 Каталог HOFFMANN GROUP 2017 Вспомогательный и режущий станочный инструмент Стр.948

Каталог HOFFMANN GROUP 2017 Инструмент станочный Стр. 948 0948 Lab2u

Hoffmann Group Стационарный механический цанговый патрон 370129- Корпус из воронёной стали. Цанга (сменная) из высокопрочного алюминия. Ход зажимания 0,3 мм. Отверстие и индексация для системы базирования по нулевой точке ZeroClamp. Подходящий установочный палец № 360025 18М16. Возможно крепление с помощью прихватов, сухарей для Т-пазов или системы базирования по нулевой точке. Применение 370129- Для зажимания заготовок сложного контура и обработки с 5 сторон. В цанге фрезеруются углубления под форму заготовки с минимальной зажимной глубиной 2 мм. Очень хорошо подходит для тонкостенных материалов. Допускается многократное фрезерование цанги, до остаточной высоты 42 мм. 0D мм 0 D, мм 0D, мм 0Е мм 0 F мм G мм н, мм н2 мм н= мм н4 мм К мм L мм 0М мм N е 370129 Стационарный цанговый патрон 1151,86 99 23 117 106 102 80 15 35 56 106 13 8К7 18 М1б наружный 0 D мм 99 1 149 j 370131 337,60 469,77 Общая высота Н мм 50 bcarant Компактные прижимы Корпус и прижимной рычаг из улучшенной высококачественной стали, за счет этого высокая допустимая нагрузка. 370142 - Зажимное усилие до 16 кН. Замена губок с подпружиненным шариковым фиксатором производится быстро без инструмента. Специальное уплотнение из полиамида для защиты от внутренних загрязнений. Преимущества 37 0142 - Компактная конструкция, прим. на 30 % меньше по сравнению с сопоставимыми моделями. Быстрое зажимание и разжимание. Объем поставки: 370145 - Включая винты с цилиндрической головкой М10х25. Специальные принадлежности: 37 0142 - № 370350 затяжной ключ, № 370430 губки. 370142 67 вылет рабочей части А й 370142 Высота ДлинаL Ширина В Высота (Н) Прижимной Максималь- макс.крутя-рычагг ное зажим- щий момент ноеусилие Крепёжное отверстие для винтов с цилиндрической головкой DIN 912 Компактные прижимы ззжимэния S мм кН Н-м 47 483,75 -1-90 95 35 81 75 16 105 М10/М12 67 493,39 -8-100 95 35 81 94 12 105 М10/М12 ) 370145 80 Высота (Н) й 370145 ДлинаL Высота (Н) Ширина В Крепёжная резьба включ. винт с цилиндрической головкой DIN мм Опора-подставка для компактных прижимов мм 912 1 80 j 143,20 95 80 35 Ml0x25 948
