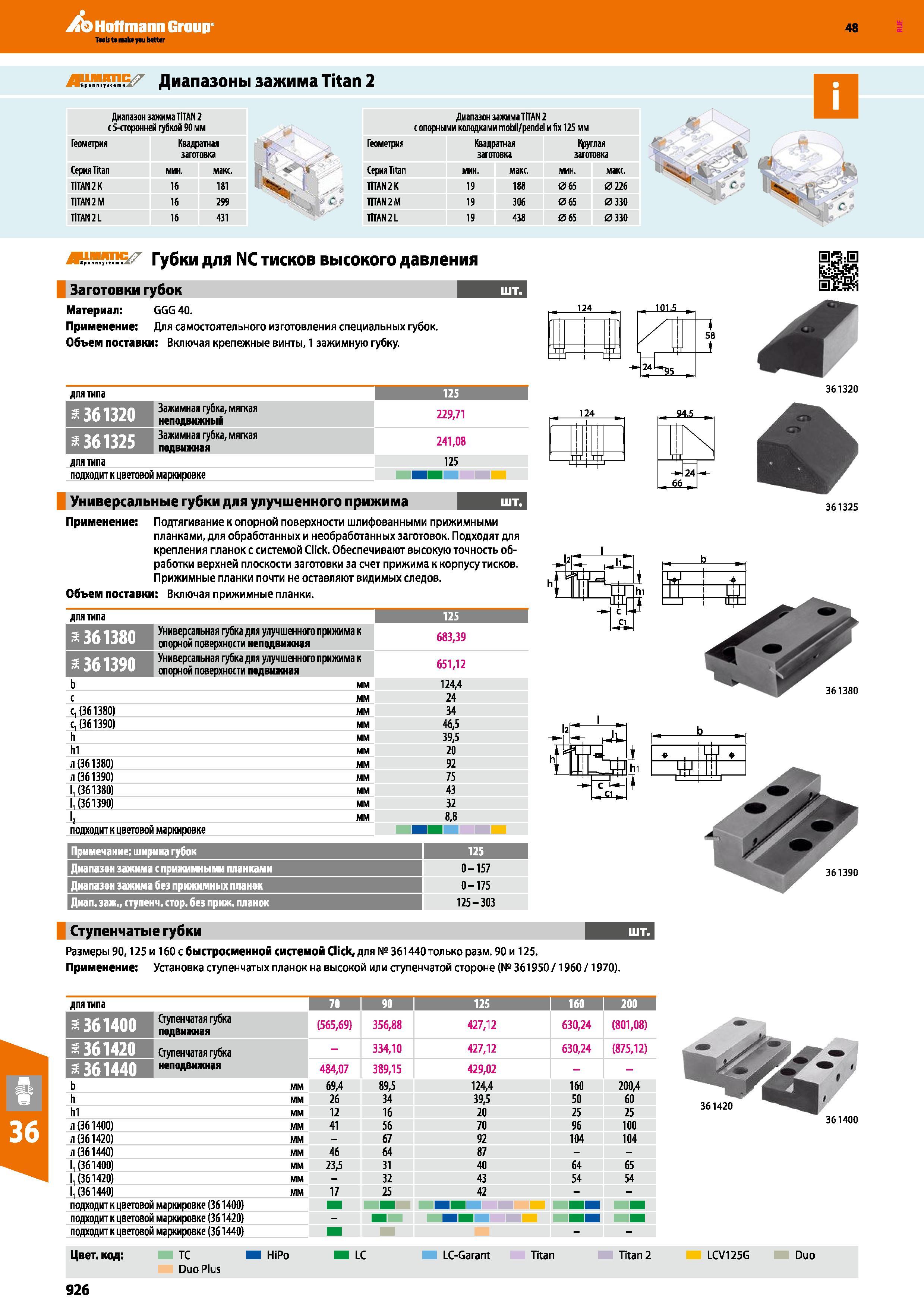

926 Каталог HOFFMANN GROUP 2017 Вспомогательный и режущий станочный инструмент Стр.926

Каталог HOFFMANN GROUP 2017 Инструмент станочный Стр. 926 0926 Lab2u

Hoffmann Group 48 Диапазоны зажима Titan 2 Диапазон зажима TITAN 2 с 5-сторонней губкой 90 мм Диапазон зажима TITAN 2 с опорными колодками mobil/pendel и fix 125 мм Геометрия Квадратная Геометрия Квадратная Круглая заготовка заготовка заготовка Серия Titan мин. макс. Серия Titan мин. макс. мин. макс. TITAN 2 К 16 181 TITAN 2 К 19 188 065 0 226 TITAN 2 М 16 299 1е Се TITAN 2 М 19 306 065 0 330 TITAN 2 L 16 431 TITAN 2 L 19 438 065 0 330 Губки для NC тисков высокого давления Заготовки губок Материал: GGG 40. Применение Для самостоятельного изготовления специальных губок. Объем поставки: Включая крепежные винты, 1 зажимную губку. для типа 1 125 1 Зажимная губка, мягкая неподвижный 229,71 з361325 Зажимная губка, мягкая подвижная 241,08 124 подходит к цветовой маркировке Универсальные губки для улучшенного прижима Применение Подтягивание к опорной поверхности шлифованными прижимными планками, для обработанных и необработанных заготовок. Подходят для крепления гланок с системой Click. Обеспечивают высокую точность обработки верхней плоскости заготовки за счет прижима к корпусу тисков. Прижимные планки почти не оставляют видимых следов. Объем поставки: Включая прижимные планки. -И 24 66 361325 для типа 1 125 я 361380 Универсальная губка для улучшенного прижима к опорной поверхности неподвижная 683,39 3 361390 Универсальная губка для улучшенного прижима к опорной поверхности подвижная 651,12 мм 124,4 С мм 24 с, (361380) мм 34 q (361390) мм 46,5 h мм 39,5 hi мм 20 (361380) мм 92 (361390) мм 75 I, (361380) мм 43 I, (361390) мм 32 мм 8,8 подходит к цветовой маркировке 1 1з - i-Д f-V и У 361380 Примечание ширина губок 125 Диапазон зажима с прижимными планками 0-157 Диапазон зажима без прижимных планок 0-175 Диап. заж., ступени. стар, без приж. планок 125-303 Ступенчатые губки Размеры 90,125 и 160 с быстросменной системой Click, для № 361440 только Размер 90 и 125. Применение Установка ступенчатых планок на высокой или ступенчатой стороне (№ 361950 /1960 /1970). для типа 1 70 I 90 I 125 1 160 I 200 гО Ступенчатая губка подвижная (565,69) 356,88 427,12 630,24 (801,08) < H'ILm Ступенчатая губка - 334,10 427,12 630,24 (875,12) < 361440 484,07 389,15 429,02 b ММ 69,4 89,5 124,4 160 200,4 h мм 26 34 39,5 50 60 hi мм 12 16 20 25 25 (361400) мм 41 56 70 96 100 (361420) мм - 67 92 104 104 (361440) мм 46 64 87 1,(361400) мм 23,5 31 40 64 65 1,(361420) мм - 32 43 54 54 1,(361440) мм 17 25 42 подходит к цветовой маркировке (361400) 1 1 1 1 подходит к цветовой маркировке (361420) - Н подходит к цветовой маркировке (361440) 361420 361400 Цвет, код: тс HiPo LC LC-Garant Titan Titan 2 LCV125G Duo Duo Plus 926
