825 Каталог HOFFMANN GROUP 2017 Вспомогательный и режущий станочный инструмент Стр.825

Каталог HOFFMANN GROUP 2017 Инструмент станочный Стр. 825 0825 Lab2u

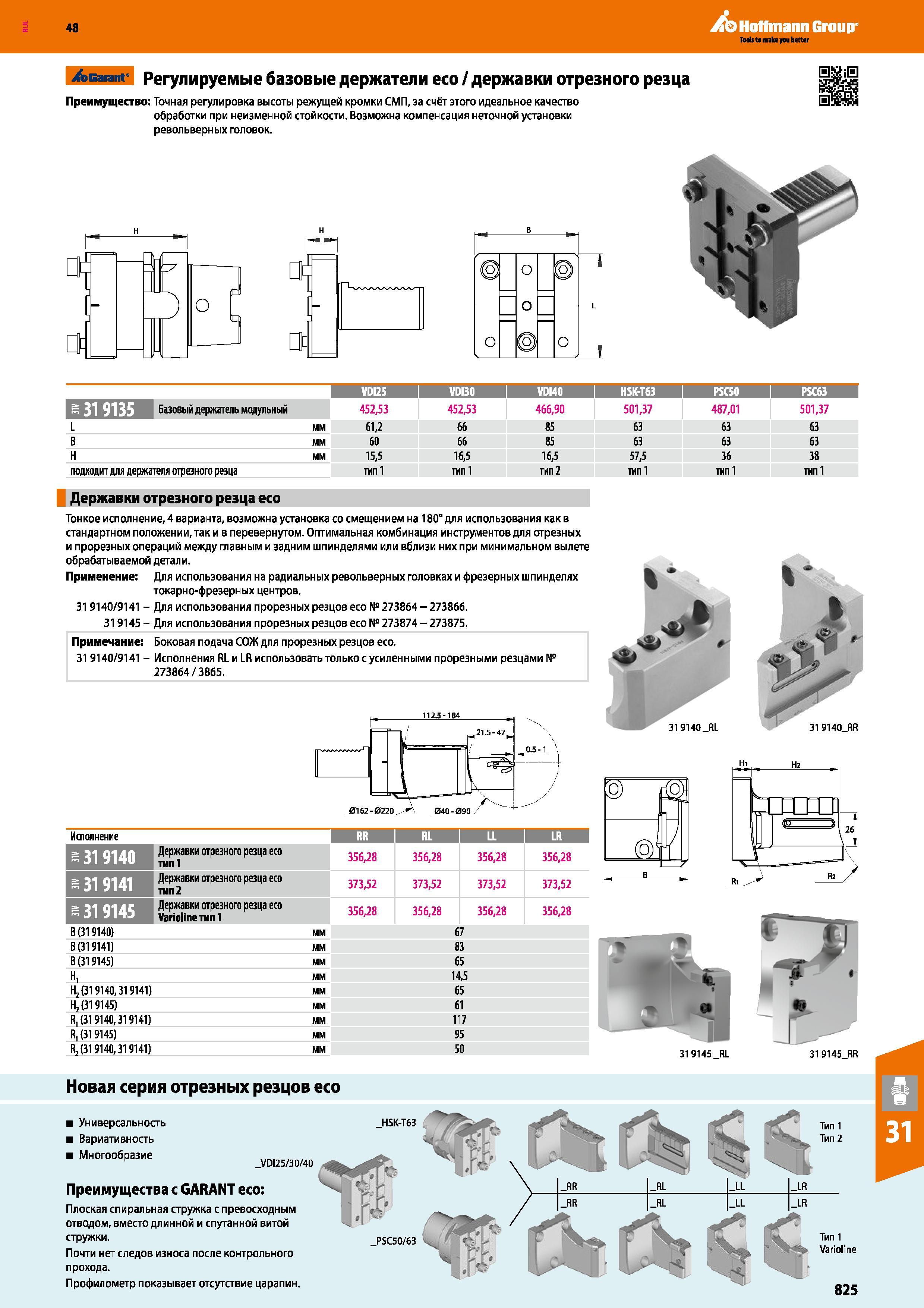

/эсагапг регулируемые базовые держатели есо / державки отрезного резца Преимущества Точная регулировка высоты режущей кромки СМП, за счёт этого идеальное качество обработки при неизменной стойкости. Возможна компенсация неточной установки револьверных головок. VDI25 j VDI30 VDI40 HSK-T63 i PSC50 : PSC63 I ЁЖШИУЯ Базовый держатель модульный 452,53 452,53 466,90 501,37 487,01 501,37 L мм 61,2 66 85 63 63 63 В мм 60 66 85 63 63 63 Н мм 15,5 16,5 16,5 57,5 36 38 подходит для держателя отрезного резца ТИП 1 ТИП 1 тип 2 тип 1 тип 1 тип 1 Державки отрезного резца есо Тонкое исполнение, 4 варианта, возможна установка со смещением на 180° для использования как в стандартном положении, так и в перевернутом. Оптимальная комбинация инструментов для отрезных и прорезных операций между главным и задним шпинделями или вблизи них при минимальном вылете обрабатываемой детали. Применение Для использования на радиальных револьверных головках и фрезерных шпинделях токарно-фрезерных центров. 319140/9141 - Для использования прорезных резцов есо №273864-273866. 319145 - Для использования прорезных резцов есо №273874-273875. Примечание Боковая подача СОЖ для прорезных резцов есо. 31 9140/9141 - Исполнения RL и LR использовать только с усиленными прорезными резцами № 273864/3865. Исполнение RR RL 1 LL 1 LR -319140 Державки отрезного резца есо тип1 356,28 356,28 356,28 356,28 е 31 9141 Державки отрезного резца есо тип 2 373,52 373,52 373,52 373,52 -31 9145 Державки отрезного резца есо Varioline тип 1 356,28 356,28 356,28 356,28 В (319140) В (319141) В (319145) Н, Нг (319140,319141) Н2 (319145) R, (319140,319141) R, (319145) Rj (319140,319141) мм 67 83 65 14,5 65 61 117 95 50 Новая серия отрезных резцов есо Универсальность Вариативность Многообразие J/DI25/30/40 Преимущества с GARANT есо: Плоская спиральная стружка с превосходным отводом, вместо длинной и спутанной витой стружки. Почти нет следов износа после контрольного прохода. Профилометр показывает отсутствие царапин. HSK-T63 % Тип 1 Тип 2 LR LR Тип 1 Varioline 825 319145 RL 31 9145 RR PSC50/63
