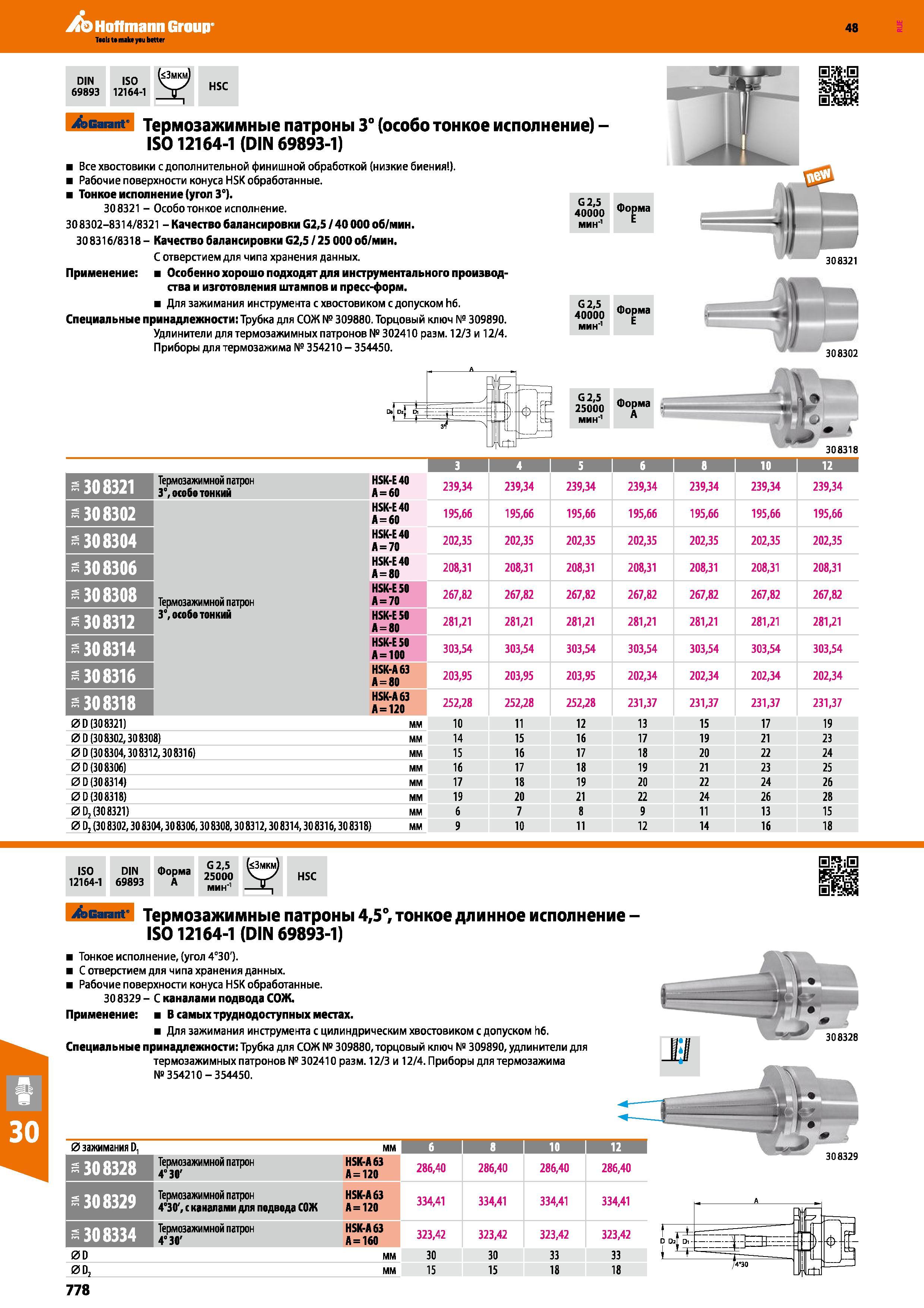

Hoffmann Group 48 DIN ISO 69893 12164-1 HSC XbGarant’ G2,5 40000 Форма МИН'1 Термозажимные патроны 3° (особо тонкое исполнение) -IS012164-1 (DIN 69893-1) Все хвостовики с дополнительной финишной обработкой (низкие биения ). Рабочие поверхности конуса HSK обработанные. Тонкое исполнение (угол 3°). 308321 - Особо тонкое исполнение. 30 8302-8314/8321 - Качество балансировки G2,5 / 40 ООО об/мин. 30 8316/8318 - Качество балансировки G2,5 / 25 ООО об/мин. С отверстием для чипа хранения данных. Применение Особенно хорошо подходят для инструментального производ- ства и изготовления штампов и пресс-форм. Для зажимания инструмента с хвостовиком с допуском h6. Специальные принадлежности: Трубка для СОЖ № 309880. Торцовый ключ № 309890. Удлинители для термозажимных патронов № 302410 Размер 12/3 и 12/4. Приборы для термозажима № 354210-354450. G2,5 40000 Форма Е МИН'1 308302 G2,5 25000 Форма мин'1 3 I 4 1 5 1 6 1 а 1 1 12 1 Термозажимной патрон 3°, особо тонкий HSK-E40 А = 60 239,34 239,34 239,34 239,34 239,34 239,34 239,34 а 30 8302 HSK-E40 А = 60 195,66 195,66 195,66 195,66 195,66 195,66 195,66 я 30 8304 HSK-E40 А=70 202,35 202,35 202,35 202,35 202,35 202,35 202,35 S 30 8306 HSK-E40 А = 80 208,31 208,31 208,31 208,31 208,31 208,31 208,31 Термозажимной патрон HSK-E50 А = 70 267,82 267,82 267,82 267,82 267,82 267,82 267,82 S 30 8312 HSK-E50 А = 80 281,21 281,21 281,21 281,21 281,21 281,21 281,21 s 308314 HSK-E50 А = 100 303,54 303,54 303,54 303,54 303,54 303,54 303,54 а 308316 HSK-A63 А = 80 203,95 203,95 203,95 202,34 202,34 202,34 202,34 s 308318 HSK-A63 А = 120 252,28 252,28 252,28 231,37 231,37 231,37 231,37 0D (308321) мм 10 11 12 13 15 17 19 00 (30 8302,30 8308) мм 14 15 16 17 19 21 23 0 D (308304,308312,30 8316) мм 15 16 17 18 20 22 24 0D (308306) мм 16 17 18 19 21 23 25 0 0 (308314) мм 17 18 19 20 22 24 26 00 (308318) мм 19 20 21 22 24 26 28 00, (30 8321) мм 6 7 8 9 11 13 15 0 Dj (30 8302,308304,308306,308308,308312,308314,308316,308318) мм 9 10 11 12 14 16 18 ISO 12164-1 DIN 69893 Форма А G 2,5 25000 мин'1 (<3мкм) HSC 1 i&Garant Термозажимные патроны 4,5°, тонкое длинное исполнение IS012164-1 (DIN 69893-1) Тонкое исполнение, (угол 4°30'). С отверстием для чипа хранения данных. Рабочие поверхности конуса Н5К обработанные. 308329 - С каналами подвода СОЖ. Применение В самых труднодоступных местах. Для зажимания инструмента с цилиндрическим хвостовиком с допуском h6, Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890, удлинители для термозажимных патронов № 302410 Размер 12/3 и 12/4. Приборы для термозажима №354210-354450. 0 зажимания D, мм 6 1 1 10 S 30 8328 Термозажимной патрон 4° 30' HSK-A63 А = 120 286,40 286,40 286,40 - 308329 Термозажимной патрон 4°3(Г, с каналами для подвода СОЖ HSK-A 63 А = 120 334,41 334,41 334,41 308334 Термозажимной патрон 4° 30' HSK-A63 А = 160 323,42 323,42 323,42 00 мм 30 30 33 0О2 мм 15 15 18 778 334.41 323.42 f 286,40 308329
