726 Каталог HOFFMANN GROUP 2017 Вспомогательный и режущий станочный инструмент Стр.726

Каталог HOFFMANN GROUP 2017 Инструмент станочный Стр. 726 0726 Lab2u

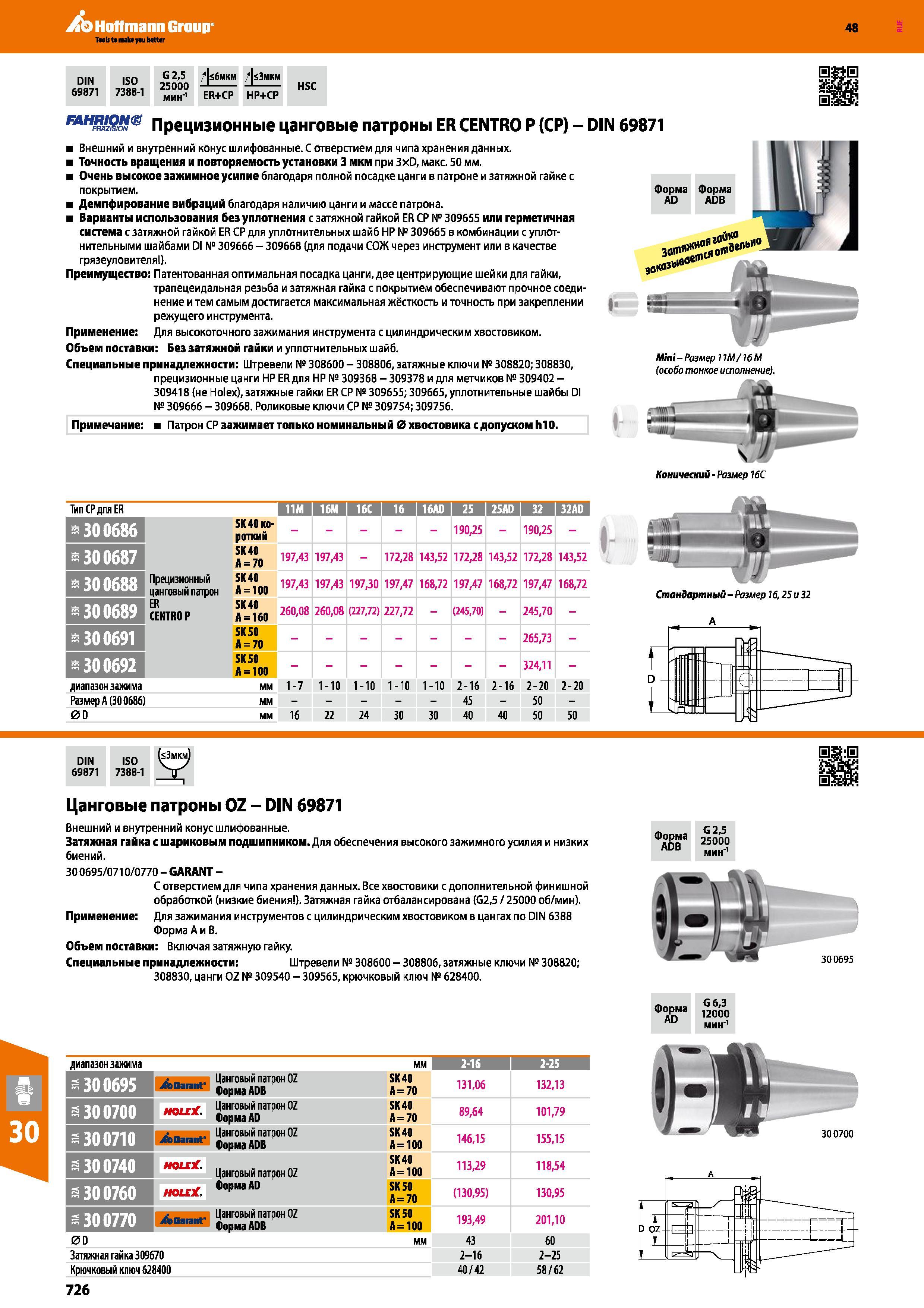

Hoffmann Group 48 DIN 69871 ISO 7388-1 G 2,5 25000 мин'1 <6мкм <3мкм ER+CP HP+CP HSC ГАН ШШ<8 Прецизионные цанговые патроны ER CENTRO Р (CP) - DIN 69871 Внешний и внутренний конус шлифованные. С отверстием для чипа хранения данных. Точность вращения и повторяемость установки 3 мкм при 3xD, макс. 50 мм. Очень высокое зажимное усилие благодаря полной посадке цанги в патроне и затяжной гайке с покрытием. Демпфирование вибраций благодаря наличию цанги и массе патрона. Варианты использования без уплотнения с затяжной гайкой ER СР № 309655 или герметичная система с затяжной гайкой ER СР для уплотнительных шайб HP № 309665 в комбинации с уплотнительными шайбами DI № 309666 - 309668 (для подачи СОЖ через инструмент или в качестве грязеуловителя ). Преимущество; Патентованная оптимальная посадка цанги, две центрирующие шейки для гайки, трапецеидальная резьба и затяжная гайка с покрытием обеспечивают прочное соединение и тем самым достигается максимальная жёсткость и точность при закреплении ; режущего инструмента. Применение Для высокоточного зажимания инструмента с цилиндрическим хвостовиком. Объем поставки: Без затяжной гайки и уплотнительных шайб. Специальные принадлежности: Штревели № 308600 - 308806, затяжные ключи № 308820; 308830, прецизионные цанги HP ER для HP № 309368 - 309378 и для метчиков № 309402 -309418 (не Holex), затяжные гайки ERCP № 309655; 309665, уплотнительные шайбы DI № 309666 - 309668. Роликовые ключи СР № 309754; 309756. Примечание Патрон СР зажимает только Номинальный диаметр хвостовика с допуском hi 0. Форма Форма AD ADB Mini - Размер 11М/16М (особо тонкое исполнение). i Конический - Размер 16С Тип СР для ER -300686 SK 40 короткий - 190,25 - 190,25 - -300687 SK40 А = 70 197,43 197,43 - 172,28 143,52 172,28 143,52 172,28 143,52 -300688 Прецизионный цанговый патрон SK40 А = 100 197,43 197,43 197,30 197,47 168,72 197,47 168,72 197,47 168,72 -300689 ER CENTROР SK40 А = 160 260,08 260,08 (227,72) 227,72 - (245,70) - 245,70 - -300691 SK50 А = 70 - 265,73 - -300692 SK50 А = 100 - 324,11 - диапазон зажима мм 1-7 1-10 1-10 1-10 1-10 2-16 2-16 2-20 2-20 Размер А (300686) мм - 45 - 50 - 0D мм 16 22 24 30 30 40 40 50 50 DIN 69871 ISO 7388-1 Цанговые патроны OZ - DIN 69871 Внешний и внутренний конус шлифованные. Затяжная гайка с шариковым подшипником. Для обеспечения высокого зажимного усилия и низких биений. 300695/0710/0770 - GARANT - С отверстием для чипа хранения данных. Все хвостовики с дополнительной финишной обработкой (низкие биения ). Затяжная гайка отбалансирована (G2,5 / 25000 об/мин). Применение Для зажимания инструментов с цилиндрическим хвостовиком в цангах по DIN 6388 Форма А и В. Объем поставки: Включая затяжную гайку. Специальные принадлежности; Штревели № 308600 - 308806, затяжные ключи № 308820; 308830, цанги OZ № 309540 - 309565, крючковый ключ № 628400. Ф°Р 25000 ADB МИН'1 300695 Ф°Рпма 12000 AD мин1 диапазон зажима ММ 2-16 I 2-25 - 300695 /bGarant' Цанговый патрон 0Z SK40 А = 70 131,06 132,13 30 0700 Цанговый патрон 0Z Holex формаAD SK40 А = 70 89,64 101,79 -300710 ifbGarant ЦаНГ0ВЫИ патР°н SK40 А = 100 146,15 155,15 э300740 Holex цанговый паТр0Н Q2 SK40 А = 100 113,29 118,54 -30 0760 Holex °PMaAD SK50 А = 70 (130,95) 130,95 s 30 0770 j Цанговый патрон 0Z BGarant SK50 А = 100 193,49 201,10 0D мм 43 60 Затяжная гайка 309670 2-16 2-25 Крючковый ключ 628400 40 / 42 58 / 62 300700 726
