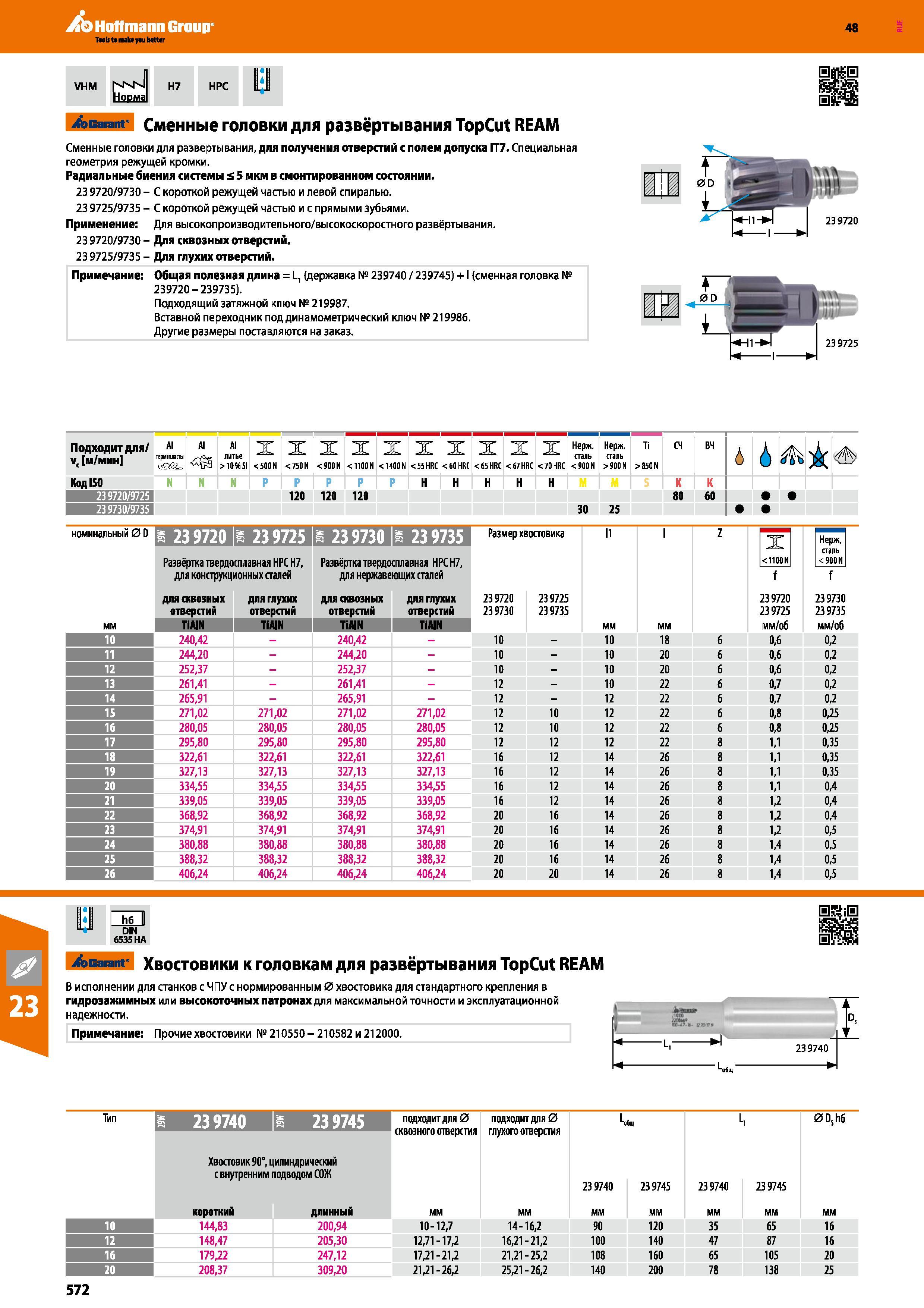

Hoffmann Group 48 VHM NNN Норма H7 HPC Garant Сменные головки для развёртывания TopCut REAM Сменные головки для развертывания, для получения отверстий с полем допуска IT7. Специальная геометрия режущей кромки. Радиальные биения системы 5 мкм в смонтированном состоянии. 23 9720/9730 - С короткой режущей частью и левой спиралью. 23 9725/9735 - С короткой режущей частью и с прямыми зубьями. Применение Для высокопроизводительного/высокоскоростного развёртывания. 23 9720/9730 - Для сквозных отверстий. 23 9725/9735 - Для глухих отверстий. Примечание Общая полезная длина = L, (державка № 239740 / 239745) +1 (сменная головка № 239720-239735). Подходящий затяжной ключ № 219987. Вставной переходник под динамометрический ключ №219986. Другие размеры поставляются на заказ. Подходит для/ А А А V Гм/niiaul чршпиш литье V(LM/MHHj 3 >10%5, X < 500 N X эс < 750 N < 900 N х < 1100 N X <1400 N X < 55 HRC X < 60 HRC X < 65 HRC X < 67 HRC X < 70 HRC Нержавеющая сталь <900 N Нержавеющая сталь >900 N Ti сч > 850 N ВЧ 6 6 Код ISO Р Н К к WL7>№r>U 120 120 120 80 60 239730/9735 1 I 30 25 1 Номинальный диаметр D мм S 23 9720 S 239725 S 23 9730 S 239735 Размер хвостовика 239720 239725 239730 239735 11 мм I мм Z X < 1100 N Нержавеющая сталь < 900 N Развёртка твердосплавная НРС Н7, для конструкционных сталей для сквозных для глухих отверстий отверстий Развёртка твердосплавная НРСН7, для нержавеющих сталей для сквозных для глухих отверстий отверстий f 239720 239725 мм/об f 239730 239735 мм/об TiAIN 10 240,42 - 240,42 - 10 - 10 18 6 0,6 0,2 11 244,20 - 244,20 - 10 - 10 20 6 0,6 0,2 12 252,37 - 252,37 - 10 - 10 20 6 0,6 0,2 13 261,41 - 261,41 - 12 - 10 22 6 0,7 0,2 14 265,91 - 265,91 - 12 - 12 22 6 0,7 0,2 15 271,02 271,02 271,02 271,02 12 10 12 22 6 0,8 0,25 16 280,05 280,05 280,05 280,05 12 10 12 22 6 0,8 0,25 17 295,80 295,80 295,80 295,80 12 12 12 22 8 1,1 0,35 18 322,61 322,61 322,61 322,61 16 12 14 26 8 1,1 0,35 19 327,13 327,13 327,13 327,13 16 12 14 26 8 1,1 0,35 20 334,55 334,55 334,55 334,55 16 12 14 26 8 1,1 0,4 21 339,05 339,05 339,05 339,05 16 12 14 26 8 1,2 0,4 22 368,92 368,92 368,92 368,92 20 16 14 26 8 1,2 0,4 23 374,91 374,91 374,91 374,91 20 16 14 26 8 1,2 0,5 24 380,88 380,88 380,88 380,88 20 16 14 26 8 1,4 0,5 25 388,32 388,32 388,32 388,32 20 16 14 26 8 1,4 0,5 26 406,24 406,24 406,24 406,24 20 20 14 26 8 1,4 0,5 ZEUD DIN 6535 НА Авагапг Хвостовики к головкам для развёртывания TopCut REAM В исполнении для станков с ЧПУ с нормированным Диаметр хвостовика для стандартного крепления в гидрозажимных или высокоточных патронах для максимальной точности и эксплуатационной надежности. Примечание Прочие хвостовики №210550-210582 и 212000. Тип ПОДХОДИТ ДЛЯ 0 ПОДХОДИТ для 0 сквозного отверстия глухого отверстия Хвостовик 90°, цилиндрический с внутренним подводом СОЖ 23 9740 239745 239740 239745 короткий длинный мм 10 144,83 200,94 10-12,7 14-16,2 90 120 35 65 16 12 148,47 205,30 12,71-17,2 16,21-21,2 100 140 47 87 16 16 179,22 247,12 17,21-21,2 21,21-25,2 108 160 65 105 20 20 208,37 309,20 21,21-26,2 25,21-26,2 140 200 78 138 25 572
