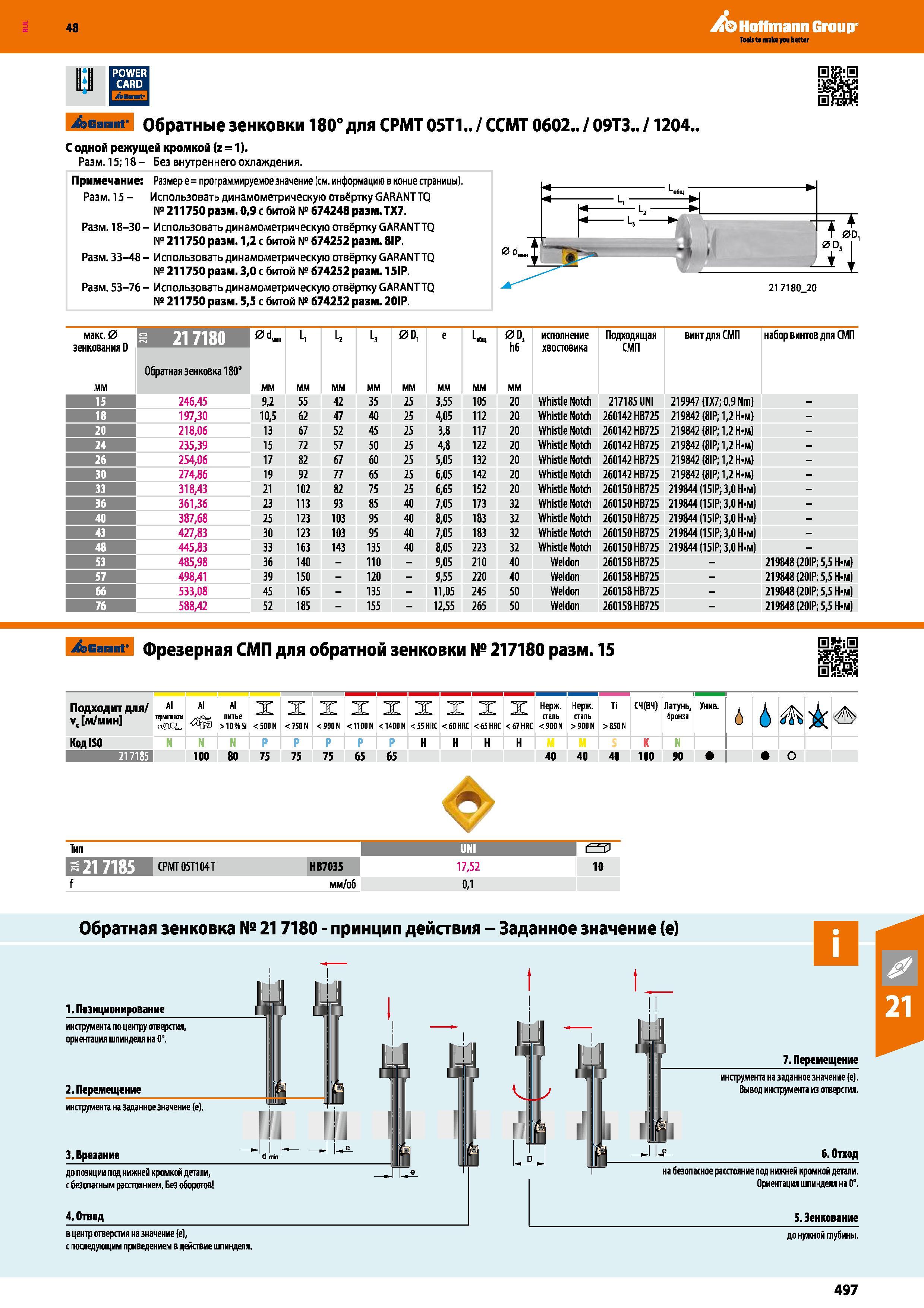

48 Hoffmann Group ibGanmt' Обратные зенковки 180° для СРМТ 05Т1.. / ССМТ 0602.. / 09ТЗ.. /1204. С одной режущей кромкой (z = 1). Размер 15; 18- Без внутреннего охлаждения. Примечание Размер е = программируемое значение (см. информацию в конце страницы). Размер 15 - Использовать динамометрическую отвёртку GARANTTQ № 211750 Размер 0,9 с битой № 674248 Размер ТХ7. Размер 18-30- Использовать динамометрическую отвёртку GARANTTQ № 211750 Размер 1,2 с битой № 674252 Размер 8IP. Размер 33-48 - Использовать динамометрическую отвёртку GARANTTQ № 211750 Размер 3,0 с битой № 674252 Размер 15IP. Размер 53-76 - Использовать динамометрическую отвёртку GARANTTQ № 211750 Размер 5,5 с битой № 674252 Размер 20IP. макс. 0 зенкования D мм s 217180 мм L, мм L, мм L, мм 0D, мм е мм (N11 ММ 0D h6 мм исполнение хвостовика Подходящая СМП винт для СМП набор винтов для СМП Обратная зенковка 180° 15 246,45 9,2 55 42 35 25 3,55 105 20 Whistle Notch 217185 UNI 219947 (ТХ7; 0,9 Nm) - 18 197,30 10,5 62 47 40 25 4,05 112 20 Whistle Notch 260142 HB725 219842 (8IP; 1,2 Н-м) - 20 218,06 13 67 52 45 25 3,8 117 20 Whistle Notch 260142 HB725 219842 (8IP; 1,2 Н-м) - 24 235,39 15 72 57 50 25 4,8 122 20 Whistle Notch 260142 HB725 219842 (8IP; 1,2 Н-м) - 26 254,06 17 82 67 60 25 5,05 132 20 Whistle Notch 260142 HB725 219842 (8IP; 1,2 Н-м) - 30 274,86 19 92 77 65 25 6,05 142 20 Whistle Notch 260142 HB725 219842 (8IP; 1,2 Н-м) - 33 318,43 21 102 82 75 25 6,65 152 20 Whistle Notch 260150 HB725 219844 (15IP; 3,0 Н-м) - 36 361,36 23 113 93 85 40 7,05 173 32 Whistle Notch 260150 HB725 219844 (15IP; 3,0 Н-м) - 40 387,68 25 123 103 95 40 8,05 183 32 Whistle Notch 260150 HB725 219844 (15IP; 3,0 Н-м) - 43 427,83 30 123 103 95 40 7,05 183 32 Whistle Notch 260150 HB725 219844 (15IP; 3,0 Н-м) - 445,83 33 163 143 135 40 8,05 223 32 Whistle Notch 260150 HB725 219844 (15IP; 3,0 Н-м) - 53 485,98 36 140 - 110 - 9,05 210 40 Weldon 260158 HB725 - 219848 (20IP; 5,5 Н-м) 57 498,41 39 150 - 120 - 9,55 220 40 Weldon 260158 HB725 - 219848 (20IP; 5,5 Н-м) 533,08 45 165 - 135 - 11,05 245 50 Weldon 260158 HB725 - 219848 (20IP; 5,5 Н-м) 76 588,42 52 185 - 155 - 12,55 265 50 Weldon 260158 HB725 - 219848 (20IP; 5,5 Н-м) Фрезерная СМП для обратной зенковки № 217180 Размер 15 IgKiH нкШЗ Подходит для/ Vc м/мин AI термопнаы Al Al литье >10% Si X < 500 N X < 750 N X < 900 N X < 1100 N X < 1400 N X < 55 HRC X < 60 Н RC X <65 Н RC X < 67 Н RC Нержавеющая сталь < 900N Нержавеющая сталь > 900 N Ti > 50N СЧ(ВЧ) Латунь, бронза Унив. 4 6 Код ISO N Р Н к N 100 80 75 75 75 65 65 40 40 40 100 90 О Тип UNI I з 217185 ЩШШЖ НВ7035 17,52 10 f мм/об 0,1 Обратная зенковка № 217180 - принцип действия - Заданное значение (е) 1.Позиционирование инструмента по центру отверстия, ориентация шпинделя на 0°. 2. Перемещение инструмента на заданное значение е < 3. Врезание до позиции под нижней кромкой детали, с безопасным расстоянием. Без оборотов 7. Перемещение инструмента на заданное значение (е). Вывод инструмента из отверстия. L 11 б. Отход Ориентация шпинделя на 0°. 4.Отвод в центр отверстия на значение (е), с последующим приведением в действие шпинделя. до нужной глубины. 5.3енкование 497
