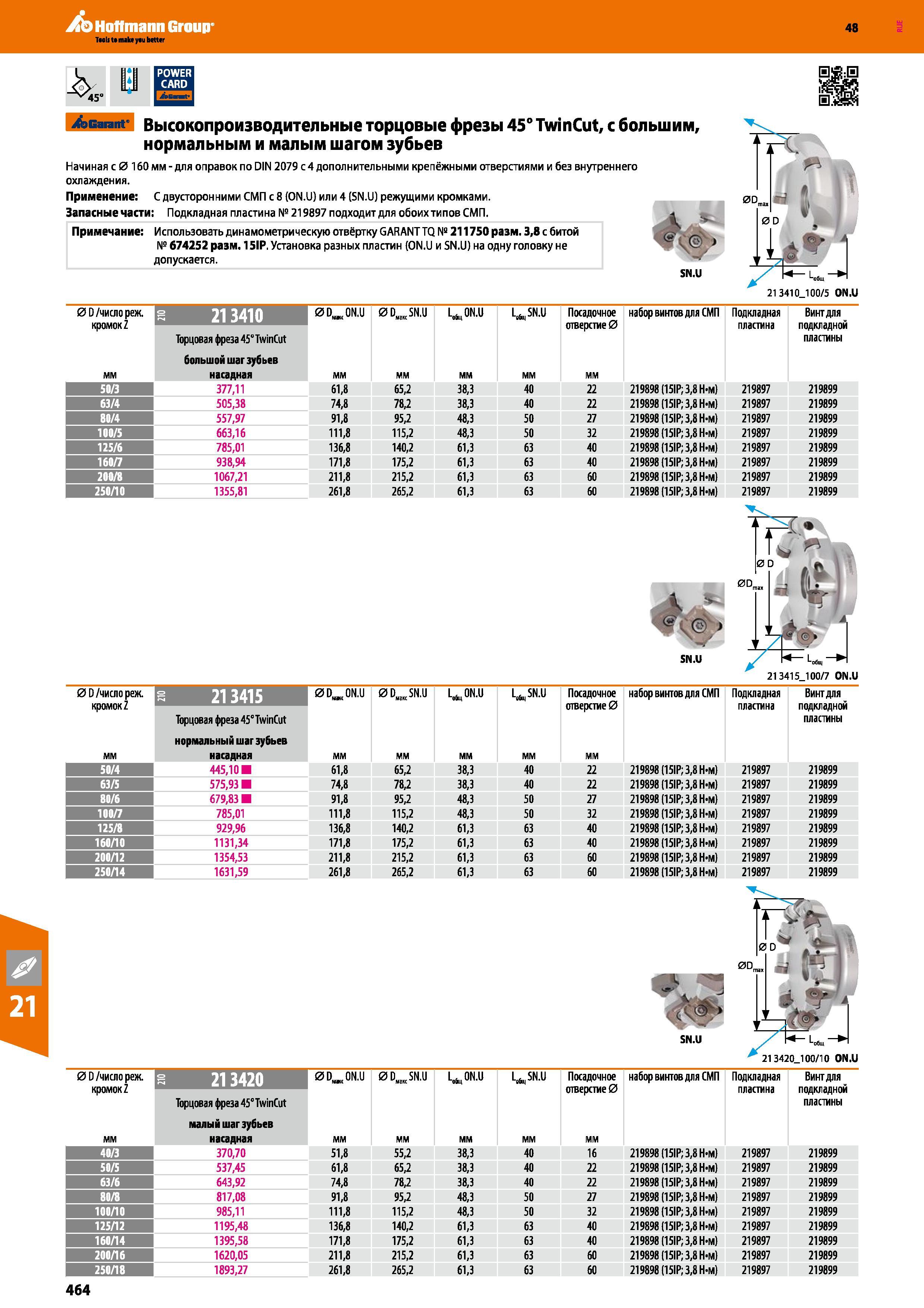

Hoffmann Group 48 Высокопроизводительные торцовые фрезы 45° Twin Cut, с большим, нормальным и малым шагом зубьев Начиная с 0 160 мм-для оправок по DIN 2079 с 4 дополнительными крепёжными отверстиями и без внутреннего охлаждения. Применение С двусторонними СМП с 8 (ON.U) или 4 (SN.U) режущими кромками. Запасные части: Подкладная пластина № 219897 подходит для обоих типов СМП. Примечание Использовать динамометрическую отвёртку GARANT TQ № 211750 Размер 3,8 с битой № 674252 Размер 15IP. Установка разных пластин (ON.U и SN.U) на одну головку не допускается. > SN.U 0 D 4 t1 21 3410 100/5 ON .U 0D/число реж. кромок 1 0DUJ((ON.U 0D SN.U U0N.U USN.U Посадочное отверстие 0 набор винтов для СМП Подкладная пластина Винт для подкладной пластины Торцовая фреза 45°TwinCut большой шаг зубьев мм насадная мм 50/3 377,11 61,8 65,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 63/4 505,38 74,8 78,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 80/4 557,97 91,8 95,2 48,3 50 27 219898 (15IP; 3,8 Н-м) 219897 219899 100/5 663,16 111,8 115,2 48,3 50 32 219898 (15IP; 3,8 Н-м) 219897 219899 125/6 785,01 136,8 140,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 160/7 938,94 171,8 175,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 200/8 1067,21 211,8 215,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 250/10 1355,81 261,8 265,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 0Dn < \ N > 1 SN.U 21 3415 100/7 ON .U 0D/число реж. кромок1 мм s 213415 0D ON.U мм 0D 5N.U мм U0N.U мм USN.U мм Посадочное отверстие 0 мм набор винтов для СМП Подкладная пластина Винт для подкладной пластины Торцовая фреза 45°TwinCut нормальный шаг зубьев насадная 50/4 445,10 61,8 65,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 63/5 575,93 74,8 78,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 80/6 679,83 91,8 95,2 48,3 50 27 219898 (15IP; 3,8 Н-м) 219897 219899 100/7 785,01 111,8 115,2 48,3 50 32 219898 (15IP; 3,8 Н-м) 219897 219899 125/8 929,96 136,8 140,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 160/10 1131,34 171,8 175,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 200/12 1354,53 211,8 215,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 250/14 1631,59 261,8 265,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 SN.U 0D, 21 3420 100/10 ON.U 0D/число реж. кромок1 мм 213420 0D ON.U мм 0D 5N.U мм U0N.U мм USN.U мм Посадочное отверстие 0 мм набор винтов для СМП Подкладная пластина Винт для подкладной пластины Торцовая фреза 45°TwinCut малый шаг зубьев насадная 40/3 370,70 51,8 55,2 38,3 40 16 219898 (15IP; 3,8 Н-м) 219897 219899 50/5 537,45 61,8 65,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 63/6 643,92 74,8 78,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 80/8 817,08 91,8 95,2 48,3 50 27 219898 (15IP; 3,8 Н-м) 219897 219899 100/10 985,11 111,8 115,2 48,3 50 32 219898 (15IP; 3,8 Н-м) 219897 219899 125/12 1195,48 136,8 140,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 160/14 1395,58 171,8 175,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 200/16 1620,05 211,8 215,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 250/18 1893,27 261,8 265,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 464
