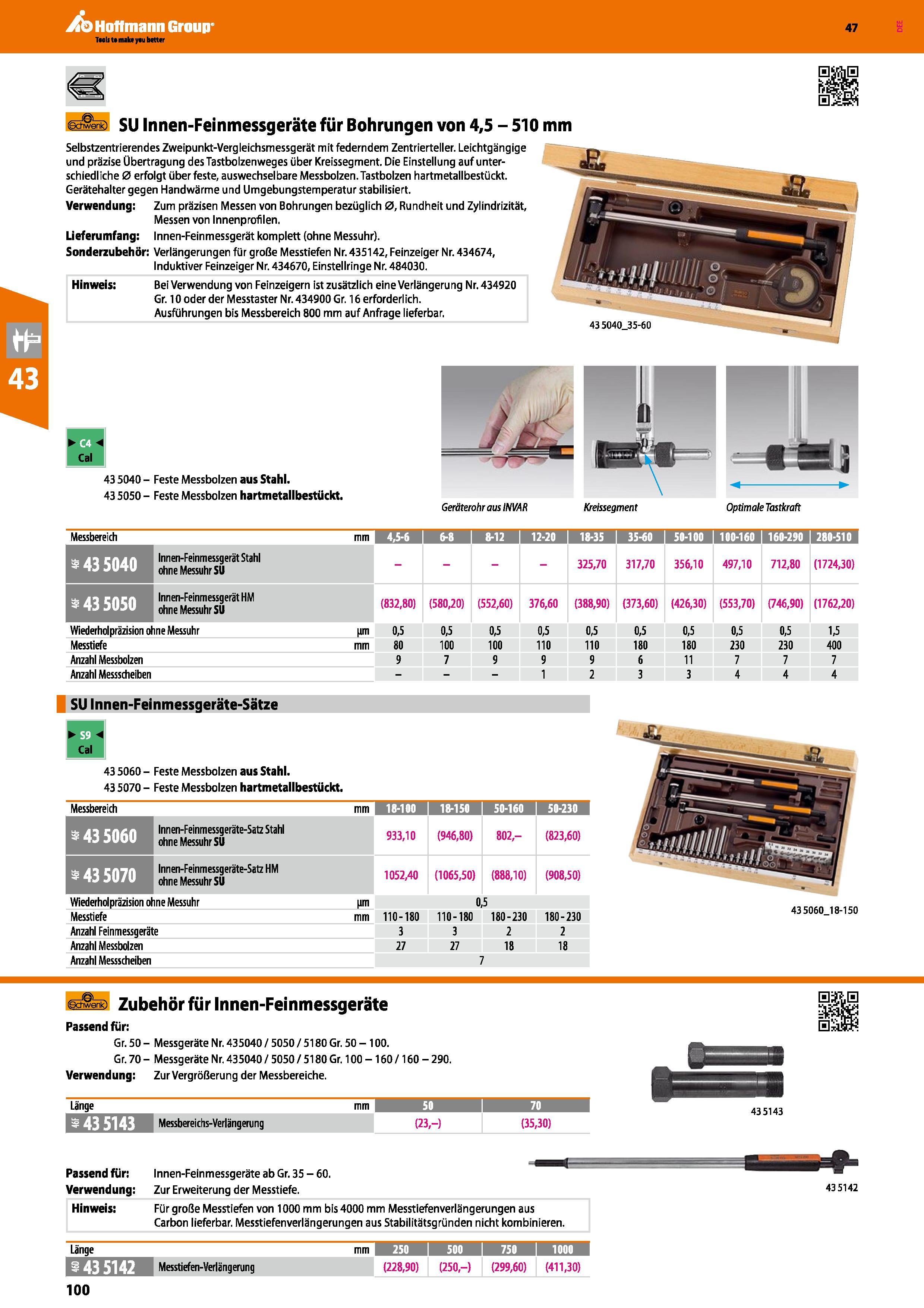

100 Каталог HOFFMANN GROUP 2016 Ручной и контрольно-измерительный инструмент Ver 47 Стр.100

Каталог HOFFMANN GROUP 2016 Hand und messwerkzeuge Ver 47 Стр. 100 0100 Lab2u

SU Innen-Feinmessgeräte für Bohrungen von 4,5 - 510 mm Selbstzentrierendes Zweipunkt-Vergleichsmessgerät mit federndem Zentrierteller. Leichtgängige und präzise Übertragung des Tastbolzenweges über Kreissegment. Die Einstellung auf unterschiedliche 0 erfolgt über feste, auswechselbare Messbolzen. Tastbolzen hartmetallbestückt. Gerätehalter gegen Handwärme und Umgebungstemperatur stabilisiert. Verwendung Zum präzisen Messen von Bohrungen bezüglich 0, Rundheit und Zylindrizität, Messen von Innenprofilen. Lieferumfang Innen-Feinmessgerät komplett (ohne Messuhr). Sonderzubehör Verlängerungen für große Messtiefen Nr. 435142, Feinzeiger Nr. 434674, Induktiver Feinzeiger Nr. 434670, Einstellringe Nr. 484030. Hinweis Bei Verwendung von Feinzeigern ist zusätzlich eine Verlängerung Nr. 434920 Gr. 10 oder der Messtaster Nr. 434900 Gr. 16 erforderlich. Ausführungen bis Messbereich 800 mm auf Anfrage lieferbar. 43 5040_35-60 43 5040 - Feste Messbolzen aus Stahl. 43 5050 - Feste Messbolzen hartmetallbestückt. Geräterohr aus INVAR Kreissegment Optimale Tastkraft Messbereich mm 1H1 6-8 1 8-12 1 12-20 I 18-35 I 35-60 43 5040 Innen-Feinmessgerät Stahl ohne Messuhr SU 325,70 317,70 356,10 497,10 712,80 (1724,30) 43 5050 Innen-Feinmessgerät HM ohne Messuhr SU (832,80) (580,20) (552,60) 376,60 (388,90) (373,60) (426,30) (553,70) (746,90) (1762,20) Wiederholpräzision ohne Messuhr im 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 1,5 Messtiefe mm 80 100 100 110 110 180 180 230 230 400 Anzahl Messbolzen 9 7 9 9 9 6 11 7 7 7 Anzahl Messscheiben - 1 2 3 3 4 4 4 SU Innen-Feinmessgeräte-Sätze 3 Cal - 435060- 435070- Feste Messbolzen aus Stahl. Feste Messbolzen hartmetallbestückt. Messbereich mm 18-100 I 18-150 50-160 I 50-230 43 5060 Innen-Feinmessgeräte-Satz Stahl ohne Messuhr SU 933,10 (946,80) 802,- (823,60) 435070 Innen-Feinmessgeräte-Satz HM ohne Messuhr SU 1052,40 (1065,50) (888,10) (908,50) Wiederholpräzision ohne Messuhr im 0,5 Messtiefe mm 110-180 110-180 180-230 180 - 230 Anzahl Feinmessgeräte 3 3 2 2 Anzahl Messbolzen 27 27 18 18 Anzahl Messscheiben 7 435060.18-150 ( d jnk) Zubehör für Innen-Feinmessgeräte Passend für Gr. 50 - Messgeräte Nr. 435040 / 5050 / 5180 Gr. 50 - 100. Gr. 70 - Messgeräte Nr. 435040 / 5050 / 5180 Gr. 100 -160 /160 -Verwendung Zur Vergrößerung der Messbereiche. 290. Länge mm 50 i 70 S Messbereichs-Verlängerung (23,-) (35,30) 435143 Passend für Innen-Feinmessgeräte ab Gr. 35 - 60. Verwendung Zur Erweiterung der Messtiefe. Hinweis Für große Messtiefen von 1000 mm bis 4000 mm Messtiefenverlängerungen aus Carbon lieferbar. Messtiefenverlängerungen aus Stabilitätsgründen nicht kombinieren. 43 5142 Länge rnmm Messtiefen-Verlängerung 100 250 500 750 1000 (228,90) (250,-) (299,60) (411,30)
