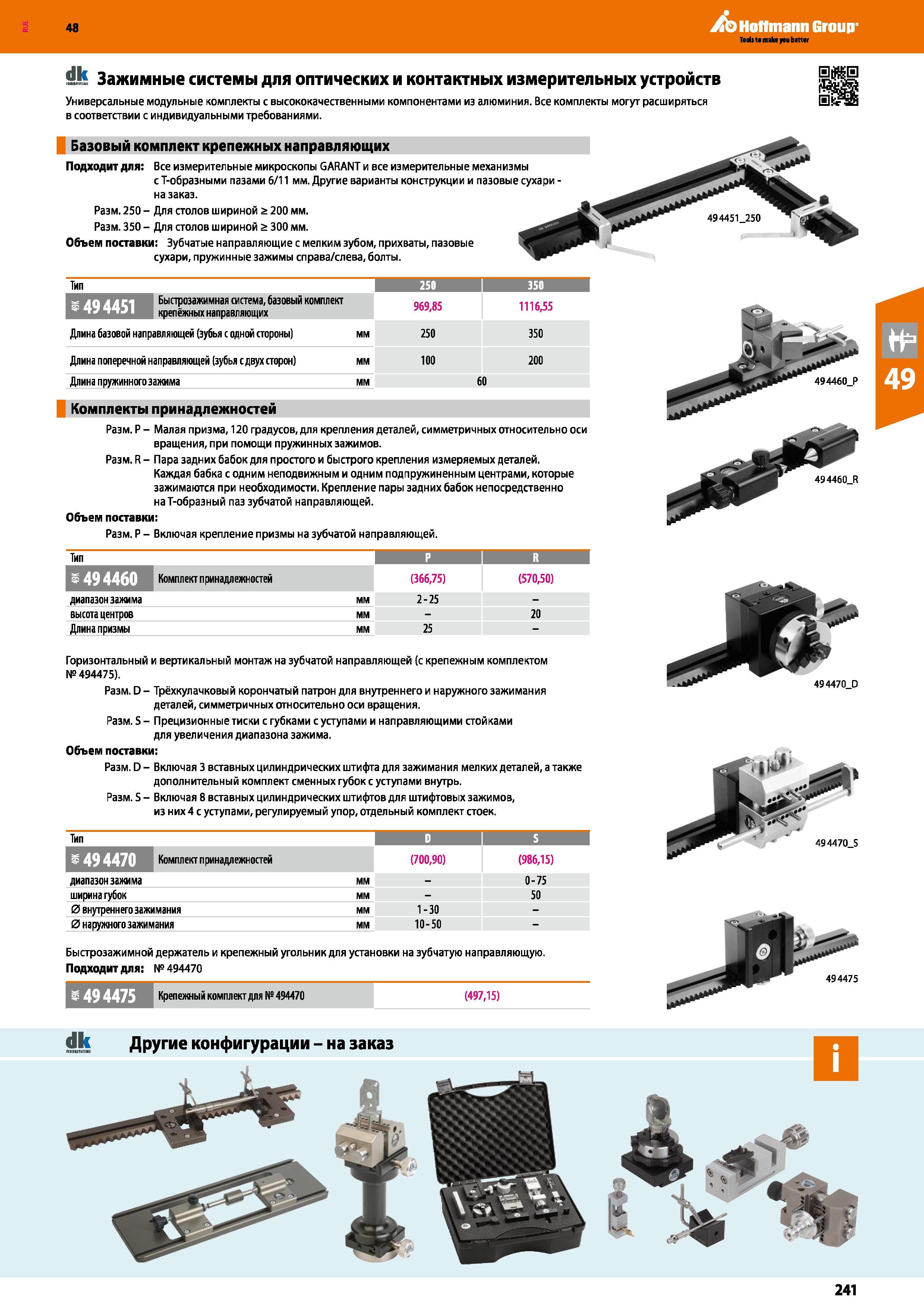

Зажимные системы для оптических и контактных измерительных устройств Универсальные модульные комплекты с высококачественными компонентами

Зажимные системы для оптических и контактных измерительных устройств Универсальные модульные комплекты с высококачественными компонентами из алюминия. Все комплекты могут расширяться в соответствии с индивидуальными требованиями. Базовый комплект крепежных направляющих Подходит для: Все измерительные микроскопы GARANT и все измерительные механизмы с Т-образными пазами 6/11 мм. Другие варианты конструкции и пазовые сухари -на заказ. Разм. 250 - Для столов шириной а 200 мм. Разм. 350 - Для столов шириной > 300 мм. Объем поставки: Зубчатые направляющие с мелким зубом, прихваты, пазовые сухари, пружинные зажимы справа/слева, болты. 494460 Р Комплекты принадлежностей Разм. Р - Малая призма, 120 градусов, для крепления деталей, симметричных относительно оси вращения, при помощи пружинных зажимов. Разм. R - Пара задних бабок для простого и быстрого крепления измеряемых деталей. Каждая бабка с одним неподвижным и одним подпружиненным центрами, которые зажимаются при необходимости. Крепление пары задних бабок непосредственно на Т-образный паз зубчатой направляющей. Объем поставки: Разм. Р - Включая крепление призмы на зубчатой направляющей. Тип Ш: VT. Е Комплект принадлежностей (366,75) (570,50) диапазон зажима мм 2-25 - высота центров мм - 20 Длина призмы мм 25 - Горизонтальный и вертикальный монтаж на зубчатой направляющей (с крепежным комплектом №494475). Разм. D - Трёхкулачковый корончатый патрон для внутреннего и наружного зажимания деталей, симметричных относительно оси вращения. Разм. 5 - Прецизионные тиски с губками с уступами и направляющими стойками для увеличения диапазона зажима. Объем поставки: Разм. D - Включая 3 вставных цилиндрических штифта для зажимания мелких деталей, а также дополнительный комплект сменных губок с уступами внутрь. Разм. S - Включая 8 вставных цилиндрических штифтов для штифтовых зажимов, из них 4 с уступами, регулируемый упор, отдельный комплект стоек. Тип D I S I Комплект принадлежностей (700,90) (986,15) диапазон зажима мм - 0-75 ширина губок мм - 50 0 внутреннего зажимания мм 1-30 - 0 наружного зажимания мм 10-50 - Быстрозажимной держатель и крепежный угольник для установки на зубчатую направляющую. Подходит для: № 494470 494475 Крепежный комплект для № 494470 (497,15) 49 4470 S 494475 dk Другие конфигурации - на заказ 241 48 Hoffmann Group Тип 250 I 350 PVflTffB Быстрозажимная система, базовый комплект крепёжных направляющих 969,85 1116,55 Длина базовой направляющей (зубья с одной стороны) мм 250 350 Длина поперечной направляющей (зубья с двух сторон) мм 100 200 Длина пружинногозажима мм 60 49 4460 R
