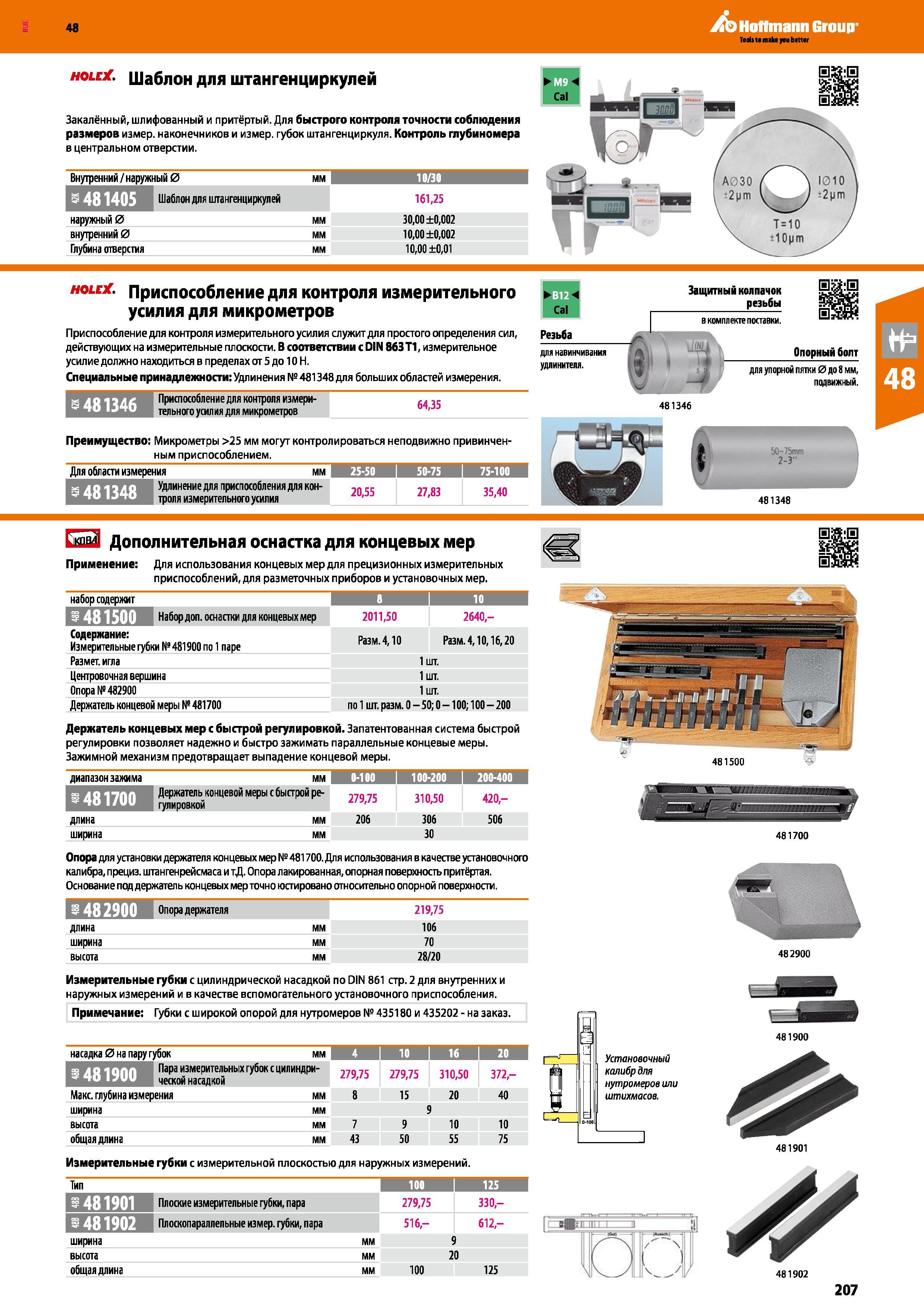

Шаблон для штангенциркулей Закалённый, шлифованный и притёртый Для быстрого контроля точности соблюдения размеров измер наконечников и из

Шаблон для штангенциркулей Закалённый, шлифованный и притёртый. Для быстрого контроля точности соблюдения размеров измер. наконечников и измер. губок штангенциркуля. Контроль глубиномера в центральном отверстии. Внутренний / наружный 0 мм 10/31 Шаблон для штангенциркулей 161,25 -Л' наружный 0 мм 30,00 ±0,002 внутренний 0 мм 10,00 ±0,002 Глубина отверстмя мм 10,00 ±0,01 holeх. Приспособление для контроля измерительного усилия для микрометров Приспособление для контроля измерительного усилия служит для простого определения сил, действующих на измерительные плоскости. В соответствии с DIN 863 Т1, измерительное усилие должно находиться в пределах от 5 до 10 Н. Специальные принадлежности: Удлинения № 481348 для больших областей измерения. я < Cal Резьба для навинчивания удлинителя. Приспособление для контроля измерительного усилия для микрометров 64,35 Преимущество: Микрометры >25 мм могут контролироваться неподвижно привинченным приспособлением. Для области измерения Удлинение для приспособления для контроля измерительного усилия I 25-50 50-75 20,55 27,83 35,40 Дополнительная оснастка для концевых мер Применение: Для использования концевых мер для прецизионных измерительных приспособлений, для разметочных приборов и установочных мер. набор содержит > I 1 i481500 Набор доп. оснастки для концевых мер 2011,50 2640,- Содержание: Измерительные губки №481900 по 1 паре Разм. 4,10 Разм.4,10,16,20 Размет, игла Центровочная вершина Опора №482900 Держатель концевой меры № 481700 1 шт. 1 шт. 1 шт. по 1 шт. разм. 0 - 50; 0 -100; 100 - 200 Держатель концевых мер с быстрой регулировкой. Запатентованная система быстрой регулировки позволяет надежно и быстро зажимать параллельные концевые меры. Зажимной механизм предотвращает выпадение концевой меры. диапазон зажима мм 0-100 I 100-200 I 200-400 BVfTEfJYjV Держатель концевой меры с быстрой ре- ЙЦаЩАаАЯ гулировкой 279,75 310,50 420,- длина мм 206 306 506 ширина мм 30 Опора для установки держателя концевых мер № 481700. Для использования в качестве установочного калибра, прециз. штангенрейсмаса и тД. Опора лакированная, опорная поверхность притёртая. Основание под держатель концевых мер точно юстировано относительно опорной поверхности. ЕьПТТТЛ Опора держателя 219,75 длина мм 106 ширина мм 70 высота мм 28/20 Измерительные губки с цилиндрической насадкой по DIN 861 стр. 2 для внутренних и наружных измерений и в качестве вспомогательного установочного приспособления. Примечание: Губки с ирокой опорой для нутромеров № 435180 и 435202 - на заказ. насадка 0 на пару губок мм 10 1 1 I 20 i481900 Пара измерительных губок с цилиндрической насадкой 279,75 279,75 310,50 372,- ширина высота общая длина мм 7 43 9 50 10 55 10 75 Измерительные губки с измерительной плоскостью для наружных измерений. Тип Н 100 12S 1148190 1 Плоские измерительные губки, пара 279,75 330,- П'Ш 2 Плоскопараллельные измер. губки, пара 516,- 612,- ширина высота общая длина мм 9 20 100 125 Защитный колпачок резьбы в комплекте поставки. I IN) А Опорный болт для упорной пятки 0 до 8 мм, подвижный. 481346 481348 Установочный калибр для нутромеров или штихмасов. 481901 / \ V / 481902 207
