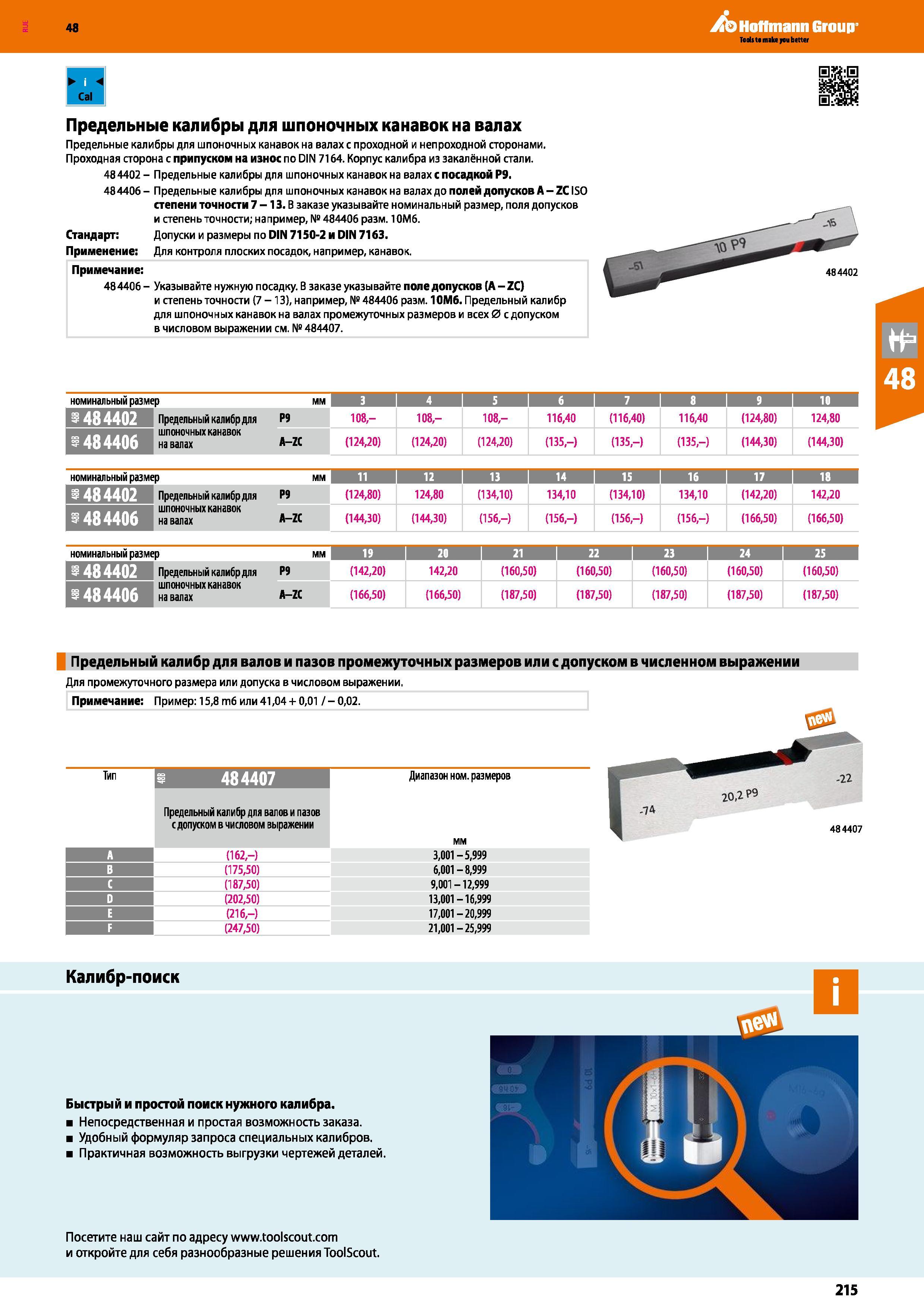

Предельные калибры для шпоночных канавок на валах с проходной и непроходной сторонами Проходная сторона с припуском на износ по DIN 7164

Предельные калибры для шпоночных канавок на валах с проходной и непроходной сторонами. Проходная сторона с припуском на износ по DIN 7164. Корпус калибра из закалённой стали. 48 4402 - Предельные калибры для шпоночных канавок на валах с посадкой Р9. 484406- Предельные калибры для шпоночных канавок на валах до полей допусков A-ZC ISO степени точности 7 -13. В заказе указывайте номинальный размер, поля допусков и степень точности; например, №484406 разм. 10Мб. Стандарт Допуски и размеры по DIN 7150-2 и DIN 7163. Применение: Для контроля плоских посадок, например, канавок. Примечание: 484406 - Указывайте нужную посадку. В заказе указывайте поле допусков (А - ZC) и степень точности (7 -13), например, № 484406 разм. 10Мб. Предельный калибр для шпоночных канавок на валах промежуточных размеров и всех 0 с допуском в числовом выражении см. № 484407. 484402 номинальный разме р мм I 4 I 5 б I 7 8 I 9 I И 1 i 48 4402 Предельный калибр для Р9 108,- 108,- 108,- 116,40 (116,40) 116,40 (124,80) 124,80 i 48 4406 шпоночных канавок на валах A-ZC (124,20) (124,20) (124,20) (135,-) (135,-) (135,-) (144,30) (144,30) номинальный размер мм 12 13 14 15 16 17 18 I Предельныйкалибрдля Р9 (124,80) 124,80 (134,10) 134,10 (134,10) 134,10 (142,20) 142,20 s 48 4406 ШИ A-ZC (144,30) (144,30) (156,-) (156,-) (156,-) (156,-) (166,50) (166,50) номинальный размер мм 19 20 21 22 23 24 25 3ft \ 1Г11 Предельныйшибодля Р9 (142,20) 142,20 (160,50) (160,50) (160,50) (160,50) (160,50) НРВВНН шпоночных канавок на валах A-ZC (166,50) (166,50) (187,50) (187,50) (187,50) (187,50) (187,50) Предельный калибр для валов и пазов промежуточных размеров или с допуском в численном выражении Для промежуточного размера или допуска в числовом выражении. Примечание: Пример: 15,8 тб или 41,04 + 0,01 / - 0,02. Тип i 484407 Ж Диапазон ном. размеров Предельный калибр для валов и пазов с допуском в числовом выражении мм А (162,-) 3,001-5,999 В (175,50) 6,001-8,999 С (187,50) 9,001-12,999 D (202,50) 13,001-16,999 Е (216,-) 17,001 -20,999 F (247,50) 21,001 -25,999 Калибр-поиск Быстрый и простой поиск нужного калибра. Непосредственная и простая возможность заказа. Удобный формуляр запроса специальных калибров. Практичная возможность выгрузки чертежей деталей. Посетите наш сайт по адресу www.toolscout.com и откройте для себя разнообразные решения ToolScout. 215 Предельные калибры для шпоночных канавок на валах
