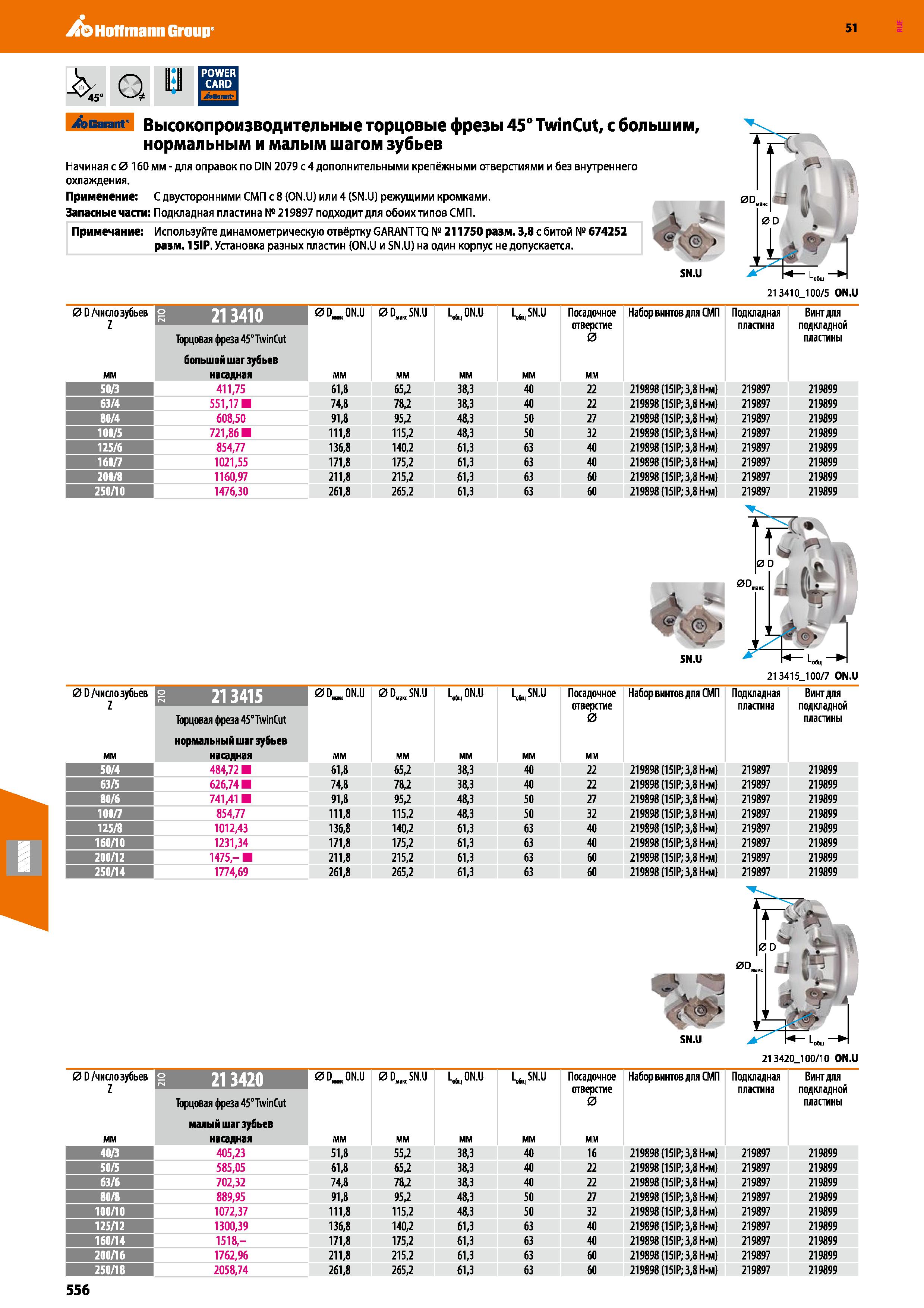

556 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.556

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 556 0556 Lab2u

Hoffmann Group 51 Garant Высокопроизводительные торцовые фрезы 45° Twin Cut, с большим, нормальным и малым шагом зубьев Начиная с 0 160 мм-для оправок по DIN 2079 с 4 дополнительными крепёжными отверстиями и без внутреннего охлаждения. Применение С двусторонними СМП с 8 (ON.U) или 4 (SN.U) режущими кромками. Запасные части: Подкладная пластина № 219897 подходит для обоих типов СМП. Примечание: Используйте динамометрическую отвёртку GARANT TQ № 211750 разм. 3,8 с битой № 674252 разм. 15IP. Установка разных пластин (ON.U и SN.U) на один корпус не допускается. ' . 0 D V SN.U 1 ‘ каш 4И 21 3410 100/5 ON .U 0 D/числозубьев 1 мм 213410 мм 0D SN.ll мм U0N.U мм USN.U мм Посадочное отверстие 0 мм Набор винтов для СМП Подкладная пластина Винт для подкладной пластины Торцовая фреза 45°TwinCut большой шаг зубьев насадная 50/3 411,75 61,8 65,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 63/4 551,17 74,8 78,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 80/4 608,50 91,8 95,2 48,3 50 27 219898 (15IP; 3,8 Н-м) 219897 219899 100/5 721,86 111,8 115,2 48,3 50 32 219898 (15IP; 3,8 Н-м) 219897 219899 125/6 854,77 136,8 140,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 160/7 1021,55 171,8 175,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 200/8 1160,97 211,8 215,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 250/10 1476,30 261,8 265,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 0 D/числозубьев 1 мм 0D ON.U мм 0D 5N.U мм U0N.U мм USN.U мм Посадочное отверстие 0 мм Набор винтов для СМП Подкладная пластина Винт для подкладной пластины Торцовая фреза 45°TwinCut нормальный шаг зубьев насадная 50/4 484,72 61,8 65,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 63/5 626,74 74,8 78,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 80/6 741,41 91,8 95,2 48,3 50 27 219898 (15IP; 3,8 Н-м) 219897 219899 100/7 854,77 111,8 115,2 48,3 50 32 219898 (15IP; 3,8 Н-м) 219897 219899 125/8 1012,43 136,8 140,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 160/10 1231,34 171,8 175,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 200/12 1475,- 211,8 215,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 250/14 1774,69 261,8 265,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 21 3420 100/10 ON .U 0 D/числозубьев 1 мм Ш 213420 0D ON.U мм 0D SN.U мм U0N.U мм USN.U мм Посадочное отверстие 0 мм Набор винтов для СМП Подкладная пластина Винт для подкладной пластины Торцовая фреза 45°TwinCut малый шаг зубьев насадная 40/3 405,23 51,8 55,2 38,3 40 16 219898 (15IP; 3,8 Н-м) 219897 219899 50/5 585,05 61,8 65,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 63/6 702,32 74,8 78,2 38,3 40 22 219898 (15IP; 3,8 Н-м) 219897 219899 80/8 889,95 91,8 95,2 48,3 50 27 219898 (15IP; 3,8 Н-м) 219897 219899 100/10 1072,37 111,8 115,2 48,3 50 32 219898 (15IP; 3,8 Н-м) 219897 219899 125/12 1300,39 136,8 140,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 160/14 1518,- 171,8 175,2 61,3 63 40 219898 (15IP; 3,8 Н-м) 219897 219899 200/16 1762,96 211,8 215,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 250/18 2058,74 261,8 265,2 61,3 63 60 219898 (15IP; 3,8 Н-м) 219897 219899 556
