Быстросменный резьбонарезной патрон для станков с ЧПУ с синхронными шпинделями С минимальной компенсацией длины (MLA)

Быстросменный резьбонарезной патрон для станков с ЧПУ с синхронными шпинделями С минимальной компенсацией длины (MLA)

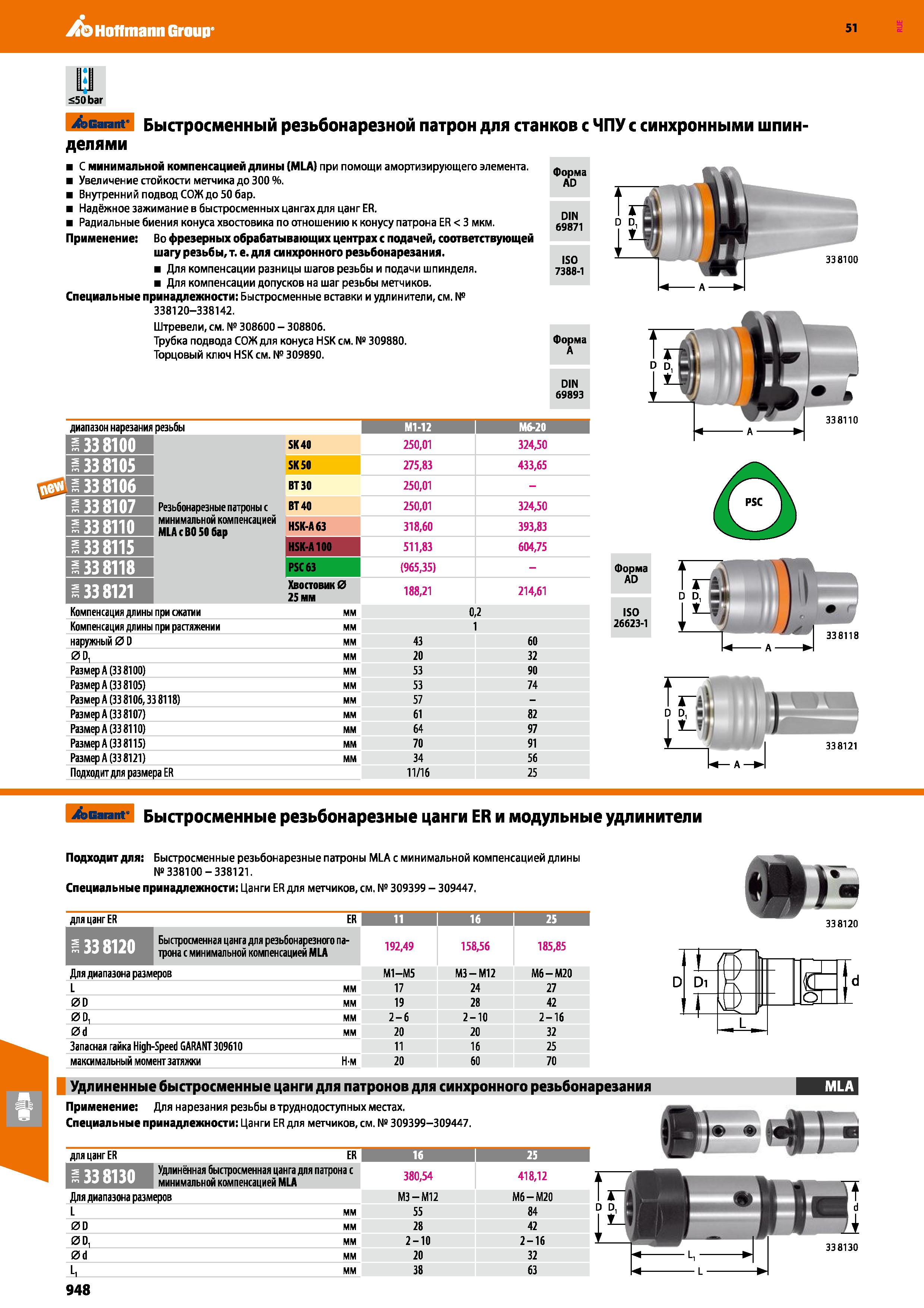

Быстросменный резьбонарезной патрон для станков с ЧПУ с синхронными шпинделями С минимальной компенсацией длины (MLA) _ при помощи амортизирующего элемента. Увеличение стойкости метчика до 300 %. Внутренний подвод СОЖ до 50 бар. Надёжное зажимание в быстросменных цангах для цанг ER. Радиальные биения конуса хвостовика по отношению к конусу патрона ER 3 мкм. Применение Во фрезерных обрабатывающих центрах с подачей, соответствующей шагу резьбы, т. е. для синхронного резьбонарезания. Для компенсации разницы шагов резьбы и подачи шпинделя. Для компенсации допусков на шаг резьбы метчиков. Специальные принадлежности: Быстросменные вставки и удлинители, см. № 338120-338142. Штревели, см. № 308600 - 308806. Трубка подвода СОЖ для конуса HSK см. № 309880. Торцовый ключ HSK см. № 309890. Форма AD DIN 69871 ISO 7388-1 Форма А DIN 69893 диапазон нарезания резьбы М1-12 1 Мб-20 3 ГО 338100 Резьбонарезные патроны с минимальной компенсацией MLA с ВО 50 бар SK40 250,01 324,50 5 ГО 338105 SK50 275,83 433,65 тшш ВТ 30 250,01 - S S 338107 ВТ 40 250,01 324,50 338110 HSK-A63 318,60 393,83 S гг 338115 HSK-A100 511,83 604,75 S гг 338118 PSC63 (965,35) - г 338121 Хвостовик 0 25 мм 188,21 214,61 Компенсация длины при сжатии мм 0,2 Компенсация длины при растяжении мм 1 наружный 0 D мм 43 60 0D, мм 20 32 РазмерА (338100) мм 53 90 РазмерА (338105) мм 53 74 РазмерА (338106,338118) мм 57 - РазмерА (338107) мм 61 82 РазмерА (338110) мм 64 97 РазмерА (338115) мм 70 91 РазмерА (338121) мм 34 56 Подходит для размера ER 11/16 25 Форма AD ISO 26623-1 338100 338118 I Г4 1 - / ) 338121 Garant Быстросменные резьбонарезные цанги ER и модульные удлинители Подходит для: Быстросменные резьбонарезные патроны MLA с минимальной компенсацией длины №338100-338121. Специальные принадлежности: Цанги ER для метчиков, см. № 309399 - 309447. для цанг ER ER 11 I 16 1 25 Быстросменная цанга для резьбонарезного па-трона с минимальной компенсацией MLA 192,49 158,56 185,85 Для диапазона размеров М1-М5 МЗ-М12 М6-М20 L мм 17 24 27 0D мм 19 28 42 0D, мм 2-6 2-10 2-16 06 мм 20 20 32 Запасная гайка High-Speed GARANT 309610 11 16 25 максимальный момент затяжи Н-м 20 60 70 Удлиненные быстросменные цанги для патронов для синхронного резьбонарезания Применение Для нарезания резьбы в труднодоступных местах. Специальные принадлежности: Цанги ER для метчиков, см. № 309399-309447. 338120 1 Di L I о для цанг ER ER 16 I 25 ЯЯ Удлинённая быстросменная цанга для патрона с минимальной компенсацией MLA 380,54 418,12 Для диапазона размеров МЗ-М12 М6-М20 L мм 55 84 0D мм 28 42 0D, мм 2-10 2-16 0d мм 20 32 L, мм 38 63 ) н ) 338130 948 Hoffmann Group 51 £50 bar Garant
